| 规格书 | 版本号 | 规格书语言 | 文件大小 | 页数 | 原厂发布日期 | 最新 | ||
|---|---|---|---|---|---|---|---|---|
|
NE160QDM-N63规格书 | V8.0_Rev.P1 | English | 2.7 M | 65 | 2021-6-28 | 最新 |

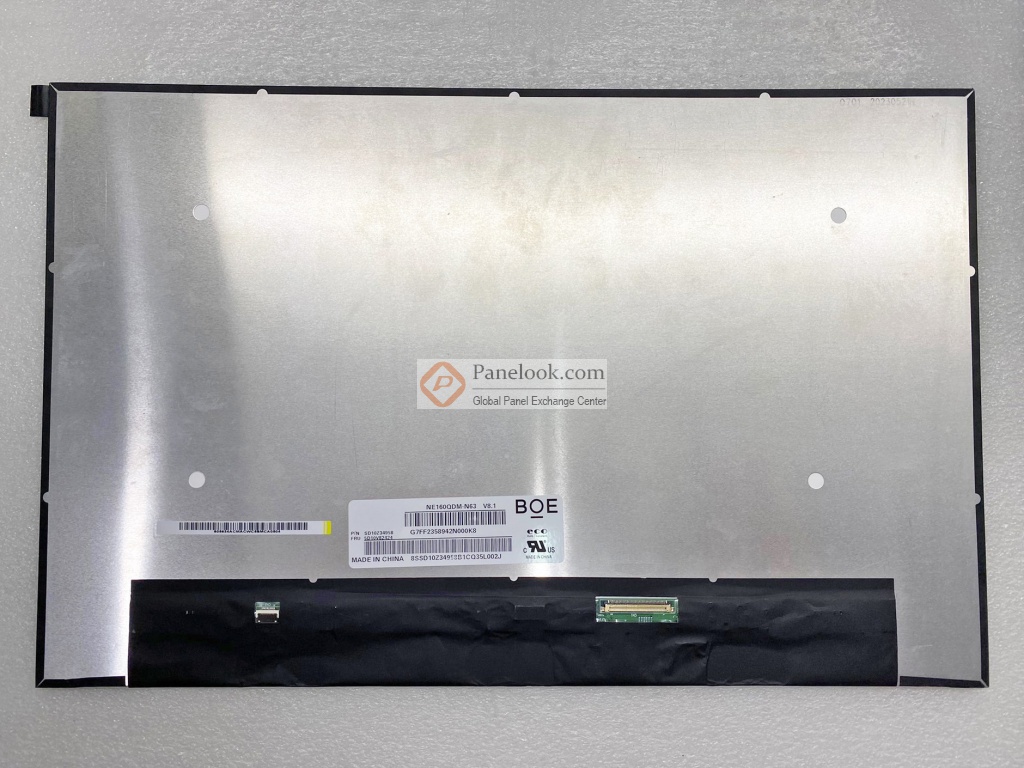

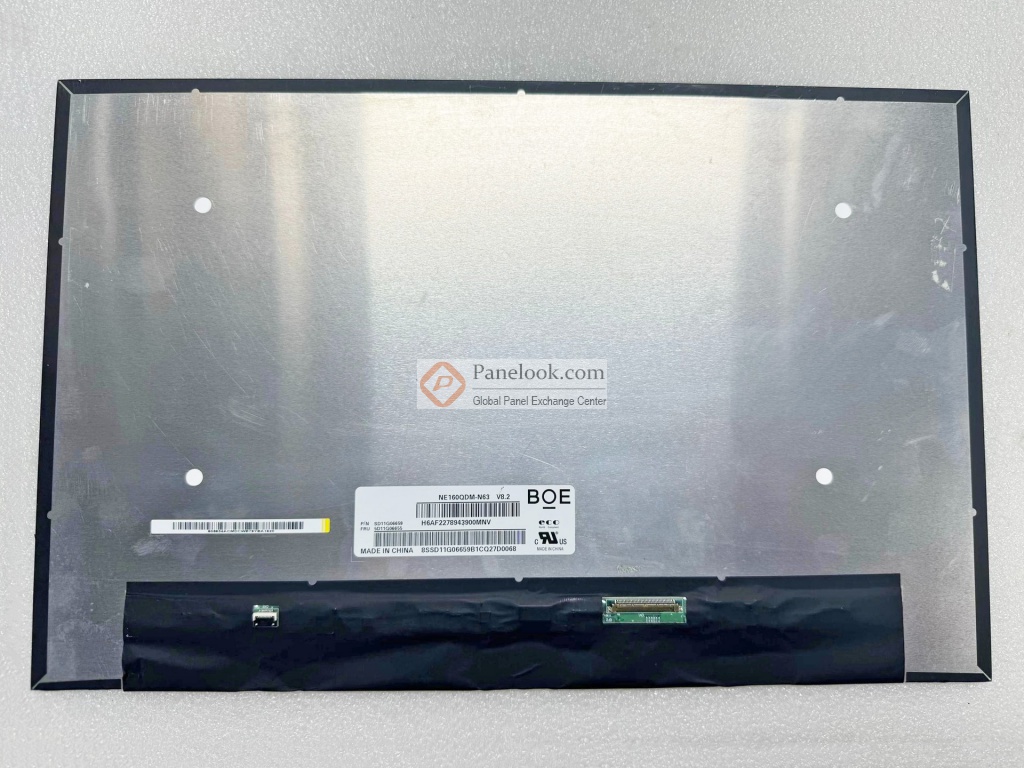

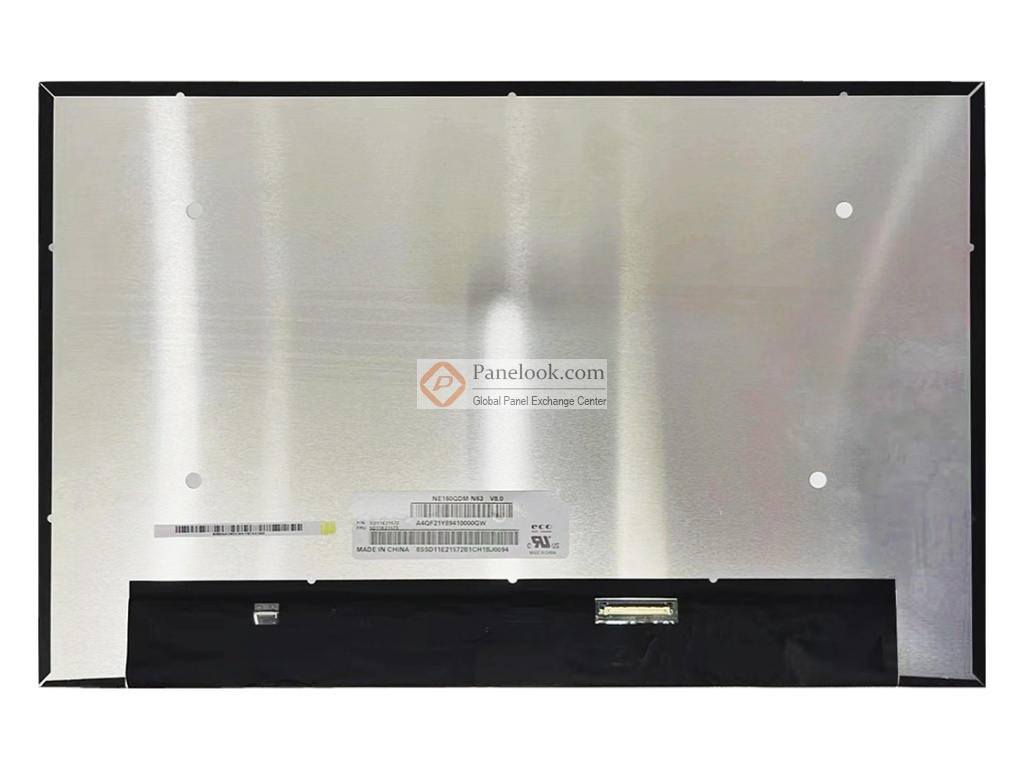

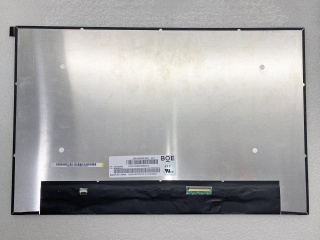

NE160QDM-N63 (产品代码: BOE09BA)是京东方 (BOE)推出的一款16.0吋Oxide TFT-LCD液晶模组产品，它装配有WLED背光，含LED驱动背光驱动，无触摸。此产品工作温度为 0 ~ 50°C，存储温度为 -20 ~ 60°C，耐振动性为1.5G (14.7 m/s²)。它的典型特征屏库总结为: sRGB，白光LED背光，含LED驱动器，端子倒装，表面雾面，AMD FreeSync， eDP1.4b, LED DC dimming, BIST, PSR2, Freesync, LRR 2.5。基于它的特征屏库推荐此型号应用于笔记本等产品。根据屏库掌握的情报此产品于2021年Q3量产，当前生产状态为量产中。目前此型号在屏库上有8条现货信息、9家供应商信息，交易氛围十分活跃。屏库于2022年02月21日对此型号首次建立参数，并于2026年02月06日对参数进行了最后更新。根据京东方 (BOE)于2021年6月28日发布的版本号为V8.0_Rev.P1的产品规格书，NE160QDM-N63显示分辨率为2560(RGB)×1600 (WQXGA)，宽高比为16:10 (宽:高)，像素采用RGB垂直条状排列。它的显示区域尺寸为344.678(宽)×215.424(高) mm，外观尺寸为349.68(宽)×224.42(高)×4.6(厚) mm，表面处理为雾面，Hard coating (3H)，产品净重300g (Max.)外观样式为薄屏 (PCBA弯折, 厚度≤3.0mm)。背光方面此产品采用了10S6P WLED发光的侧入式光源(底部)，光源的使用寿命为15K小时，含LED驱动。NE160QDM-N63采用了eDP (4 Lanes)信号接口，总共40 pins，采用端子连接，驱屏电压为3.3V (Typ.)。它的典型垂直刷新率Fv为60Hz。屏库上标注的生产状态仅供参考，不应作为用户的决策依据。屏库®上所显示的面板参数均由屏库电子工程师依据规格书录入，已尽力减少错误，但不能保证参数的完全正确。请以规格书为准！如果开发新产品想采用此液晶模组，关于NE160QDM-N63的最新的生产状态信息和技术信息，屏库®建议您咨询京东方 (BOE)。
