RGB垂直条状
- 显示区域
- 344.678(H)×215.424(V) mm
- 外观尺寸
- 349.68(H)×231.42(V)×3(D) mm
- 面板重量
- 290g (Max.)
- 表面处理
- 雾面，Hard coating (3H)
- 面板亮度
- 350 cd/m² (Typ.)
- 对比度
- 1500:1 (Typ.) (TM)
- 可视角度
- 89/89/89/89 (Typ.)(CR≥10)
- 工作模式
- ADS，常黑显示，透射式
- 视角方向
- 全视角
- 反应时间
- 20 (Typ.)(Tr+Td)
- 显示颜色
- 16.7M, 100% sRGB
- 面板应用
-
- 工作频率
- 60Hz
- 触摸屏
- 无触摸
- 外观样式
- 薄屏 (PCBA平直, 厚度≤3.2mm)
- 光源类型
- 10S6P WLED, 15K小时, 含LED驱动, DC调光
- 信号接口
- eDP (4 Lanes) , eDP1.4 , HBR1 (2.7G/lane) , 40 pins , 端子
- 驱屏电压
- 3.3V (Typ.)
- 工作环境
- 工作温度 0 ~ 50 °C, 存储温度 -20 ~ 60 °C
NE160QDM-N62 长期供应 贸易
 深圳市
NE160QDM-N62 长期供应 贸易
深圳市
NE160QDM-N62 长期供应 贸易
深圳市
NE160QDM-N62 长期供应 贸易
深圳市
NE160QDM-N62 长期供应 贸易
深圳市
NE160QDM-N62 长期供应 贸易
深圳市
NE160QDM-N62 长期供应 贸易
深圳市
NE160QDM-N62 长期供应 贸易
深圳市
NE160QDM-N62 长期供应 贸易
深圳市
NE160QDM-N62 长期供应 贸易
深圳市
京东方液晶模组NE160QDM-N62规格书
| |
规格书 |
版本号 |
规格书语言 |
文件大小 |
页数 |
原厂发布日期 |
最新 |
|
|
NE160QDM-N62规格书 |
Rev.P0 |
English |
2.5 M |
65 |
2020-9-21 |
最新 |
|

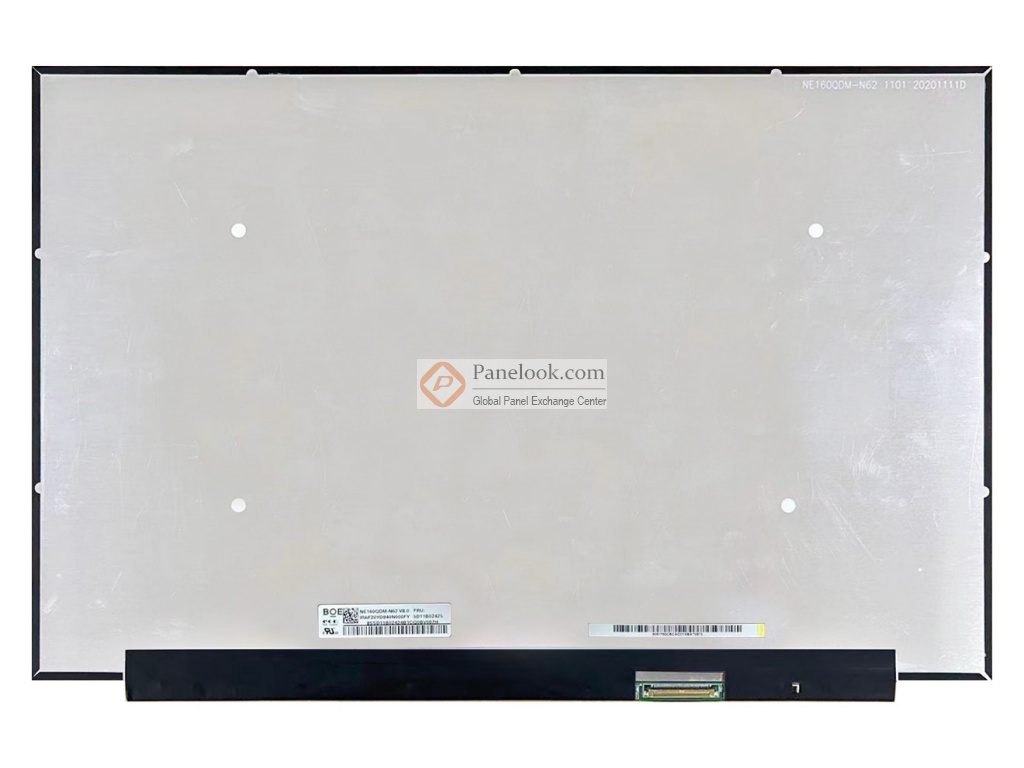

京东方液晶模组NE160QDM-N62综述
京东方 (BOE) 推出的NE160QDM-N62是一款采用Oxide TFT-LCD技术的16.0英寸液晶模组产品，它装配有WLED背光，含LED驱动背光驱动，无触摸。屏库总结它的典型特征为: sRGB，白光LED背光，含LED驱动器，端子倒装，表面雾面， eDP1.4, BIST, PSR2, VRR, LRR2.5, LED DC dimming。它的工作温度为 0 ~ 50°C，存储温度为 -20 ~ 60°C，耐振动性为1.5G (14.7 m/s²)。此型号适合应用于笔记本。根据屏库掌握的情报此产品于2020年Q4量产，当前生产状态为量产中。目前NE160QDM-N62在屏库上有11条现货信息、14家供应商信息，交易氛围十分活跃。屏库于2021年11月05日对此型号首次建立参数，并于2026年01月26日对参数进行了最后更新。根据京东方 (BOE)于2020年9月24日发布的版本号为Rev.P0的产品规格书，NE160QDM-N62显示分辨率为2560(RGB)×1600 (WQXGA)，宽高比为16:10 (宽:高)，像素采用RGB垂直条状排列。它的显示区域尺寸为344.678×215.424 (宽×高) mm，外观尺寸为349.68(宽)×231.42(高)×3(厚) mm，表面处理为雾面，Hard coating (3H)，产品净重290g (Max.)外观样式为薄屏 (PCBA平直, 厚度≤3.2mm)。背光方面此产品采用了10S6P WLED发光的侧入式光源，光源的使用寿命为15K小时，含LED驱动。NE160QDM-N62采用了eDP (4 Lanes)信号接口，总共40 pins，采用端子连接，驱屏电压为3.3V (Typ.)。它的典型垂直刷新率Fv为60Hz。如果开发新产品想采用NE160QDM-N62液晶模组，屏库®建议您向京东方 (BOE)或其代理商了解关于NE160QDM-N62的最新的生产状态信息和技术信息。屏库®上所显示的面板参数均由屏库电子工程师依据规格书录入，已尽力减少错误，但不能保证参数的完全正确。请以规格书为准！
|
