RGB垂直条状
- 显示区域
- 286.08(H)×178.8(V) mm
- 外观尺寸
- 296(H)×203(V)×3.5(D) mm
- 面板重量
- 275/290g (Typ./Max.)
- 表面处理
- 镜面 (Haze 0%)，Hard coating (3H)
- 面板亮度
- 200 cd/m² (Typ.)
- 对比度
- 500:1 (Typ.) (TM)
- 可视角度
- 45/45/20/30 (Typ.)(CR≥10)
- 工作模式
- TN，常白显示，透射式
- 视角方向
- 6 o'clock
- 反应时间
- 16 (Typ.)(Tr+Td)
- 显示颜色
- 262K, 46% NTSC
- 面板应用
-
- 工作频率
- 60Hz
- 触摸屏
- 无触摸
- 外观样式
- 薄屏 (PCBA平直, 厚度≤3.2mm)
- 光源类型
- 8S6P WLED, 12K小时, 含LED驱动
- 信号接口
- LVDS (1 ch, 6-bit) , 40 pins , 端子
- 驱屏电压
- 3.3V (Typ.)
- 工作环境
- 工作温度 0 ~ 50 °C, 存储温度 -20 ~ 60 °C
共1条现货>>

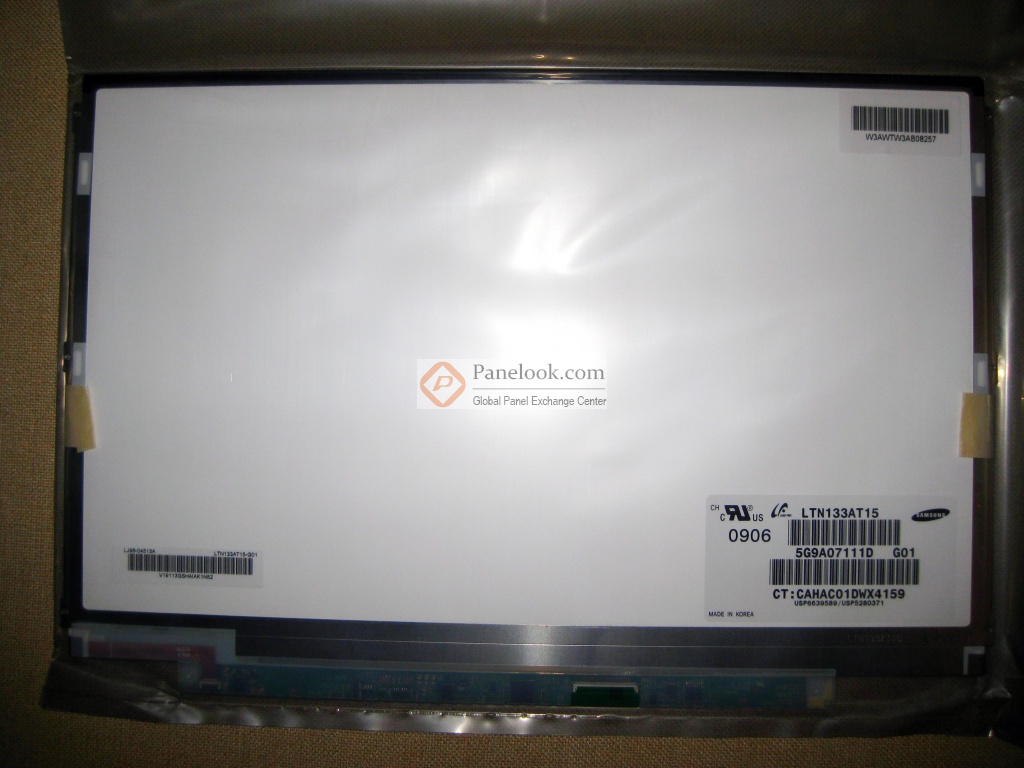

三星液晶模组LTN133AT15-G01 VIP卖家现货
三星液晶模组LTN133AT15-G01规格书
| |
规格书 |
版本号 |
规格书语言 |
文件大小 |
页数 |
原厂发布日期 |
最新 |
|
|
LTN133AT15-G01规格书 |
Rev.A00 |
English |
1.2 M |
30 |
2008-8-29 |
最新 |
|
三星液晶模组LTN133AT15-G01综述
LTN133AT15-G01 (产品代码: SEC314C)是三星 (Samsung)推出的一款13.3吋a-Si TFT-LCD液晶模组产品，它装配有WLED背光，含LED驱动背光驱动，无触摸。此产品工作温度为 0 ~ 50°C，存储温度为 -20 ~ 60°C。它的典型特征屏库总结为: 白光LED背光，含LED驱动器，端子倒装，表面镜面。基于它的特征屏库推荐此型号应用于笔记本等产品。当前生产状态为已停产。目前此型号在屏库上有1条现货信息、0家供应商信息，交易氛围清淡。屏库于2011年10月19日对此型号首次建立参数，并于2023年08月17日对参数进行了最后更新。根据三星 (Samsung)于2008年8月29日发布的版本号为Rev.A00的产品规格书，LTN133AT15-G01显示分辨率为1280(RGB)×800 (WXGA)，宽高比为16:10 (宽:高)，像素采用RGB垂直条状排列。它的显示区域尺寸为286.08(宽)×178.8(高) mm，外观尺寸为296(宽)×203(高)×3.5(厚) mm，表面处理为镜面 (Haze 0%)，Hard coating (3H)，产品净重275/290g (Typ./Max.)外观样式为薄屏 (PCBA平直, 厚度≤3.2mm)。背光方面此产品采用了8S6P WLED发光的侧入式光源，光源的使用寿命为12K小时，含LED驱动。LTN133AT15-G01采用了LVDS (1 ch, 6-bit)信号接口，总共40 pins，采用端子连接，驱屏电压为3.3V (Typ.)。它的典型垂直刷新率Fv为60Hz。屏库上标注的生产状态仅供参考，不应作为用户的决策依据。屏库®上所显示的面板参数均由屏库电子工程师依据规格书录入，已尽力减少错误，但不能保证参数的完全正确。请以规格书为准！如果开发新产品想采用此液晶模组，关于LTN133AT15-G01的最新的生产状态信息和技术信息，屏库®建议您咨询三星 (Samsung)。
|
