RGB垂直条状
分辨率
1280(RGB)×800, WXGA, 16:10
- 外观尺寸
- -
- 显示区域
- 286.08×178.8 mm (H×V)
- 屏幕重量
- 219g (Max.)
- 表面处理
- 镜面 (Haze 0%)，Hard coating (3H)
- 屏幕亮度
- 280 cd/m² (Typ.)
- 对比度
- 500 : 1 (Typ.) [透射]
- 最佳视向
- 6 o'clock
- 光学模式
- TN，常白显示，透射式
- 可视角度
- 75/75/60/60 (Typ.)(CR≥10)
- 响应速度
- 20 (Typ.)(Tr+Td) ms
- 颜色数量
- 262K, 50% NTSC
- 适用于
-
- 外观样式
- 薄屏 (PCBA平直, 厚度≤3.2mm)
- 背光类型
- WLED, 10K小时, 无驱动
- 刷新频率
- 60Hz
- 触摸功能
- 无触摸
- 信号系统
- LVDS (1 ch, 6-bit) , 端子 , 30 pins
- 供应电压
- 3.3V (Typ.)
- 最大额定
- 存储温度 -20 ~ 65 °C 工作温度 0 ~ 50 °C , 抗振能力: 3.0G (29.4 m/s²)
友达液晶模组B133EW03 V2规格书
| |
规格书 |
版本号 |
规格书语言 |
文件大小 |
页数 |
原厂发布日期 |
最新 |
|
|
B133EW03 V2规格书 |
Ver0.1 |
English |
1.1 M |
32 |
2008-11-24 |
最新 |
|
友达液晶模组B133EW03 V2验货标准(IIS)

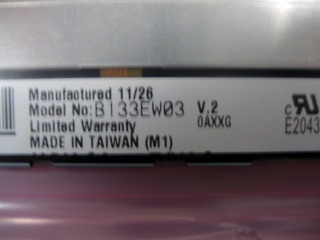

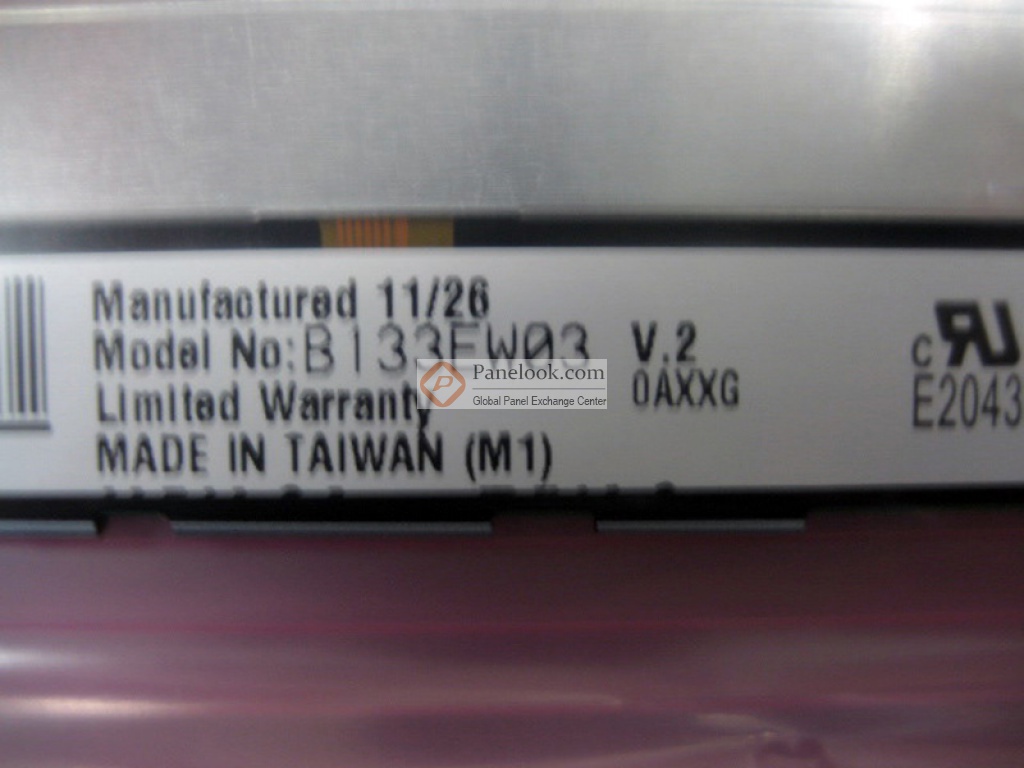

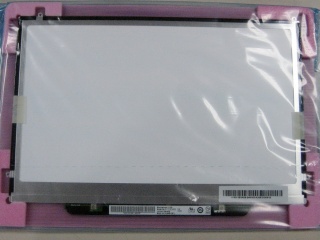

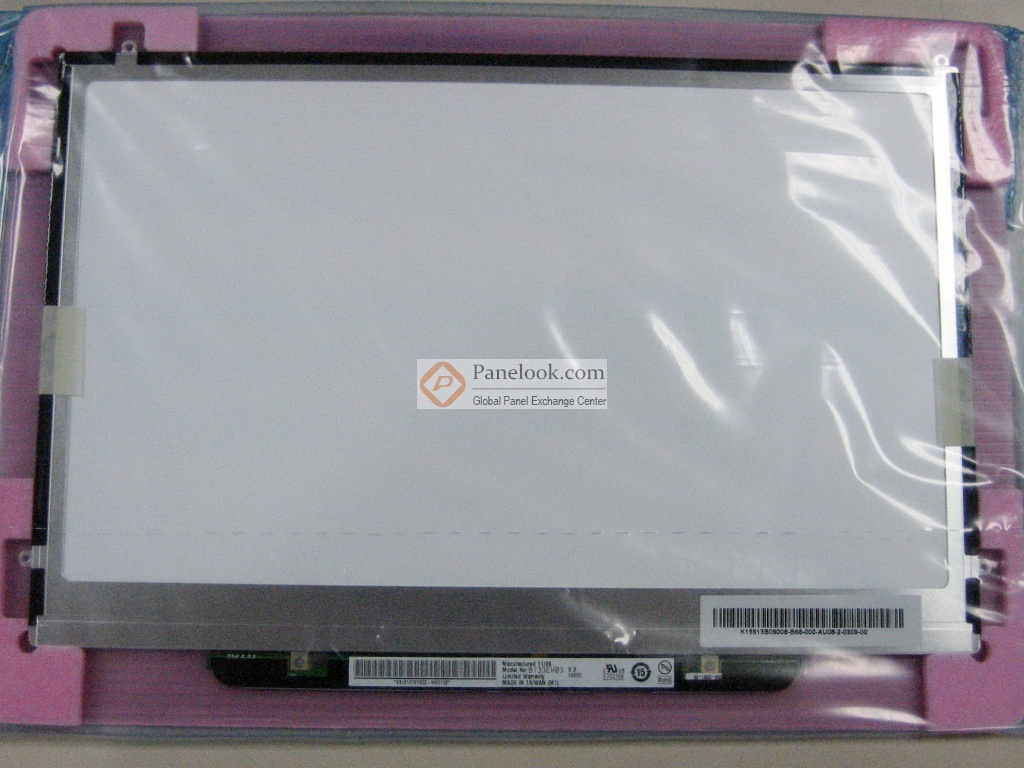

友达液晶模组B133EW03 V2概况
友达 (AUO) 推出的B133EW03 V2 (别名: B133EW03 V.2)是一款采用a-Si TFT-LCD技术的13.3英寸液晶模组产品，它装配有WLED背光，无背光驱动，无触摸。屏库总结它的典型特征为: 白光LED背光，表面镜面。它的工作温度为 0 ~ 50°C，存储温度为 -20 ~ 65°C，耐振动性为3.0G (29.4 m/s²)。此型号适合应用于笔记本。根据屏库掌握的情报此产品于2009年Q1量产，当前生产状态为已停产。目前B133EW03 V2在屏库上有0条现货信息、0家供应商信息，交易氛围清淡。屏库于2012年06月29日对此型号首次建立参数，并于2025年07月22日对参数进行了最后更新。根据友达 (AUO)于2008年11月24日发布的版本号为Ver0.1的产品规格书，B133EW03 V2显示分辨率为1280(RGB)×800 (WXGA)，宽高比为16:10 (宽:高)，像素采用RGB垂直条状排列。它的显示区域尺寸为286.08×178.8 (宽×高) mm，表面处理为镜面 (Haze 0%)，Hard coating (3H)，产品净重219g (Max.)外观样式为薄屏 (PCBA平直, 厚度≤3.2mm)。背光方面此产品采用了WLED发光的侧入式光源，光源的使用寿命为10K小时，不含背光驱动。B133EW03 V2采用了LVDS (1 ch, 6-bit)信号接口，总共30 pins，采用端子连接，驱屏电压为3.3V (Typ.)。它的典型垂直刷新率Fv为60Hz。如果开发新产品想采用B133EW03 V2液晶模组，屏库®建议您向友达 (AUO)或其代理商了解关于B133EW03 V2的最新的生产状态信息和技术信息。屏库®上所显示的面板参数均由屏库电子工程师依据规格书录入，已尽力减少错误，但不能保证参数的完全正确。请以规格书为准！
|
