像素布局 RGB垂直条状
- 显示区域286.08(H)×178.8(V) mm
- 外观尺寸307.44(H)×203.2(V)×3.6(D) mm
- 面板重量300/310g (Typ./Max.)
- 表面处理镜面 (Haze 0%)，Hard coating (3H)
- 面板亮度275 cd/m² (Typ.)
- 对比度 500:1 (Typ.) (TM)
- 可视角度70/70/45/55 (Typ.)(CR≥10)
- 工作模式TN，常白显示，透射式
- 视角方向6 o'clock
- 反应时间16 (Typ.)(Tr+Td) ms
- 显示颜色262K, 45% NTSC
- 触摸屏无触摸
- 外观样式
中厚 (PCBA平直, 厚3.4~4.0mm)
- 光源类型9S6P WLED, 10K小时, 无驱动
- 工作频率60Hz
-
面板应用
- 信号接口
-
LVDS (1 ch, 6-bit) , 30 pins , 端子
- 工作环境
- 工作温度 0 ~ 50 °C, 存储温度 -20 ~ 60 °C, 耐振动性 3.0G (29.4 m/s²)
友达液晶模组B133EW04 V4规格书
| |
规格书 |
版本号 |
规格书语言 |
文件大小 |
页数 |
原厂发布日期 |
最新 |
|
|
B133EW04 V4规格书 |
HW0A_Ver1.0 |
English |
1.3 M |
32 |
2009-9-4 |
|
|
|
|
B133EW04 V4规格书 |
HW0A_Ver1.3 |
English |
1.6 M |
32 |
2009-11-11 |
最新 |
|
友达液晶模组B133EW04 V4验货标准(IIS)
友达液晶模组B133EW04 V4概况

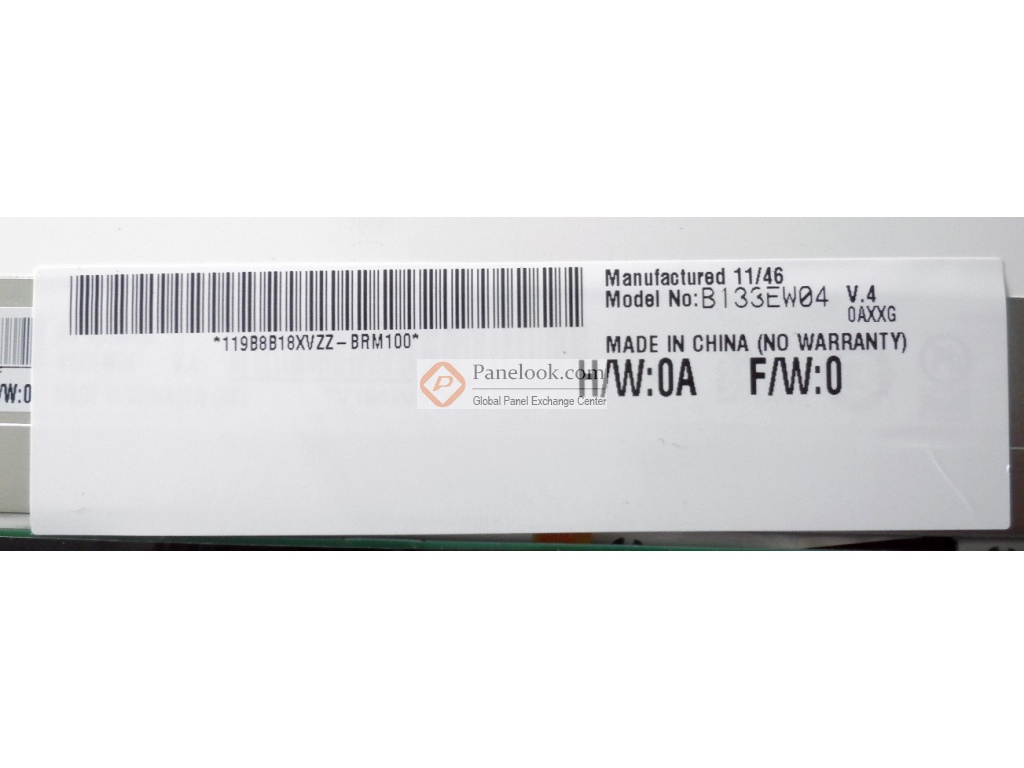

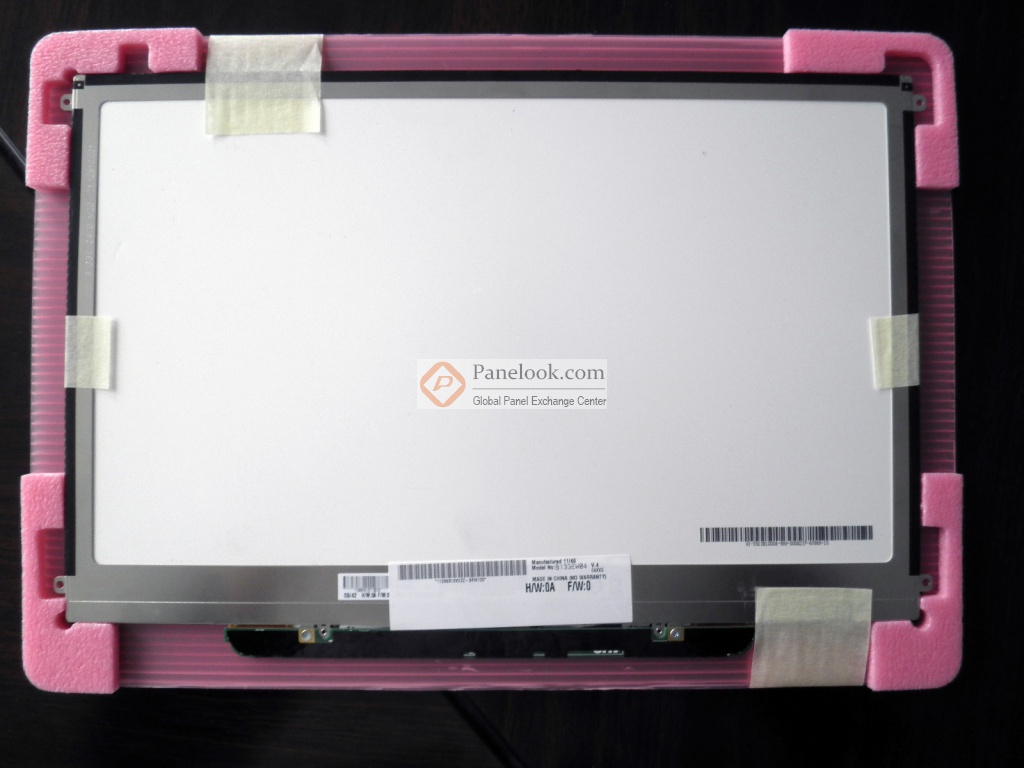

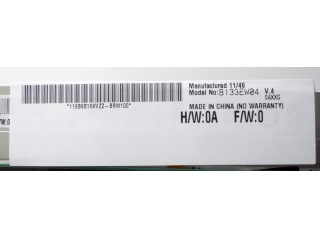

友达 (AUO) 推出的B133EW04 V4 (别名: B133EW04 V.4) (产品代码: APP9CD1)是一款采用a-Si TFT-LCD技术的13.3英寸液晶模组产品，它装配有WLED背光，无背光驱动，无触摸。屏库总结它的典型特征为: 白光LED背光，表面镜面。它的工作温度为 0 ~ 50°C，存储温度为 -20 ~ 60°C，耐振动性为3.0G (29.4 m/s²)。此型号适合应用于笔记本。根据屏库掌握的情报此产品于2009年Q3量产，当前生产状态为已停产。目前B133EW04 V4在屏库上有0条现货信息、0家供应商信息，交易氛围清淡。屏库于2012年06月29日对此型号首次建立参数，并于2025年07月22日对参数进行了最后更新。根据友达 (AUO)于2009年11月11日发布的版本号为HW0A_Ver1.3的产品规格书，B133EW04 V4显示分辨率为1280(RGB)×800 (WXGA)，宽高比为16:10 (宽:高)，像素采用RGB垂直条状排列。它的显示区域尺寸为286.08×178.8 (宽×高) mm，外观尺寸为307.44(宽)×203.2(高)×3.6(厚) mm，表面处理为镜面 (Haze 0%)，Hard coating (3H)，产品净重300/310g (Typ./Max.)外观样式为中厚 (PCBA平直, 厚3.4~4.0mm)。背光方面此产品采用了9S6P WLED发光的侧入式光源(底部)，光源的使用寿命为10K小时，不含背光驱动。B133EW04 V4采用了LVDS (1 ch, 6-bit)信号接口，总共30 pins，采用端子连接，驱屏电压为3.3V (Typ.)。它的典型垂直刷新率Fv为60Hz。如果开发新产品想采用B133EW04 V4液晶模组，屏库®建议您向友达 (AUO)或其代理商了解关于B133EW04 V4的最新的生产状态信息和技术信息。屏库®上所显示的面板参数均由屏库电子工程师依据规格书录入，已尽力减少错误，但不能保证参数的完全正确。请以规格书为准！
|
