三星液晶模组LTN097XL02-A01主要参数

现货数量
350片
长期卖家
1个
求购数量
暂无
生产状态
已停产

客户发样
2011,Q2
开始量产
2011,Q3
最后下单
--
最后出货
--

生产信息仅供参考，请与原厂或代理商确认。

品牌	三星 (Samsung)	型号名称	LTN097XL02-A01
屏幕尺寸	9.7英寸	面板类型	a-Si TFT-LCD, 液晶模组
分辨率	1024(RGB)×768, XGA, 4:3	像素布局	RGB垂直条状
显示区域	196.608×147.456 mm (H×V)	外观尺寸	210.33×164.37×5.12 mm (H×V×D)
屏幕重量	-	表面处理	Hard coating (2H)
屏幕亮度	440 cd/m² (Typ.)	对比度	900 : 1 (Typ.) [透射]
最佳视向	全视角	光学模式	PLS，常黑显示，透射式
可视角度	89/89/89/89 (Typ.)(CR≥10)	响应速度	30 (Typ.)(Tr+Td) ms
颜色数量	262K, 52% NTSC	适用于
消耗功率	-	背光类型	6S6P WLED, 无驱动
刷新频率	60Hz	触摸功能	无触摸
信号系统	LVDS (1 ch, 6-bit) , 端子 , 30 pins
供应电压	3.3V (Typ.)
最大额定	存储温度 -20 ~ 70 °C 工作温度 -10 ~ 60 °C

共1个供应商>>

三星液晶模组LTN097XL02-A01 VIP供应商

SmarterGlass, LLC

第13年

LTN097XL02-A01 长期供应贸易

美国

三星液晶模组LTN097XL02-A01规格书

	规格书	版本号	规格书语言	文件大小	页数	原厂发布日期	最新
	LTN097XL02-A01规格书	Rev.A00	English	1.3 M	28	2011-6-13	最新	付费下载

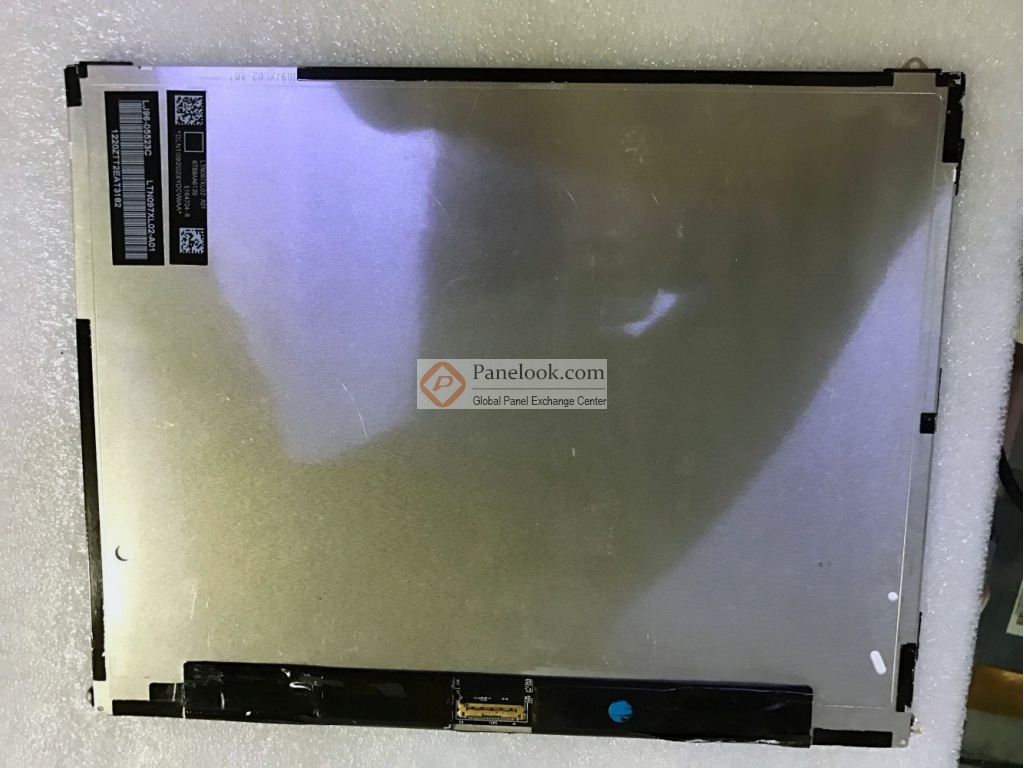

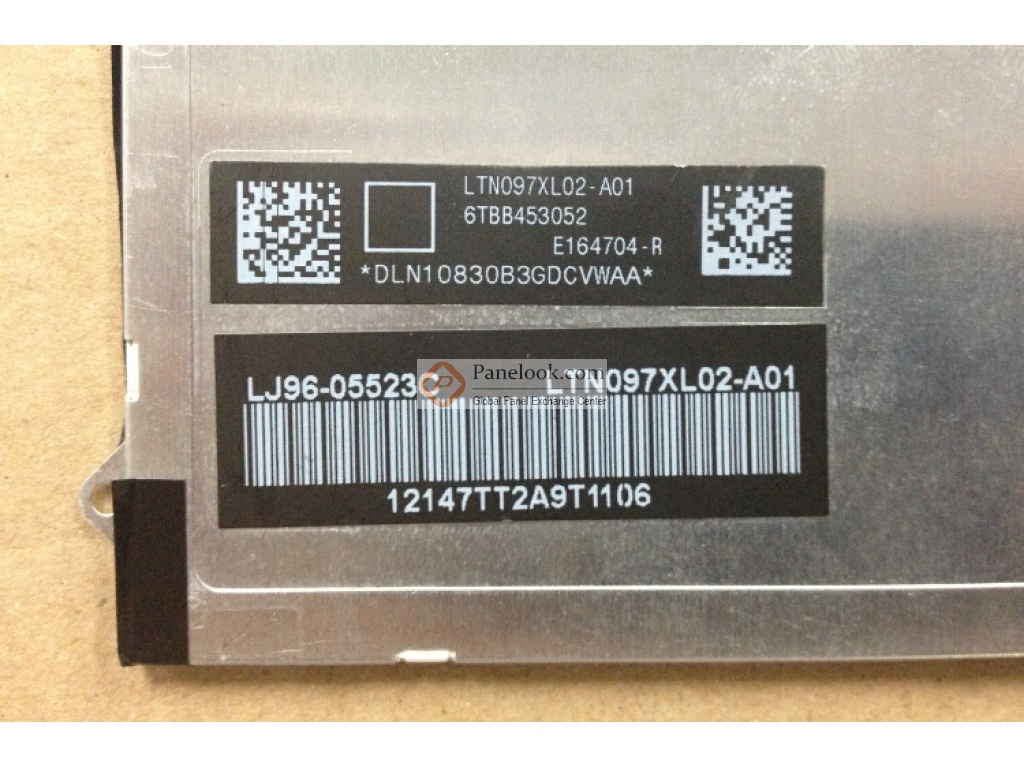

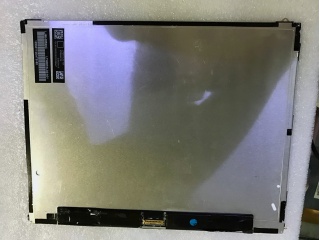

三星液晶模组LTN097XL02-A01图片

三星液晶模组LTN097XL02-A01摘要

LTN097XL02-A01是三星显示器有限公司 (三星，Samsung) 推出的一款采用a-Si TFT-LCD技术的9.7英寸液晶模组产品，它装配有WLED背光，无背光驱动，无触摸。根据三星 (Samsung)于2011年6月13日发布的版本号为Rev.A00的产品规格书，LTN097XL02-A01显示分辨率为1024(RGB)×768 (XGA)，宽高比为4:3 (宽:高)，像素采用RGB垂直条状排列。它的显示区域尺寸为196.608×147.456 (宽×高) mm，外观尺寸为210.33×164.37 (宽×高)×5.12(厚) mm，表面处理为Hard coating (2H)。背光方面此产品采用了6S6P WLED发光的侧入式光源，不含背光驱动。LTN097XL02-A01采用了LVDS (1 ch, 6-bit)信号接口，总共30 pins，采用端子连接，驱屏电压为3.3V (Typ.)。它的典型垂直刷新率Fv为60Hz。如果开发新产品想采用LTN097XL02-A01液晶模组，屏库®建议您向三星 (Samsung)或其代理商了解关于LTN097XL02-A01的最新的生产状态信息和技术信息。屏库®上所显示的面板参数均由屏库电子工程师依据规格书录入，已尽力减少错误，但不能保证参数的完全正确。请以规格书为准！根据屏库掌握的情报此产品于2011年Q3量产，当前生产状态为已停产。目前LTN097XL02-A01在屏库上有1条现货信息、1家供应商信息，交易氛围清淡。屏库于2013年03月30日对此型号首次建立参数，并于2023年12月11日对参数进行了最后更新。它的工作温度为 -10 ~ 60°C，存储温度为 -20 ~ 70°C。基于它白光LED背光， for iPad 2等特征，此型号推荐使用于平板电脑。
