三星液晶模组LTN097XL01-A01主要参数

现货数量
暂无
长期卖家
1个
求购数量
暂无
生产状态
已停产

客户发样
--
开始量产
2010,Q3
最后下单
--
最后出货
--

生产信息仅供参考，请与原厂或代理商确认。

制造商
三星 (Samsung)
型号
LTN097XL01-A01

对角尺寸
9.7英寸
类型
a-Si TFT-LCD, 液晶模组

显示区域
196.608(W)×147.456(H) mm
外观尺寸
210(W)×166.2(H)×3.4(D) mm

像素排列
RGB垂直条状
解析度
1024(RGB)×768, XGA, 4:3

面板重量
150/156g (Typ./Max.)
表面处理
镜面 (Haze 0%)，Hard coating (3H)

显示亮度
390 cd/m² (Typ.)
对比度
900:1 (Typ.) (透射)

推荐视向
全视角
响应时间
30 (Typ.)(Tr+Td) ms

可视角度
89/89/89/89 (Min.)(CR≥10)
显示模式
PLS，常黑显示，透射式

支持颜色
262K, 52% NTSC
触摸技术
无触摸

功率消耗
-
光源类型
6S6P WLED, 12K小时, 无驱动

刷新率
60Hz
应用产品

接口类型
30 pins LVDS (1 ch, 6-bit) , 端子

电压供应
3.3V (Typ.)

应用环境
工作温度 0 ~ 50 °C, 存储温度 -20 ~ 60 °C

共1个供应商>>

三星液晶模组LTN097XL01-A01 VIP供应商

深圳扬思成光电有限公司

第12年

LTN097XL01-A01 长期供应贸易

深圳市

三星液晶模组LTN097XL01-A01规格书

	规格书	版本号	规格书语言	文件大小	页数	原厂发布日期	最新
	LTN097XL01-A01规格书	Rev.A00	English	881.7 K	25	2010-7-14	最新	付费下载

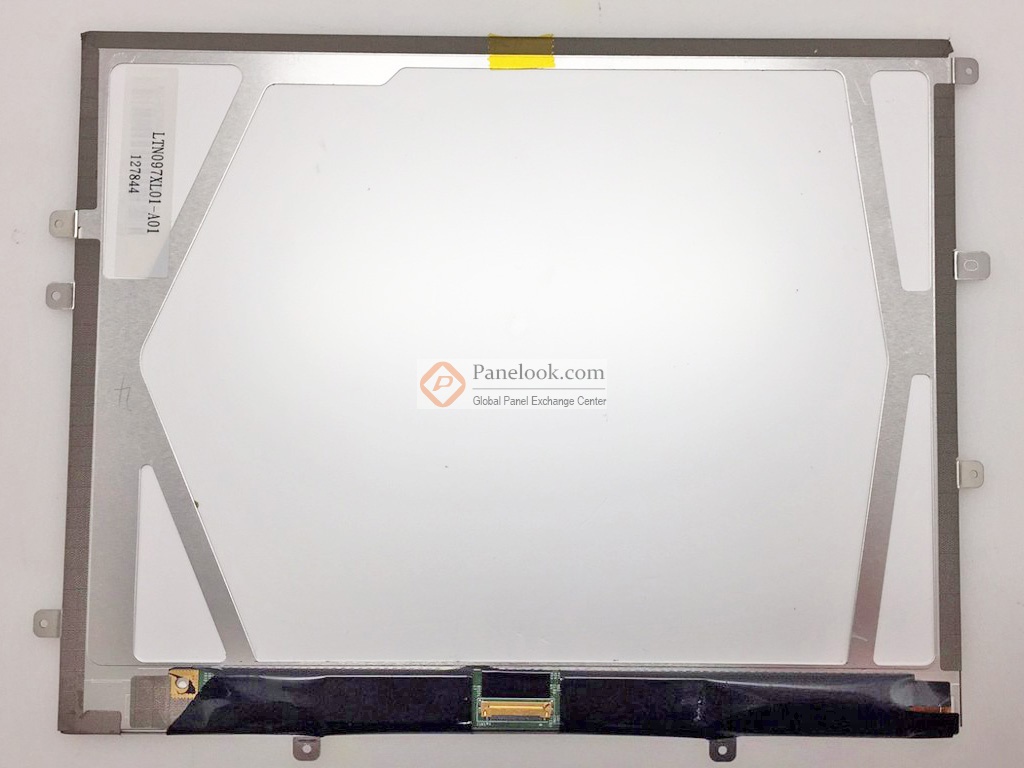

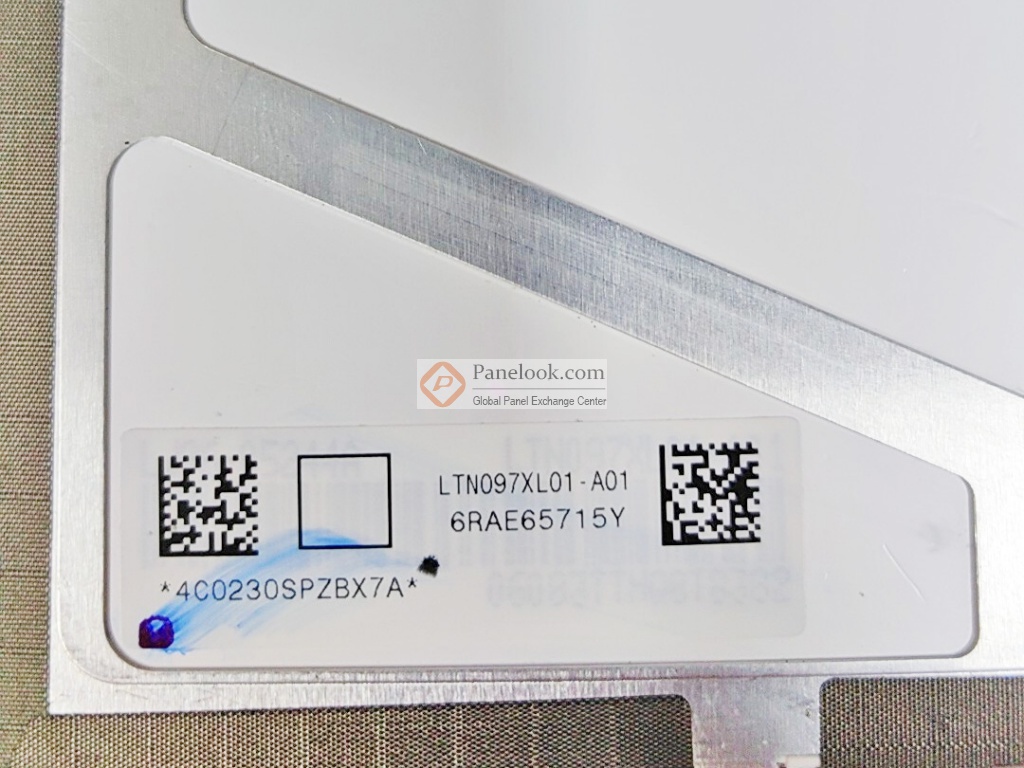

三星液晶模组LTN097XL01-A01图片

三星液晶模组LTN097XL01-A01概况

三星 (Samsung) 推出的LTN097XL01-A01是一款采用a-Si TFT-LCD技术的9.7英寸液晶模组产品，它装配有WLED背光，无背光驱动，无触摸。屏库总结它的典型特征为: 白光LED背光，表面镜面。它的工作温度为 0 ~ 50°C，存储温度为 -20 ~ 60°C。此型号适合应用于平板电脑。根据屏库掌握的情报此产品于2010年Q3量产，当前生产状态为已停产。目前LTN097XL01-A01在屏库上有0条现货信息、1家供应商信息，交易氛围清淡。屏库于2013年04月08日对此型号首次建立参数，并于2023年12月29日对参数进行了最后更新。根据三星 (Samsung)于2010年7月14日发布的版本号为Rev.A00的产品规格书，LTN097XL01-A01显示分辨率为1024(RGB)×768 (XGA)，宽高比为4:3 (宽:高)，像素采用RGB垂直条状排列。它的显示区域尺寸为196.608×147.456 (宽×高) mm，可视尺寸为198.3×148.45 (宽×高) mm，外观尺寸为210(宽)×166.2(高)×3.4(厚) mm，表面处理为镜面 (Haze 0%)，Hard coating (3H)，产品净重150/156g (Typ./Max.)。背光方面此产品采用了6S6P WLED发光的侧入式光源，光源的使用寿命为12K小时，不含背光驱动。LTN097XL01-A01采用了LVDS (1 ch, 6-bit)信号接口，总共30 pins，采用端子连接，驱屏电压为3.3V (Typ.)。它的典型垂直刷新率Fv为60Hz。如果开发新产品想采用LTN097XL01-A01液晶模组，屏库®建议您向三星 (Samsung)或其代理商了解关于LTN097XL01-A01的最新的生产状态信息和技术信息。屏库®上所显示的面板参数均由屏库电子工程师依据规格书录入，已尽力减少错误，但不能保证参数的完全正确。请以规格书为准！

比较全部

三星 LTN097XL系列型号

(共2个)

	面板型号	品牌	尺寸	组成	分辨率	亮度	对比度	背光	信号接口			供应商	现货(片)
		LTN097XL01-A01	三星	9.7"	液晶模组	1024×768	390	900:1	WLED	LVDS			1个	0
		LTN097XL01-A02	三星	9.7"	液晶模组	1024×768	390	900:1	WLED	LVDS			0	0
