| 制造商 | 三星 (Samsung) | 型号 | LTG430WQ-F02 |
|---|---|---|---|
| 对角尺寸 | 4.3英寸 | 类型 | a-Si TFT-LCD, 液晶模组 |
| 显示区域 | 95.04(W)×53.856(H) mm | 外观尺寸 | 105.5(W)×67.2(H)×5.6(D) mm |
| 像素排列 | RGB垂直条状 | 解析度 | 480(RGB)×272, WQVGA, 16:9 |
| 面板重量 | 160g (Typ.) | 表面处理 | Clear |
| 显示亮度 | 165 cd/m² (Typ.) | 对比度 | 400:1 (Typ.) (透射) |
| 推荐视向 | 全视角 | 响应时间 | 10/15 (Typ.)(Tr/Td) ms |
| 可视角度 | 80/80/80/80 (Typ.)(CR≥10)  |
显示模式 | PVA，常黑显示，透射式 |
| 支持颜色 | 16.7M, 47% NTSC | 应用产品 | |
| 功率消耗 | - | 光源类型 | 7S1P WLED, 无驱动 |
| 刷新率 | 60Hz | 触摸技术 | 无触摸 |
| 接口类型 | 40 pins Parallel RGB (1 ch, 8-bit) , FPC | ||
| 电压供应 | 2.5/5.0V (Typ.)(VDD/AVDD) | ||
| 应用环境 | 工作温度 -20 ~ 60 °C , 存储温度 -30 ~ 70 °C | ||
| 规格书 | 版本号 | 规格书语言 | 文件大小 | 页数 | 原厂发布日期 | 最新 | ||
|---|---|---|---|---|---|---|---|---|
|
LTG430WQ-F02规格书 | Rev.002 | English | 770.9 K | 28 | 2005-6-30 | 最新 | |
|
|
LTG430WQ-F02规格书 | Rev.001 | English | 771.3 K | 28 | 2005-6-16 |

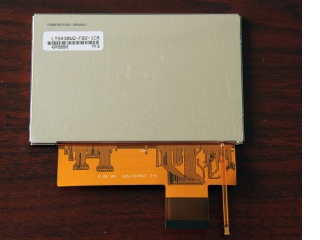

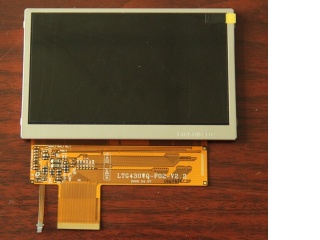

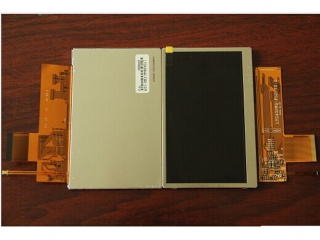

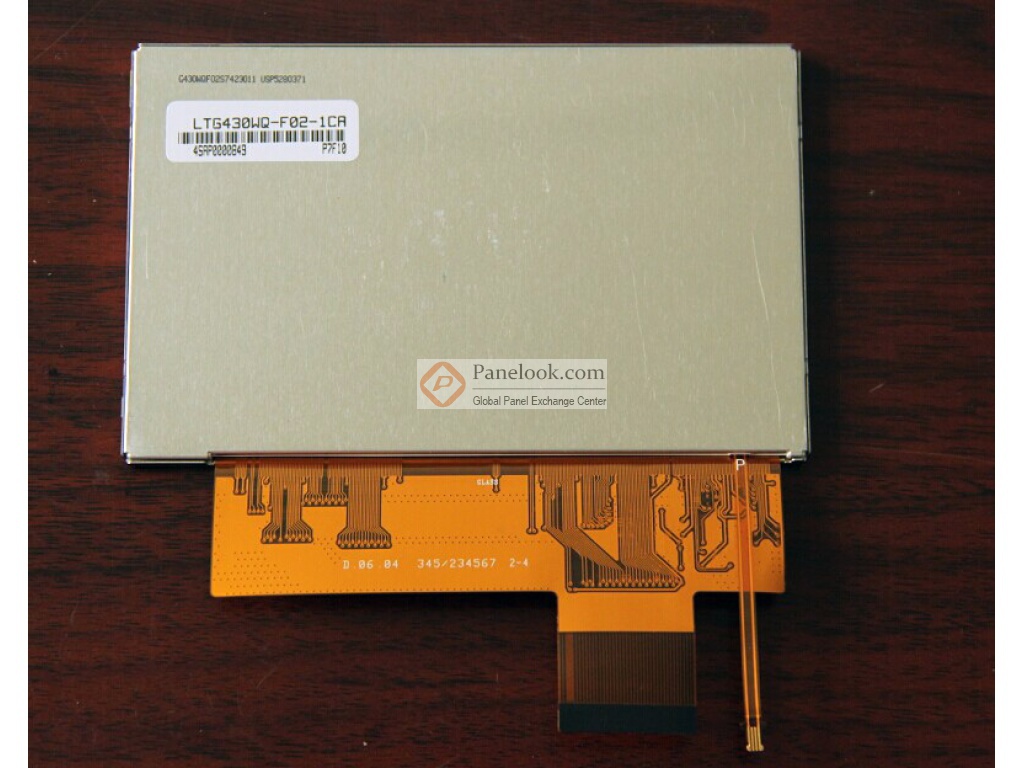

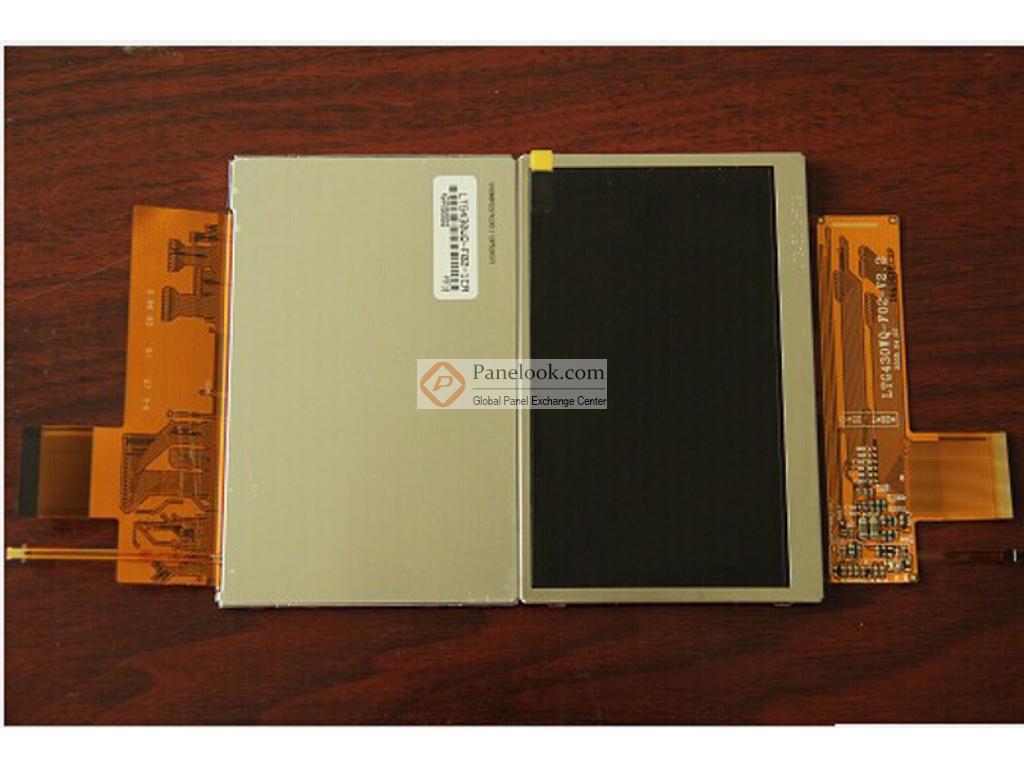

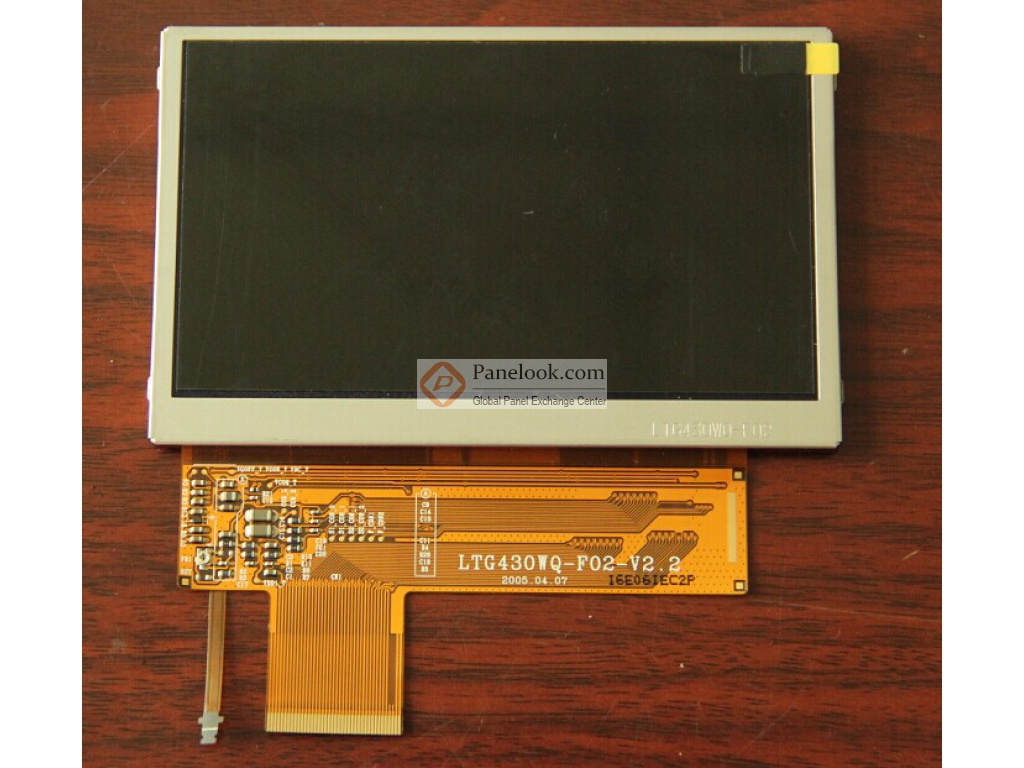

LTG430WQ-F02是三星显示器有限公司 (三星，Samsung) 推出的一款采用a-Si TFT-LCD技术的4.3英寸液晶模组产品，它装配有WLED背光，无背光驱动，无触摸。根据三星 (Samsung)于2005年6月30日发布的版本号为Rev.002的产品规格书，LTG430WQ-F02显示分辨率为480(RGB)×272 (WQVGA)，宽高比为16:9 (宽:高)，像素采用RGB垂直条状排列。它的显示区域尺寸为95.04×53.856 (宽×高) mm，可视尺寸为98.7×57.5 (宽×高) mm，外观尺寸为105.5×67.2 (宽×高)×5.6(厚) mm，表面处理为Clear，产品净重160g (Typ.)。背光方面此产品采用了7S1P WLED发光的侧入式光源，不含背光驱动。LTG430WQ-F02采用了Parallel RGB (1 ch, 8-bit)信号接口，总共40 pins，采用FPC连接，驱屏电压为2.5/5.0V (Typ.)(VDD/AVDD)。它的典型垂直刷新率Fv为60Hz。如果开发新产品想采用LTG430WQ-F02液晶模组，屏库®建议您向三星 (Samsung)或其代理商了解关于LTG430WQ-F02的最新的生产状态信息和技术信息。屏库®上所显示的面板参数均由屏库电子工程师依据规格书录入，已尽力减少错误，但不能保证参数的完全正确。请以规格书为准！根据屏库掌握的情报此产品于2005年Q1量产，当前生产状态为已停产。目前LTG430WQ-F02在屏库上有0条现货信息、0家供应商信息，交易氛围清淡。屏库于2011年01月05日对此型号首次建立参数，并于2025年08月20日对参数进行了最后更新。它的工作温度为 -20 ~ 60°C，存储温度为 -30 ~ 70°C。基于它白光LED背光等特征，此型号推荐使用于便携导航仪，MP3 PMP。
