| 制造商 | 群创 (Innolux) | 型号 | AT043TN24 V.7 |
|---|---|---|---|
| 对角尺寸 | 4.3英寸 | 类型 | a-Si TFT-LCD, 液晶模组 |
| 显示区域 | 95.04(W)×53.856(H) mm | 外观尺寸 | 105.5(W)×67.2(H)×3.1(D) mm |
| 像素排列 | RGB垂直条状 | 解析度 | 480(RGB)×272, WQVGA, 16:9 |
| 面板重量 | 59.0g (Typ.) | 表面处理 | 雾面 |
| 显示亮度 | 500 cd/m² (Typ.) | 对比度 | 500:1 (Typ.) (透射) |
| 推荐视向 | 6 o'clock | 响应时间 | 10/15 (Typ.)(Tr/Td) ms |
| 可视角度 | 70/70/50/70 (Typ.)(CR≥10)  |
显示模式 | TN，常白显示，透射式 |
| 支持颜色 | 16.7M, 50% NTSC | 应用产品 | |
| 功率消耗 | 614mW (Typ.) | 光源类型 | 8S1P WLED, 20K小时, 无驱动 |
| 刷新率 | - | 触摸技术 | 4线电阻触摸屏 |
| 接口类型 | 40 pins Parallel RGB (1 ch, 8-bit) , FPC | ||
| 电压供应 | 3.3V (Typ.) | ||
| 应用环境 | 工作温度 -20 ~ 70 °C , 存储温度 -30 ~ 80 °C | ||
深圳市
上海市
深圳市
厦门市
深圳市
东莞市
杭州市
杭州市
深圳市
深圳市
| 规格书 | 版本号 | 规格书语言 | 文件大小 | 页数 | 原厂发布日期 | 最新 | ||
|---|---|---|---|---|---|---|---|---|
|
AT043TN24 V.7规格书 | Final Ver.03 | English | 996.2 K | 27 | 2017-4-6 | ||
|
|
AT043TN24 V.7规格书 | Final Ver.04 | English | 849.3 K | 26 | 2017-11-9 | 最新 | |
|
AT043TN24 V.7规格书 | Final Ver01 | English | 870.9 K | 25 | 2010-9-2 | ||
|
|
AT043TN24 V.7规格书 | Pre Ver01 | English | 769.4 K | 25 | 2010-4-19 |

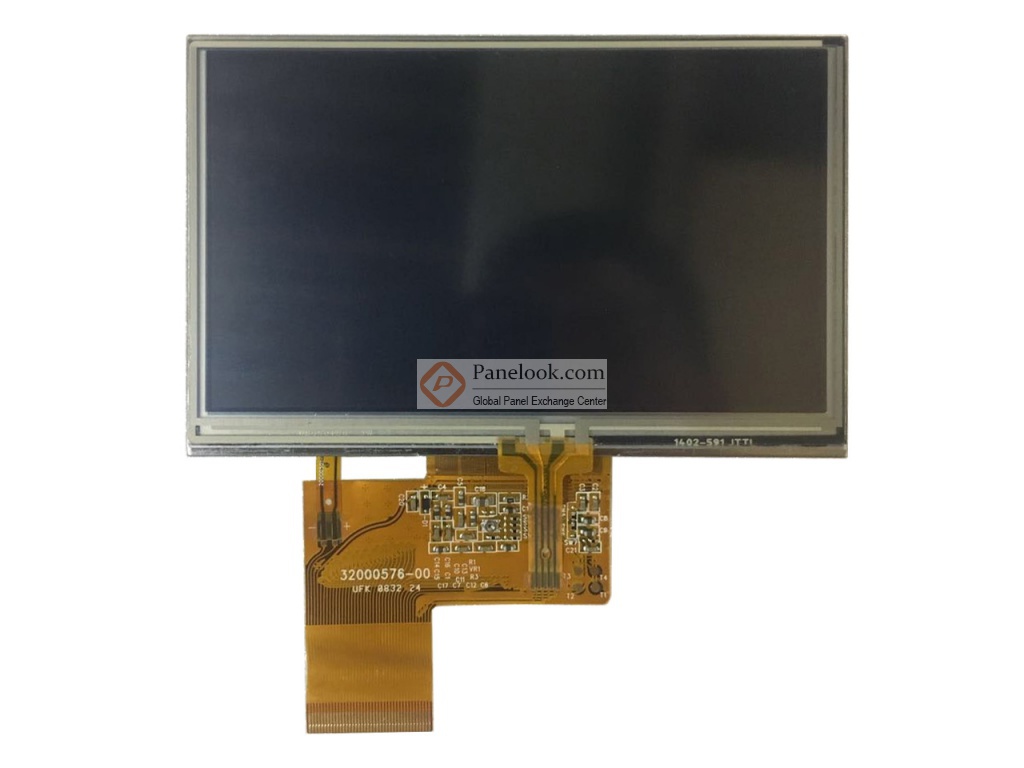

AT043TN24 V.7是群创光电股份有限公司 (群创，Innolux) 推出的一款采用a-Si TFT-LCD技术的4.3英寸液晶模组产品，它装配有WLED背光，无背光驱动，4线电阻触摸屏。根据群创 (Innolux)于2017年11月9日发布的版本号为Final Ver04的产品规格书，AT043TN24 V.7显示分辨率为480(RGB)×272 (WQVGA)，宽高比为16:9 (宽:高)，像素采用RGB垂直条状排列。它的显示区域尺寸为95.04×53.856 (宽×高) mm，可视尺寸为98.7×57.5 (宽×高) mm，外观尺寸为105.5×67.2 (宽×高)×3.1(厚) mm，表面处理为雾面，产品净重59.0g (Typ.)。背光方面此产品采用了8S1P WLED发光的侧入式光源，光源的使用寿命为20K小时，不含背光驱动。AT043TN24 V.7采用了Parallel RGB (1 ch, 8-bit)信号接口，总共40 pins，采用FPC连接，驱屏电压为3.3V (Typ.)。如果开发新产品想采用AT043TN24 V.7液晶模组，屏库®建议您向群创 (Innolux)或其代理商了解关于AT043TN24 V.7的最新的生产状态信息和技术信息。屏库®上所显示的面板参数均由屏库电子工程师依据规格书录入，已尽力减少错误，但不能保证参数的完全正确。请以规格书为准！根据屏库掌握的情报此产品于2010年Q2量产，当前生产状态为量产中。目前AT043TN24 V.7在屏库上有21条现货信息、39家供应商信息，属于目前屏库市场交易的主力型号产品。屏库于2013年03月19日对此型号首次建立参数，并于2023年08月31日对参数进行了最后更新。它的工作温度为 -20 ~ 70°C，存储温度为 -30 ~ 80°C。基于它带触摸屏，白光LED背光，表面雾面， 3 in 1 FPC等特征，此型号推荐使用于车载显示，便携导航仪，MP3 PMP。
