| 品牌 |
|---|
| 屏幕尺寸 |
| 分辨率 |
| 显示区域 |
| 屏幕重量 |
| 屏幕亮度 |
| 推荐视向 |
| 可视角度 |
| 颜色数量 |
| 功率消耗 |
| 刷新频率 |
| 天马 (TIANMA) |
| 4.3英寸 |
| 480(RGB)×272, WQVGA, 16:9 |
| 95.04×53.856 mm (H×V) |
| 44.4g (Typ.) |
| 400 cd/m² (Typ.) |
| 全视角 |
80/80/80/80 (Typ.)(CR≥10)  |
| 16.7M, 50% NTSC |
| - |
| - |
| 型号名称 |
| 面板类型 |
| 像素布局 |
| 外观尺寸 |
| 表面处理 |
| 对比度 |
| 光学模式 |
| 响应速度 |
| 适用于 |
| 背光系统 |
| 触摸功能 |
| TM043NDSP01-00 | |
| a-Si TFT-LCD, 液晶模组 | |
| RGB垂直条状 | |
| 105.5×67.2×3.2 mm (H×V×D) | |
| - | |
| 800 : 1 (Typ.) (透射) | |
| SFT，常黑显示，透射式 |
|
| 20 (Typ.)(Tr+Td) ms | |
| |
|
| 5S2P WLED, 30K小时, 无驱动 | |
| 无触摸 |
| 信号类型 |
|---|
| 电压供应 |
| 最大额定 |
| Parallel RGB (1 ch, 8-bit) , 40 pins , FPC |
| 3.3V (Typ.) |
| 存储温度 -30 ~ 80 °C 工作温度 -20 ~ 70 °C |
上海市
杭州市
深圳市
厦门市
深圳市
深圳市
深圳市
深圳市
深圳市
| 规格书 | 版本号 | 规格书语言 | 文件大小 | 页数 | 原厂发布日期 | 最新 | ||
|---|---|---|---|---|---|---|---|---|
|
TM043NDSP01-00规格书 | Final Ver2.2 | English | 1.9 M | 26 | 2020-4-14 | 最新 | |
|
|
TM043NDSP01-00规格书 | Final Ver2.1 | English | 2.8 M | 26 | 2019-9-12 | ||
|
TM043NDSP01-00规格书 | Pre Ver1.5 | English | 1.9 M | 20 | 2019-7-8 | ||
|
|
TM043NDSP01-00规格书 | Pre Ver1.4 | English | 2.7 M | 20 | 2019-6-12 |

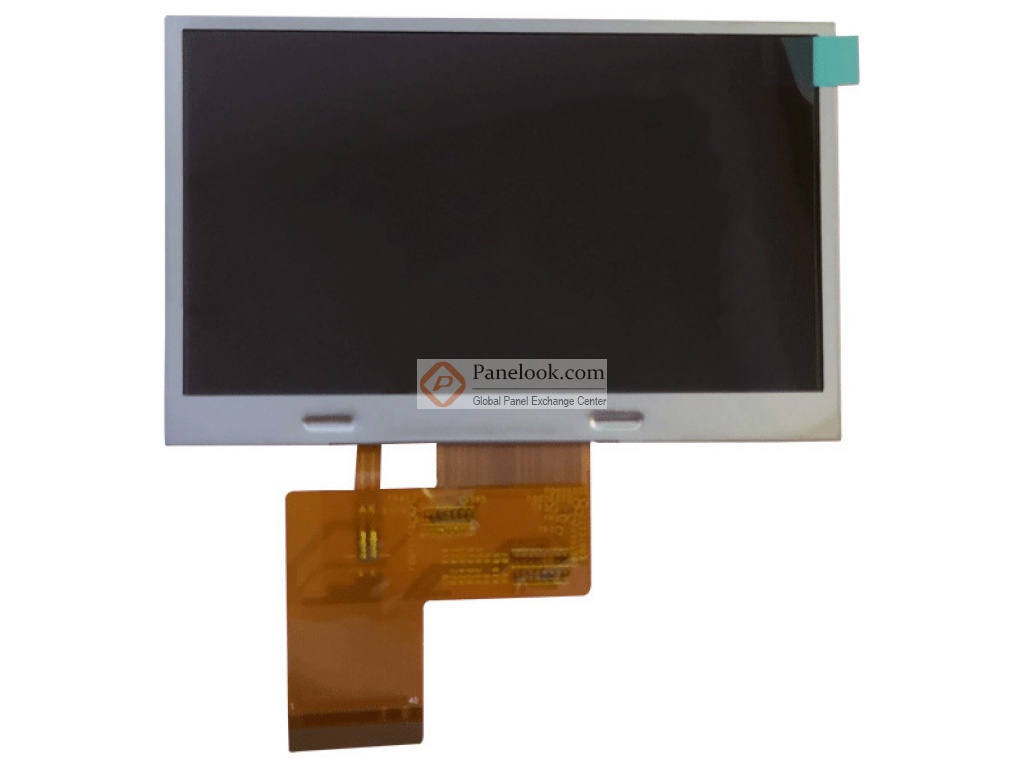

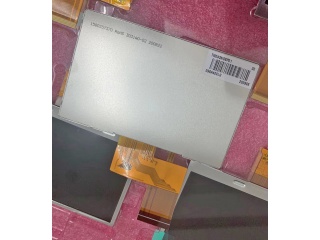

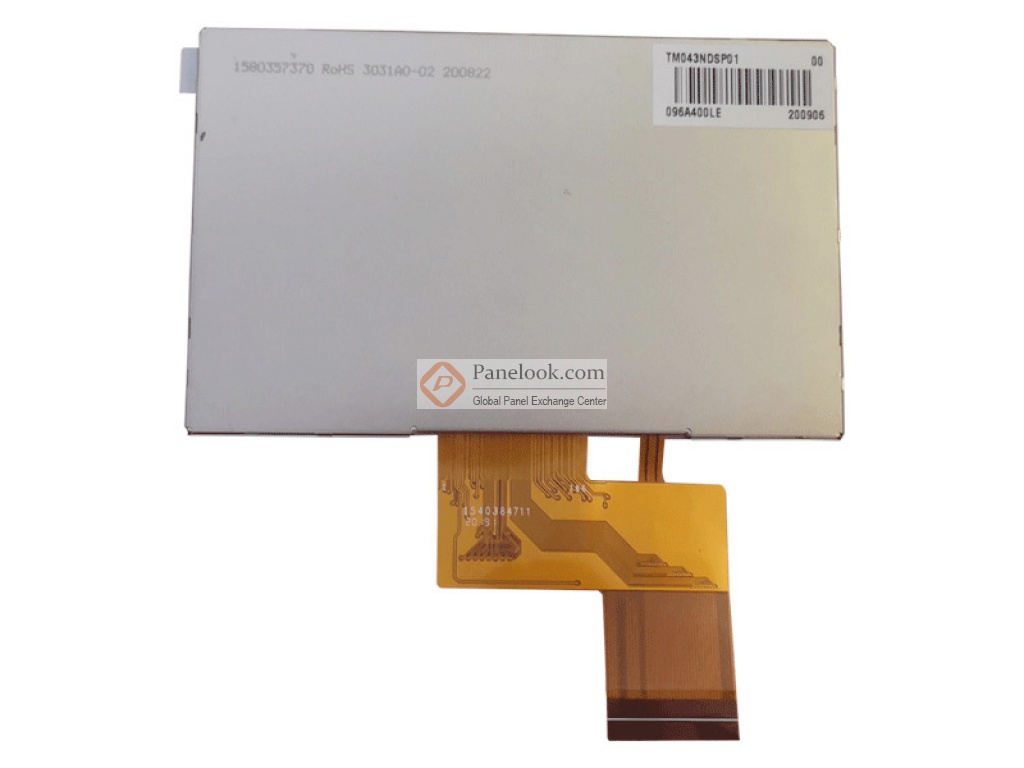

TM043NDSP01-00是天马微电子股份有限公司 (天马，TIANMA) 推出的一款采用a-Si TFT-LCD技术的4.3英寸液晶模组产品，它装配有WLED背光，无背光驱动，无触摸，已邦定ILI6485驱动IC。根据天马 (TIANMA)于2020年4月14日发布的版本号为Final Ver2.2的产品规格书，TM043NDSP01-00显示分辨率为480(RGB)×272 (WQVGA)，宽高比为16:9 (宽:高)，像素采用RGB垂直条状排列。它的显示区域尺寸为95.04×53.856 (宽×高) mm，可视尺寸为99.6×56.7 (宽×高) mm，外观尺寸为105.5×67.2 (宽×高)×3.2(厚) mm，产品净重44.4g (Typ.)。背光方面此产品采用了5S2P WLED发光的侧入式光源，光源的使用寿命为30K小时，不含背光驱动。TM043NDSP01-00采用了Parallel RGB (1 ch, 8-bit)信号接口，总共40 pins，采用FPC连接，驱屏电压为3.3V (Typ.)。如果开发新产品想采用TM043NDSP01-00液晶模组，屏库®建议您向天马 (TIANMA)或其代理商了解关于TM043NDSP01-00的最新的生产状态信息和技术信息。屏库®上所显示的面板参数均由屏库电子工程师依据规格书录入，已尽力减少错误，但不能保证参数的完全正确。请以规格书为准！根据屏库掌握的情报此产品于2019年Q4量产，当前生产状态为量产中。目前TM043NDSP01-00在屏库上有7条现货信息、18家供应商信息，交易氛围十分活跃。屏库于2019年08月28日对此型号首次建立参数，并于2024年01月09日对参数进行了最后更新。它的工作温度为 -20 ~ 70°C，存储温度为 -30 ~ 80°C。基于它白光LED背光等特征，此型号推荐使用于工业，便携导航仪，MP3 PMP。
