| 面板品牌 |
|---|
| 面板尺寸 |
| 像素数量 |
| 显示区域 |
| 面板重量 |
| 面板亮度 |
| 可视角度 |
| 视角方向 |
| 显示颜色 |
| 工作频率 |
| 功率消耗 |
| 夏普 (Sharp) |
| 7.0英寸 |
| 800×480(RGB), WVGA, 15:9 |
| 152.4(H)×91.44(V) mm |
| 170/185g (Typ./Max.) |
| 280 cd/m² (Typ.) |
65/65/50/60 (Typ.)(CR≥10)  |
| 6 o'clock |
| 16.7M, 49% NTSC |
| 60Hz |
| 2.0W (Typ.) |
| 面板型号 |
| 面板类型 |
| 像素布局 |
| 外观尺寸 |
| 表面处理 |
| 对比度 |
| 工作模式 |
| 反应时间 |
| 面板应用 |
| 触摸屏 |
| 灯管类型 |
| LQ070Y3DG3B | |
| a-Si TFT-LCD, 液晶模组 | |
| RGB水平条状 | |
| 163.2(H)×104(V)×7.4(D) mm | |
| 雾面，Hard coating (3H) | |
| 300:1 (Min.) (透射) | |
| TN，常白显示，透射式 |
|
| 35 (Typ.)(Tr+Td) ms | |
| |
|
| 4线电阻触摸屏 | |
| 8S3P WLED, 10K小时, 无驱动 |
| 信号接口 |
|---|
| 驱屏电压 |
| 工作环境 |
| Parallel RGB (1 ch, 8-bit) , 40 pins , FPC |
| 3.3V (Typ.) |
| 工作温度: -20 ~ 50 °C, 存储温度: -30 ~ 70 °C |
上海市
深圳市
深圳市
| 规格书 | 版本号 | 规格书语言 | 文件大小 | 页数 | 原厂发布日期 | 最新 | ||
|---|---|---|---|---|---|---|---|---|
|
LQ070Y3DG3B规格书 | LD-21305A | English | 854.7 K | 22 | 2011-6-22 | 最新 | |
|
LQ070Y3DG3B规格书 | LD-21305A | English | 1.1 M | 23 | 2009-3-11 |
| 文件类型 | 文件编号 | 原厂发布日期 | ||
|
LQ070Y3DG3B产品停产通知单（EOL） | PCN-2020-04-10-01-IA | 2020-4-10 | 下载文件 |
|
LQ070Y3DG3B产品停产通知单（EOL） | EU-PDN-20200408-01 | 2020-4-8 | 下载文件 |

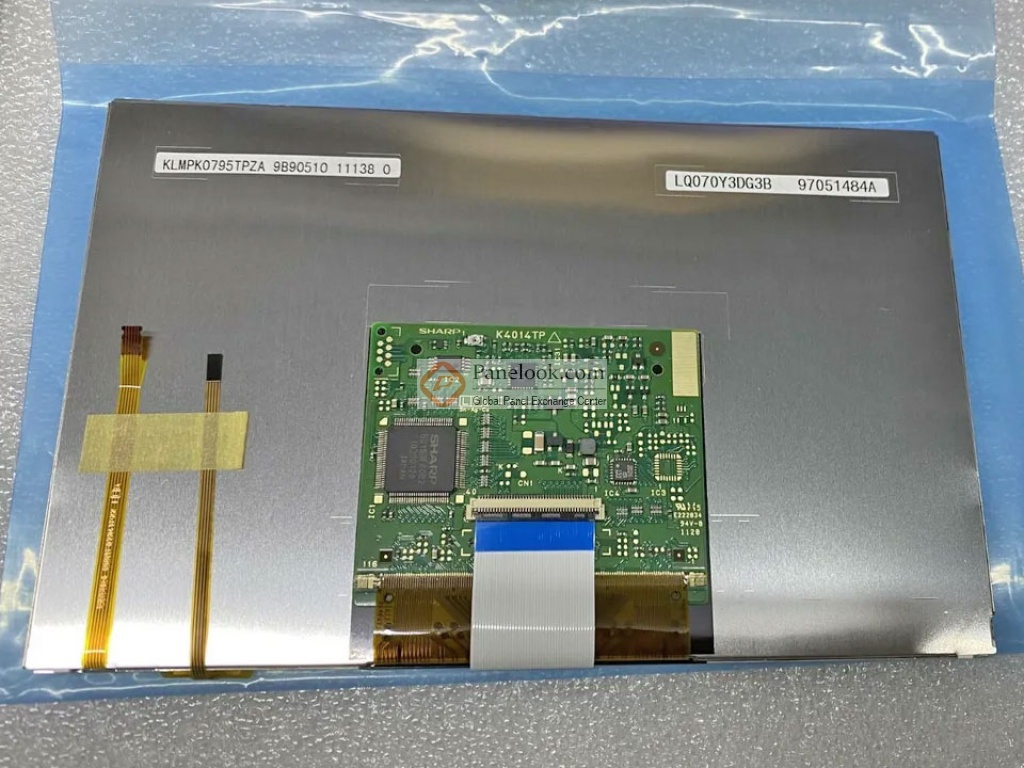

夏普 (Sharp) 推出的LQ070Y3DG3B是一款采用a-Si TFT-LCD技术的7.0英寸液晶模组产品，它装配有WLED背光，无背光驱动，4线电阻触摸屏。屏库总结它的典型特征为: 带触摸屏，白光LED背光，表面雾面， Mass production from Jun. 2009。它的工作温度为 -20 ~ 50°C，存储温度为 -30 ~ 70°C。此型号适合应用于工业。根据屏库掌握的情报此产品于2009年Q2量产，于2021年Q2停产，当前生产状态为已停产。目前LQ070Y3DG3B在屏库上有2条现货信息、3家供应商信息，交易氛围清淡。屏库于2013年04月03日对此型号首次建立参数，并于2023年08月31日对参数进行了最后更新。根据夏普 (Sharp)于2011年6月22日发布的版本号为LD-21305A的产品规格书，LQ070Y3DG3B显示分辨率为800×480(RGB) (WVGA)，宽高比为15:9 (宽:高)，像素采用RGB水平条状排列。它的显示区域尺寸为152.4×91.44 (宽×高) mm，外观尺寸为163.2(宽)×104(高)×7.4(厚) mm，表面处理为雾面，Hard coating (3H)，产品净重170/185g (Typ./Max.)。背光方面此产品采用了8S3P WLED发光的侧入式光源，光源的使用寿命为10K小时，不含背光驱动。LQ070Y3DG3B采用了Parallel RGB (1 ch, 8-bit)信号接口，总共40 pins，采用FPC连接，驱屏电压为3.3V (Typ.)。它的典型垂直刷新率Fv为60Hz。如果开发新产品想采用LQ070Y3DG3B液晶模组，屏库®建议您向夏普 (Sharp)或其代理商了解关于LQ070Y3DG3B的最新的生产状态信息和技术信息。屏库®上所显示的面板参数均由屏库电子工程师依据规格书录入，已尽力减少错误，但不能保证参数的完全正确。请以规格书为准！
