| 制造商 | 夏普 (Sharp) | 型号 | LQ070Y3DG02 |
|---|---|---|---|
| 对角尺寸 | 7.0英寸 | 类型 | a-Si TFT-LCD, 液晶模组 |
| 显示区域 | 152.4(W)×91.44(H) mm | 外观尺寸 | 164.9(W)×104(H)×5.3(D) mm |
| 像素排列 | RGB水平条状 | 解析度 | 800×480(RGB), WVGA, 15:9 |
| 面板重量 | 160/175g (Typ./Max.) | 表面处理 | 雾面，Hard coating (3H) |
| 显示亮度 | 280 cd/m² (Typ.) | 对比度 | 450:1 (Typ.) (透射) |
| 推荐视向 | 6 o'clock | 响应时间 | 35 (Typ.)(Tr+Td) ms |
| 可视角度 | 65/65/50/60 (Typ.)(CR≥10)  |
显示模式 | TN，常白显示，透射式 |
| 支持颜色 | 16.7M, 48% NTSC | 应用产品 | |
| 功率消耗 | - | 光源类型 | 8S3P WLED, 10K小时, 无驱动 |
| 刷新率 | 60Hz | 触摸技术 | 4线电阻触摸屏 |
| 接口类型 | 51 pins Parallel RGB (1 ch, 8-bit) , FPC | ||
| 电压供应 | 1.8/2.85V (Typ.)(VDDIO/VCI) | ||
| 应用环境 | 工作温度 -20 ~ 60 °C , 存储温度 -30 ~ 70 °C | ||
中国香港
东莞市
上海市
| 规格书 | 版本号 | 规格书语言 | 文件大小 | 页数 | 原厂发布日期 | 最新 | ||
|---|---|---|---|---|---|---|---|---|
|
LQ070Y3DG02规格书 | LD-22802B | English | 1.1 M | 29 | 2010-9-14 | 最新 |
| 文件类型 | 文件编号 | 原厂发布日期 | ||
 |
LQ070Y3DG02产品停产通知单（EOL） | EU-PDN-20180116-01 | 2018-1-16 | 下载文件 |
|
LQ070Y3DG02产品停产通知单（EOL） | EU-PDN-20180116-01 | 2018-1-16 | 下载文件 |

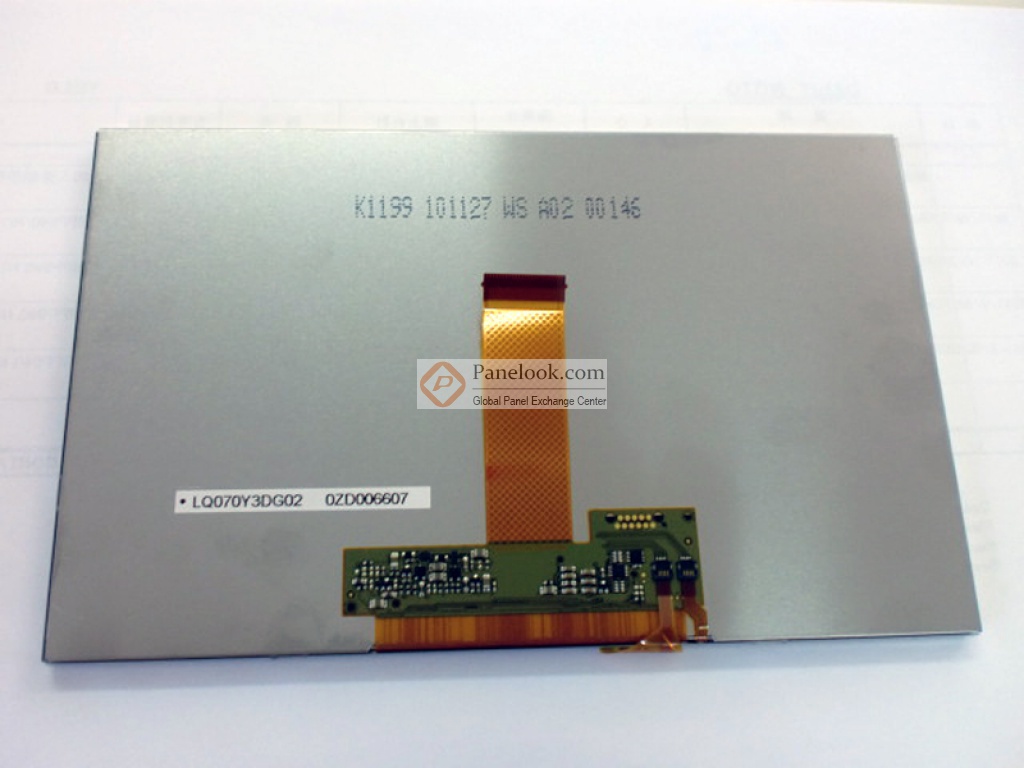

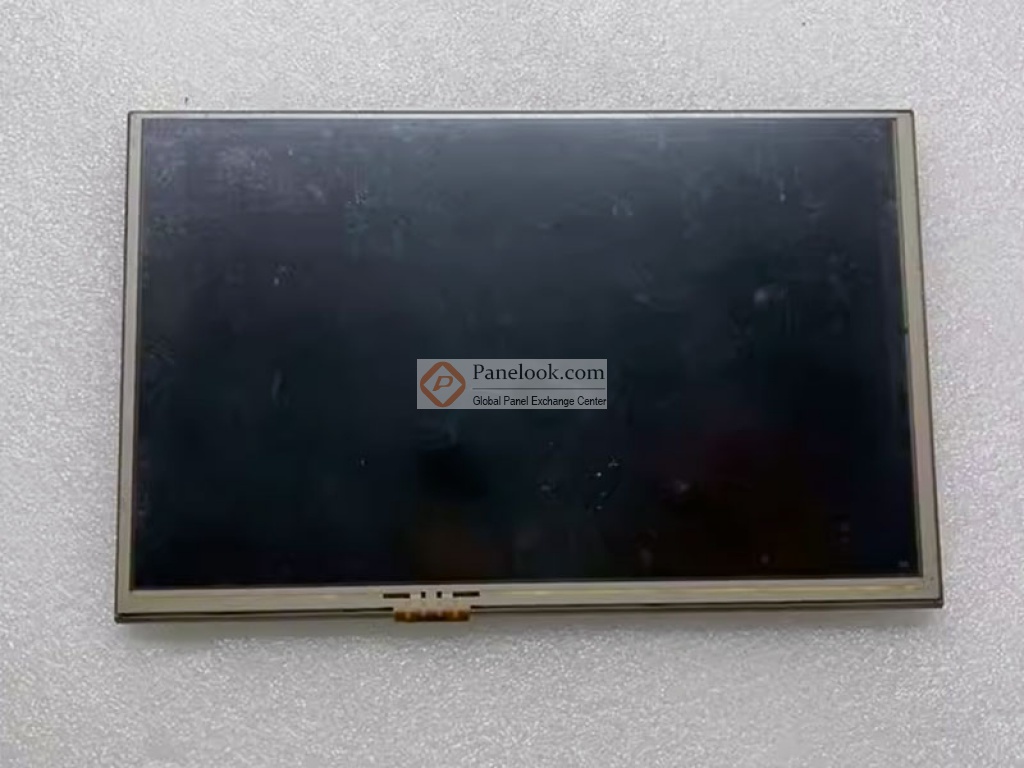

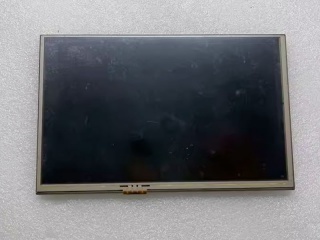

夏普 (Sharp) 推出的LQ070Y3DG02是一款采用a-Si TFT-LCD技术的7.0英寸液晶模组产品，它装配有WLED背光，无背光驱动，4线电阻触摸屏。屏库总结它的典型特征为: 带触摸屏，白光LED背光，表面雾面， 3 in 1 FPC。它的工作温度为 -20 ~ 60°C，存储温度为 -30 ~ 70°C。此型号适合应用于数码相框，便携式DVD。根据屏库掌握的情报此产品于2010年Q3量产，于2020年Q1停产，当前生产状态为已停产。目前LQ070Y3DG02在屏库上有5条现货信息、3家供应商信息，交易氛围活跃。屏库于2013年04月03日对此型号首次建立参数，并于2023年08月31日对参数进行了最后更新。根据夏普 (Sharp)于2010年9月14日发布的版本号为LD-22802B的产品规格书，LQ070Y3DG02显示分辨率为800×480(RGB) (WVGA)，宽高比为15:9 (宽:高)，像素采用RGB水平条状排列。它的显示区域尺寸为152.4×91.44 (宽×高) mm，外观尺寸为164.9(宽)×104(高)×5.3(厚) mm，表面处理为雾面，Hard coating (3H)，产品净重160/175g (Typ./Max.)。背光方面此产品采用了8S3P WLED发光的侧入式光源，光源的使用寿命为10K小时，不含背光驱动。LQ070Y3DG02采用了Parallel RGB (1 ch, 8-bit)信号接口，总共51 pins，采用FPC连接，驱屏电压为1.8/2.85V (Typ.)(VDDIO/VCI)。它的典型垂直刷新率Fv为60Hz。如果开发新产品想采用LQ070Y3DG02液晶模组，屏库®建议您向夏普 (Sharp)或其代理商了解关于LQ070Y3DG02的最新的生产状态信息和技术信息。屏库®上所显示的面板参数均由屏库电子工程师依据规格书录入，已尽力减少错误，但不能保证参数的完全正确。请以规格书为准！
