像素布局 RGB垂直条状
- 显示区域153.6(H)×86.64(V) mm
- 外观尺寸165(H)×104(V)×8.2(D) mm
- 面板重量194g (Typ.)
- 表面处理雾面，Hard coating (3H)
- 面板亮度350 cd/m² (Typ.)
- 对比度 500:1 (Typ.) (TM)
- 可视角度70/70/50/70 (Typ.)(CR≥10)
- 工作模式TN，常白显示，透射式
- 视角方向6 o'clock
- 反应时间16 (Typ.)(Tr+Td) ms
- 显示颜色16.7M, 50% NTSC
- 触摸屏无触摸
- 功率消耗
-
- 光源类型WLED, 20K小时, 含LED驱动
- 工作频率60Hz
-
面板应用
- 信号接口
-
Parallel RGB (1 ch, 8-bit) , 50 pins , 端子
- 工作环境
- 工作温度 -20 ~ 70 °C, 存储温度 -30 ~ 80 °C
LQ070Y3DG05 长期供应 贸易
 深圳市
LQ070Y3DG05 长期供应 贸易
深圳市
夏普液晶模组LQ070Y3DG05规格书
| |
规格书 |
版本号 |
规格书语言 |
文件大小 |
页数 |
原厂发布日期 |
最新 |
|
|
LQ070Y3DG05规格书 |
LD-25104A |
English + Japanese |
1.2 M |
26 |
2013-2-6 |
最新 |
|
|
|
LQ070Y3DG05规格书 |
LD-24455A |
English |
2.5 M |
18 |
2012-4-27 |
|
|
夏普液晶模组LQ070Y3DG05概况

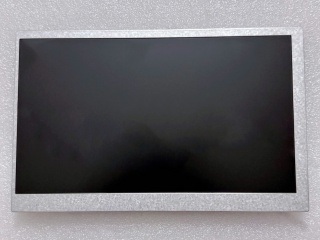

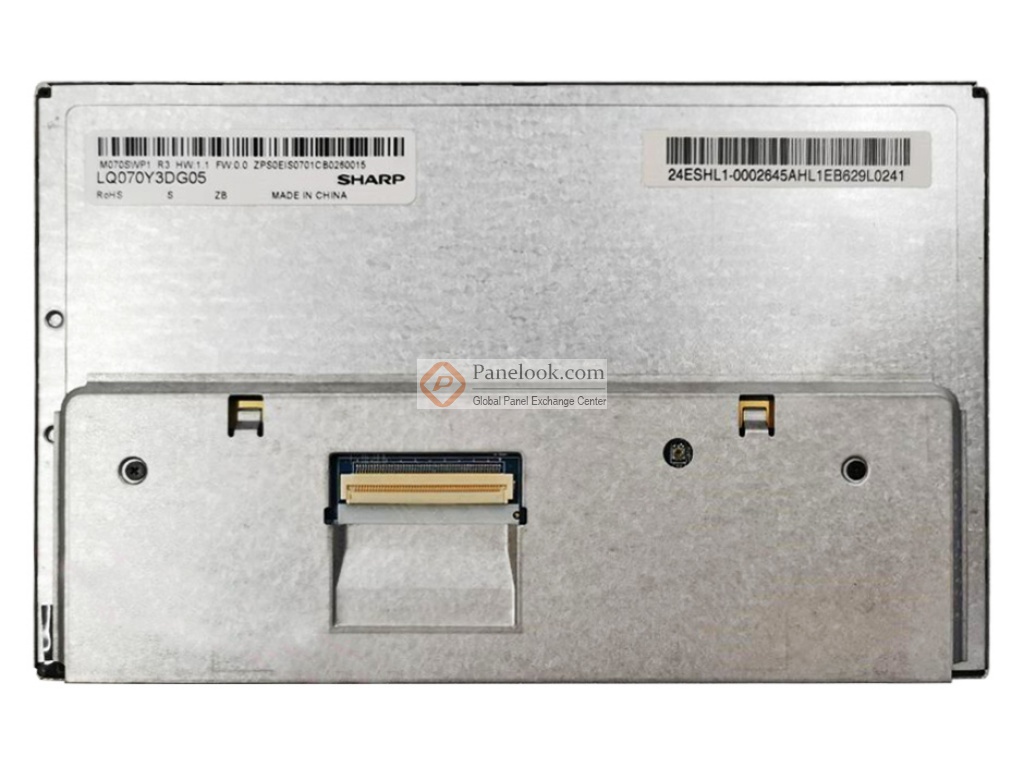

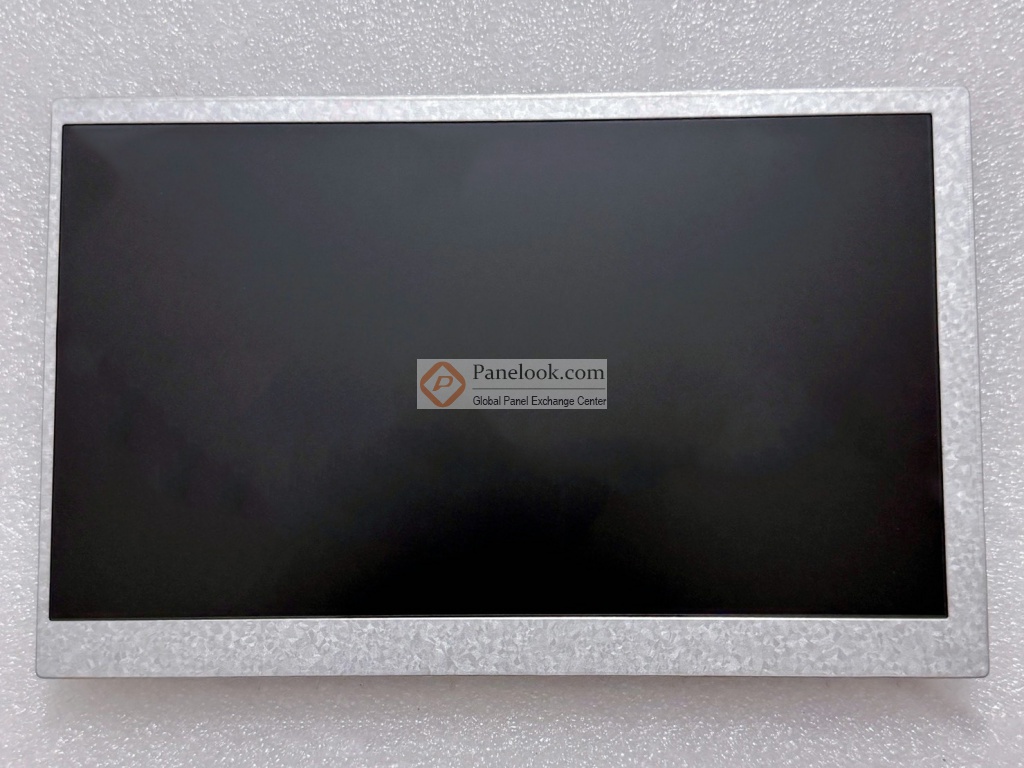

夏普 (Sharp) 推出的LQ070Y3DG05 (别名: M070SWP1 R3)是一款采用a-Si TFT-LCD技术的7.0英寸液晶模组产品，它装配有WLED背光，含LED驱动背光驱动，无触摸。屏库总结它的典型特征为: 白光LED背光，含LED驱动器，上/下,左/右翻转显示，表面雾面， Value IA。它的工作温度为 -20 ~ 70°C，存储温度为 -30 ~ 80°C，耐振动性为1.5G (14.7 m/s²)。此型号适合应用于工业。根据屏库掌握的情报此产品于2013年Q1量产，于2016年Q1停产，当前生产状态为已停产。目前LQ070Y3DG05在屏库上有7条现货信息、3家供应商信息，交易氛围活跃。屏库于2013年04月04日对此型号首次建立参数，并于2023年08月31日对参数进行了最后更新。根据夏普 (Sharp)于2013年2月6日发布的版本号为LD-25104A的产品规格书，LQ070Y3DG05显示分辨率为800(RGB)×480 (WVGA)，宽高比为16:9 (宽:高)，像素采用RGB垂直条状排列。它的显示区域尺寸为153.6×86.64 (宽×高) mm，可视尺寸为156.0×89.04 (宽×高) mm，外观尺寸为165(宽)×104(高)×8.2(厚) mm，表面处理为雾面，Hard coating (3H)，产品净重194g (Typ.)。背光方面此产品采用了WLED发光的侧入式光源，光源的使用寿命为20K小时，含LED驱动。LQ070Y3DG05采用了Parallel RGB (1 ch, 8-bit)信号接口，总共50 pins，采用端子连接，驱屏电压为3.3V (Typ.)。它的典型垂直刷新率Fv为60Hz。如果开发新产品想采用LQ070Y3DG05液晶模组，屏库®建议您向夏普 (Sharp)或其代理商了解关于LQ070Y3DG05的最新的生产状态信息和技术信息。屏库®上所显示的面板参数均由屏库电子工程师依据规格书录入，已尽力减少错误，但不能保证参数的完全正确。请以规格书为准！
|
