夏普液晶模组LQ038Q7DB03概况-全球液晶屏交易中心-屏库

人气指数：18338 2022-04-26 06:54

夏普液晶模组LQ038Q7DB03主要参数

现货数量
800片
长期卖家
暂无
求购数量
暂无
生产状态
已停产

客户发样
--
开始量产
2003,Q2
最后下单
--
最后出货
--

生产信息仅供参考，请与原厂或代理商确认。

品牌	夏普 (Sharp)	型号名称	LQ038Q7DB03
屏幕尺寸	3.8英寸	面板类型	a-Si TFT-LCD, 液晶模组
分辨率	240(RGB)×320, QVGA, 3:4	像素布局	RGB垂直条状
显示区域	57.6×76.8 mm (H×V)	外观尺寸	69×88.6×3.65 mm (H×V×D)
屏幕重量	42.0g (Typ.)	表面处理	Hard coating (3H)
屏幕亮度	90 cd/m² (Typ.)	对比度	75 : 1 (Typ.) [透射] 8:1 (Typ.) [反射]
最佳视向	6 o'clock	光学模式	TN，常白显示，透反射式
可视角度	40/40/40/40 (Typ.)(CR≥2)	响应速度	30/50 (Typ.)(Tr/Td) ms
颜色数量	262K, 18% NTSC	适用于
消耗功率	-	背光类型	WLED, 10K小时, 无驱动
刷新频率	60Hz	触摸功能	无触摸
信号系统	Parallel RGB (1 ch, 6-bit) , FPC , 61 pins
供应电压	5.0/3.3/15.0/-15.0V (Typ.)(VSHA/VSHD/VDD/VSS)
最大额定	存储温度 -25 ~ 70 °C 工作温度 0 ~ 50 °C

共1条现货>>

夏普液晶模组LQ038Q7DB03 VIP卖家现货

TSS Service Center Co., Limited

第14年

夏普液晶模组LQ038Q7DB03规格书

	规格书	版本号	规格书语言	文件大小	页数	原厂发布日期	最新
	LQ038Q7DB03规格书	LCP-03011B	English	967.7 K	22	2003-7-11	最新	付费下载
	LQ038Q7DB03规格书	LCP-03011	English	985.5 K	23	2003-4-16		付费下载

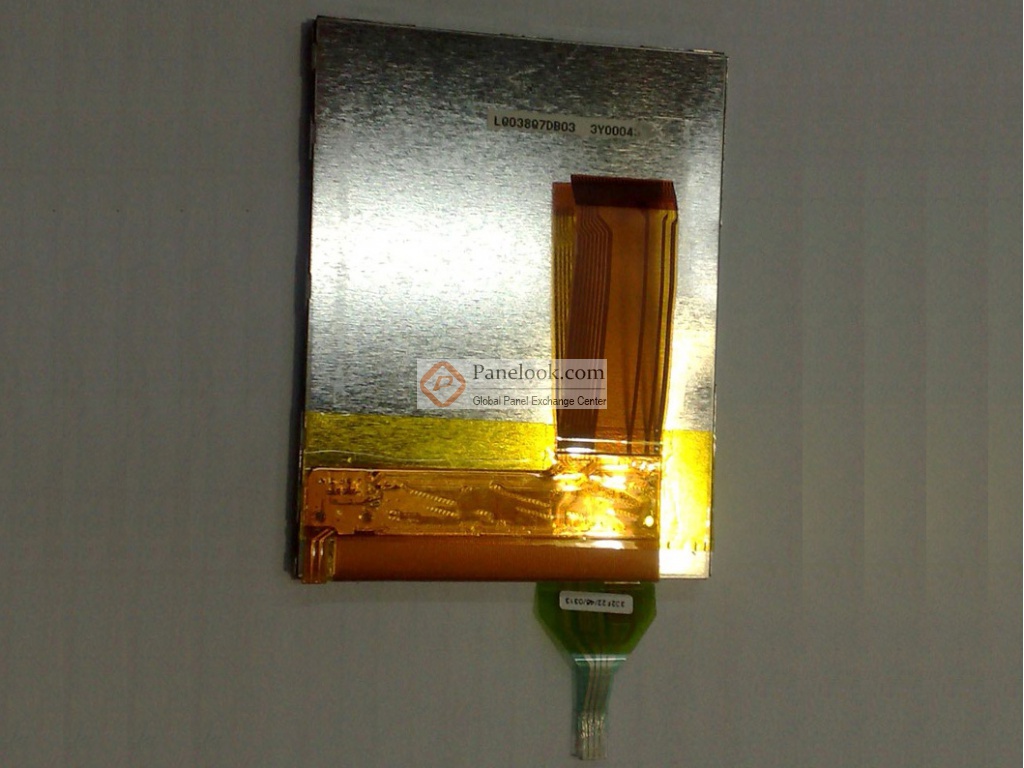

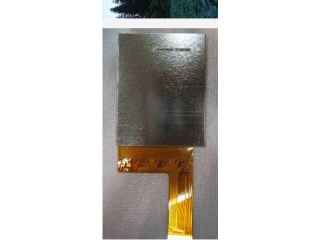

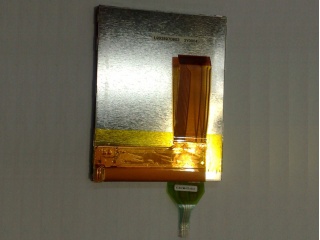

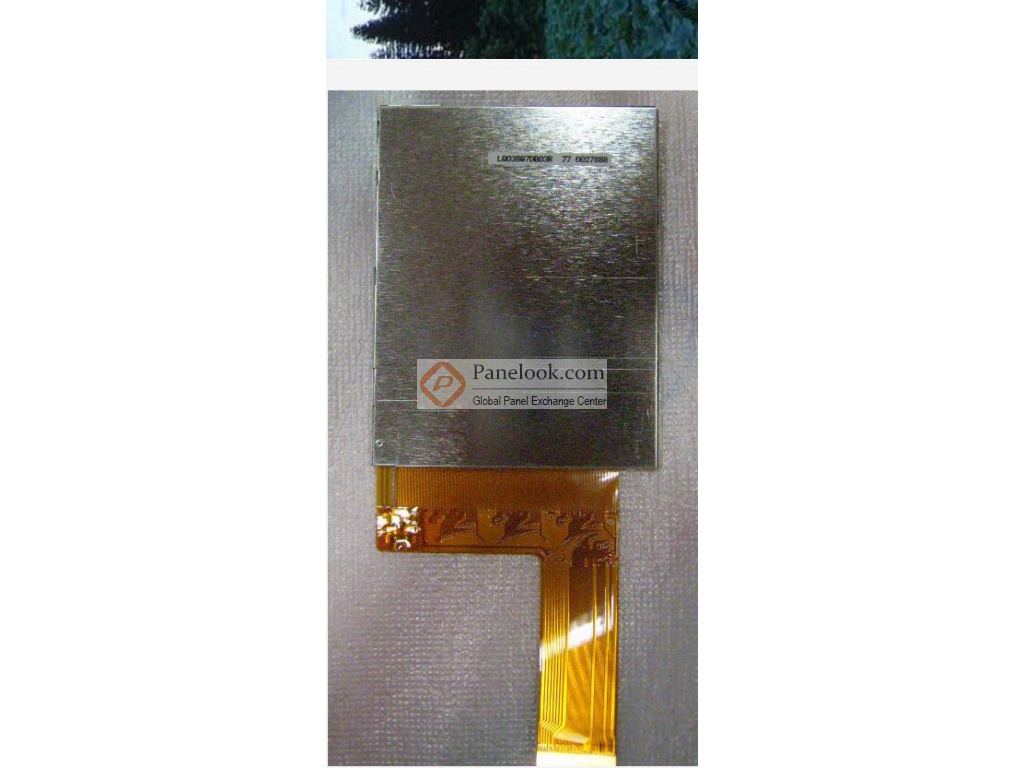

夏普液晶模组LQ038Q7DB03图片

夏普液晶模组LQ038Q7DB03综述

LQ038Q7DB03是夏普 (Sharp)推出的一款3.8吋a-Si TFT-LCD液晶模组产品，它装配有WLED背光，无背光驱动，无触摸。此产品工作温度为 0 ~ 50°C，存储温度为 -25 ~ 70°C。它的典型特征屏库总结为: 肖像模式，半透射半反射式，白光LED背光，上/下,左/右翻转显示， AD-TFT (Advanced TFT)。基于它的特征屏库推荐此型号应用于手持终端等产品。根据屏库掌握的情报此产品于2003年Q2量产，当前生产状态为已停产。目前此型号在屏库上有1条现货信息、0家供应商信息，交易氛围清淡。屏库于2012年06月12日对此型号首次建立参数，并于2022年04月26日对参数进行了最后更新。根据夏普 (Sharp)于2003年7月1日发布的版本号为LCP-03011B的产品规格书，LQ038Q7DB03显示分辨率为240(RGB)×320 (QVGA)，宽高比为3:4 (宽:高)，像素采用RGB垂直条状排列。它的显示区域尺寸为57.6(宽)×76.8(高) mm，外观尺寸为69(宽)×88.6(高)×3.65(厚) mm，可视尺寸为61.2(宽)×80.4(高) mm，表面处理为Hard coating (3H)，产品净重42.0g (Typ.)。背光方面此产品采用了WLED发光的侧入式光源，光源的使用寿命为10K小时，不含背光驱动。LQ038Q7DB03采用了Parallel RGB (1 ch, 6-bit)信号接口，总共61 pins，采用FPC连接，驱屏电压为5.0/3.3/15.0/-15.0V (Typ.)(VSHA/VSHD/VDD/VSS)。它的典型垂直刷新率Fv为60Hz。屏库上标注的生产状态仅供参考，不应作为用户的决策依据。屏库®上所显示的面板参数均由屏库电子工程师依据规格书录入，已尽力减少错误，但不能保证参数的完全正确。请以规格书为准！如果开发新产品想采用此液晶模组，关于LQ038Q7DB03的最新的生产状态信息和技术信息，屏库®建议您咨询夏普 (Sharp)。
