像素布局 RGB垂直条状
- 显示区域57.6(H)×76.8(V) mm
- 外观尺寸69(H)×88.6(V)×3.65(D) mm
- 面板重量42.0g (Typ.)
- 表面处理Hard coating (3H)
- 面板亮度90 cd/m² (Typ.)
- 对比度 75:1 (Typ.) (TM)
8:1 (Typ.) (RF)
- 可视角度40/40/40/40 (Typ.)(CR≥2)
- 工作模式TN，常白显示，透反射式
- 视角方向6 o'clock
- 反应时间30/50 (Typ.)(Tr/Td) ms
- 显示颜色262K, 18% NTSC
- 触摸屏无触摸
- 功率消耗
-
- 光源类型9S1P WLED, 10K小时, 无驱动
- 工作频率60Hz
-
面板应用
- 信号接口
-
Parallel RGB (1 ch, 6-bit) , 61 pins , FPC
- 驱屏电压
- 5.0/3.3/15.0/-15.0V (Typ.)(VSHA/VSHD/VDD/VSS)
- 工作环境
- 工作温度 0 ~ 50 °C, 存储温度 -25 ~ 70 °C
LQ038Q7DB03R 长期供应 贸易
 嘉兴市
夏普液晶模组LQ038Q7DB03R规格书
| |
规格书 |
版本号 |
规格书语言 |
文件大小 |
页数 |
原厂发布日期 |
最新 |
|
|
LQ038Q7DB03R规格书 |
LCP-05007 |
English |
837.1 K |
22 |
2005-5-18 |
最新 |
|

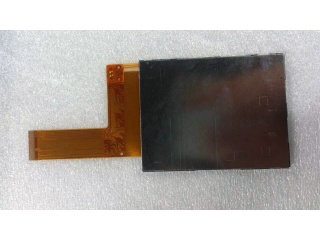

夏普液晶模组LQ038Q7DB03R概况

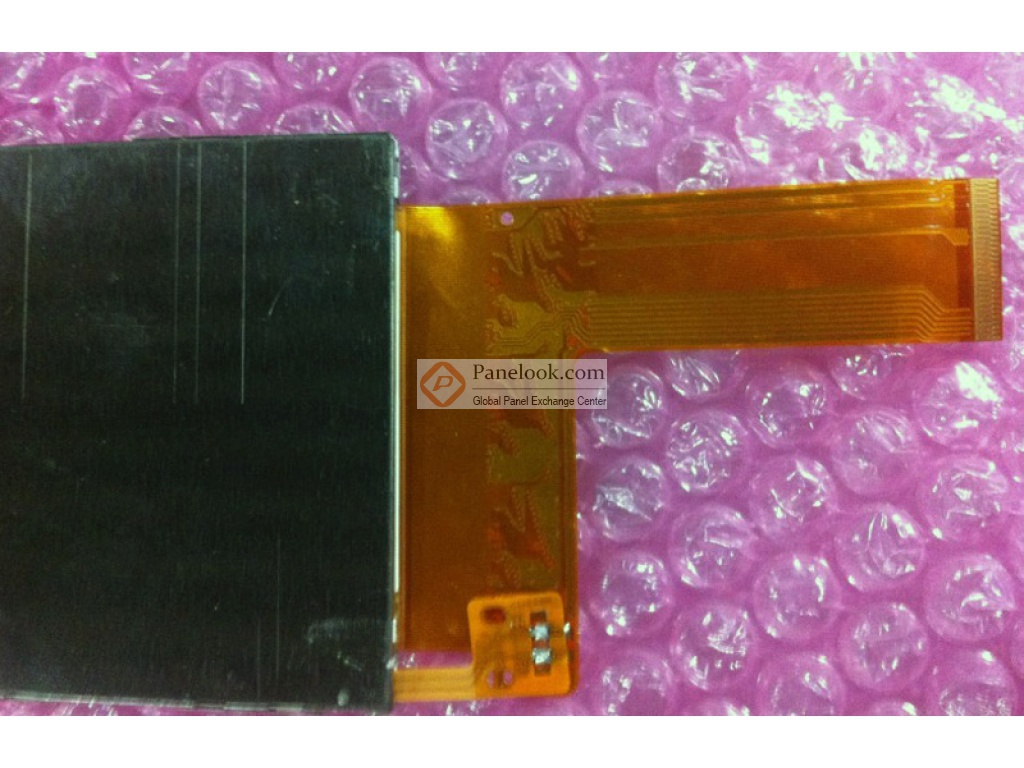

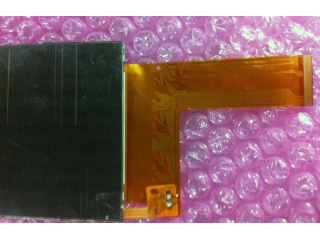

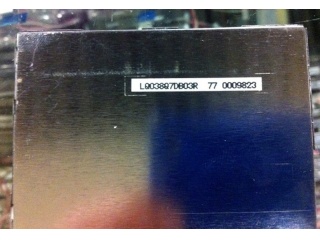

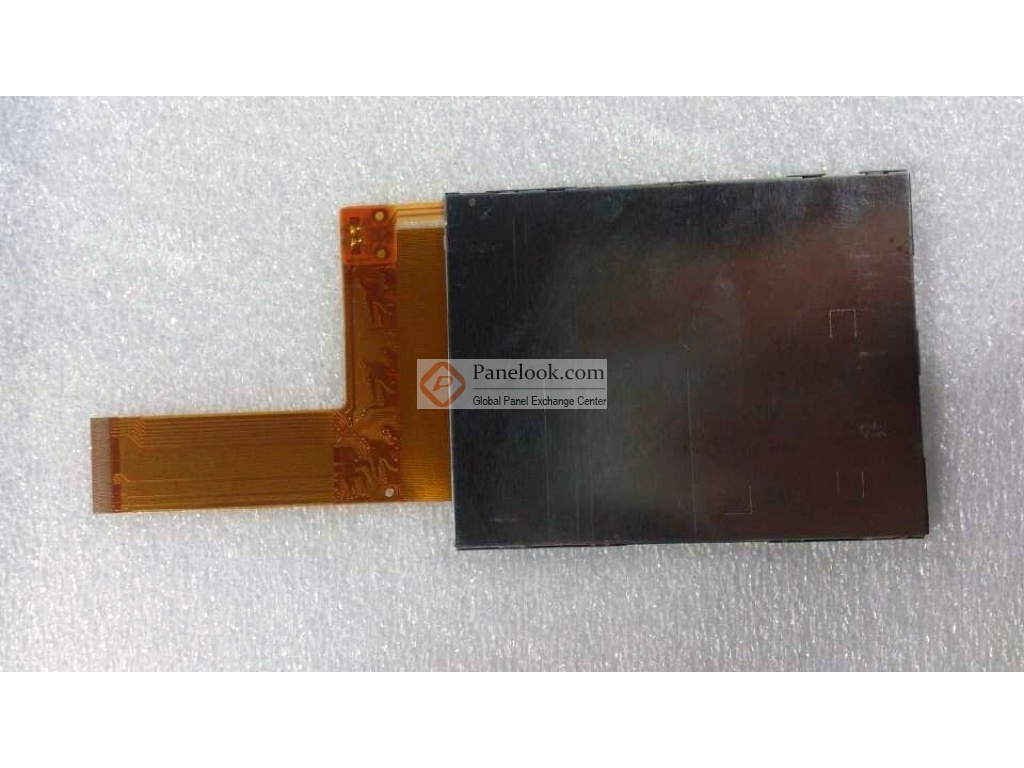

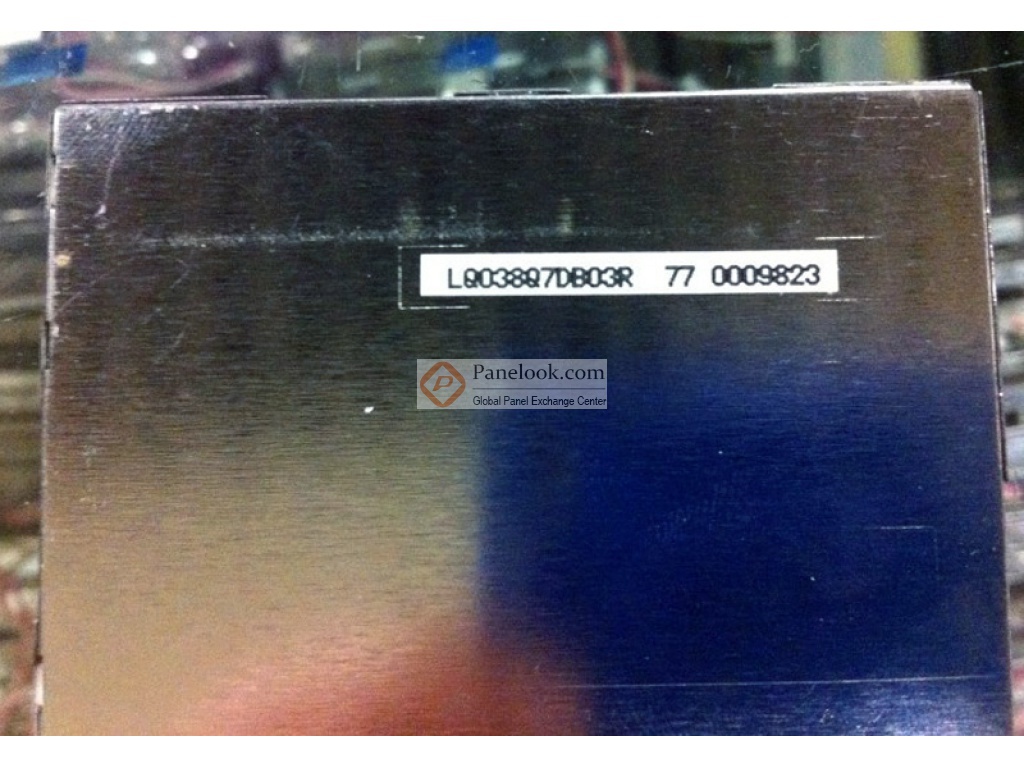

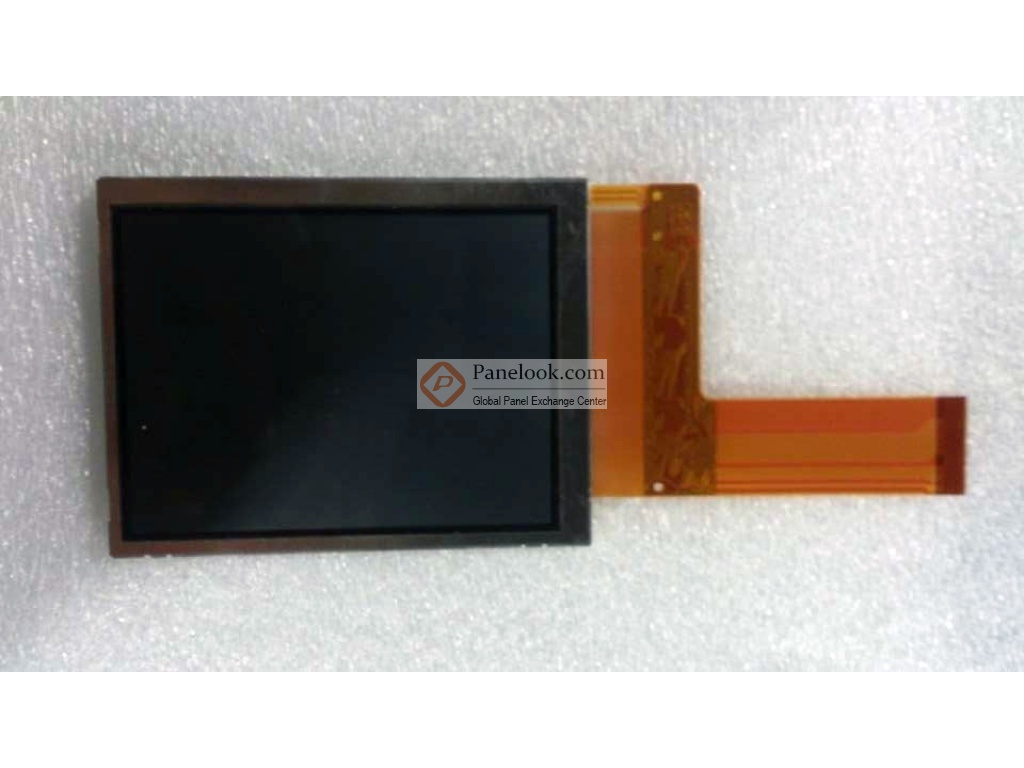

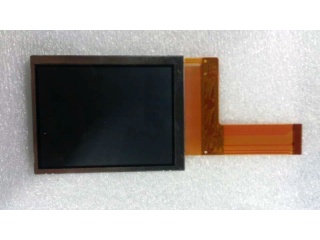

夏普 (Sharp) 推出的LQ038Q7DB03R是一款采用a-Si TFT-LCD技术的3.8英寸液晶模组产品，它装配有WLED背光，无背光驱动，无触摸。屏库总结它的典型特征为: 肖像模式，半透射半反射式，白光LED背光，上/下,左/右翻转显示， AD-TFT (Advanced TFT)。它的工作温度为 0 ~ 50°C，存储温度为 -25 ~ 70°C。此型号适合应用于手持终端。根据屏库掌握的情报此产品于2005年Q2量产，于2013年Q4停产，当前生产状态为已停产。目前LQ038Q7DB03R在屏库上有3条现货信息、1家供应商信息，交易氛围清淡。屏库于2012年07月02日对此型号首次建立参数，并于2023年08月10日对参数进行了最后更新。根据夏普 (Sharp)于2005年5月18日发布的版本号为LCP-05007的产品规格书，LQ038Q7DB03R显示分辨率为240(RGB)×320 (QVGA)，宽高比为3:4 (宽:高)，像素采用RGB垂直条状排列。它的显示区域尺寸为57.6×76.8 (宽×高) mm，可视尺寸为61.2×80.4 (宽×高) mm，外观尺寸为69(宽)×88.6(高)×3.65(厚) mm，表面处理为Hard coating (3H)，产品净重42.0g (Typ.)。背光方面此产品采用了9S1P WLED发光的侧入式光源，光源的使用寿命为10K小时，不含背光驱动。LQ038Q7DB03R采用了Parallel RGB (1 ch, 6-bit)信号接口，总共61 pins，采用FPC连接，驱屏电压为5.0/3.3/15.0/-15.0V (Typ.)(VSHA/VSHD/VDD/VSS)。它的典型垂直刷新率Fv为60Hz。如果开发新产品想采用LQ038Q7DB03R液晶模组，屏库®建议您向夏普 (Sharp)或其代理商了解关于LQ038Q7DB03R的最新的生产状态信息和技术信息。屏库®上所显示的面板参数均由屏库电子工程师依据规格书录入，已尽力减少错误，但不能保证参数的完全正确。请以规格书为准！
|
