像素布局 RGB垂直条状
- 显示区域309.399(H)×173.952(V) mm
- 外观尺寸322.3(H)×204.6(V)×3.6(D) mm
- 面板重量310/320g (Typ./Max.)
- 表面处理镜面 (Haze 0%)，Hard coating (3H)，反射率 4.5% (Typ.)
- 面板亮度200 cd/m² (Typ.)
- 对比度 500:1 (Typ.) (TM)
- 可视角度45/45/15/35 (Typ.)(CR≥10)
- 工作模式TN，常白显示，透射式
- 视角方向6 o'clock
- 反应时间16 (Typ.)(Tr+Td) ms
- 显示颜色262K, 45% NTSC
- 触摸屏无触摸
- 外观样式
中厚 (PCBA平直, 厚3.4~4.0mm)
- 光源类型WLED, 12K小时, 含LED驱动
- 工作频率60Hz
-
面板应用
- 信号接口
-
LVDS (1 ch, 6-bit) , 40 pins , 端子
- 工作环境
- 工作温度 0 ~ 50 °C, 存储温度 -20 ~ 60 °C
LG Display液晶模组LP140WH2-TLQ1规格书
| |
规格书 |
版本号 |
规格书语言 |
文件大小 |
页数 |
原厂发布日期 |
最新 |
|
|
LP140WH2-TLQ1规格书 |
Ver1.0 |
English |
969 K |
23 |
2010-4-5 |
最新 |
|
LG Display液晶模组LP140WH2-TLQ1验货标准(IIS)

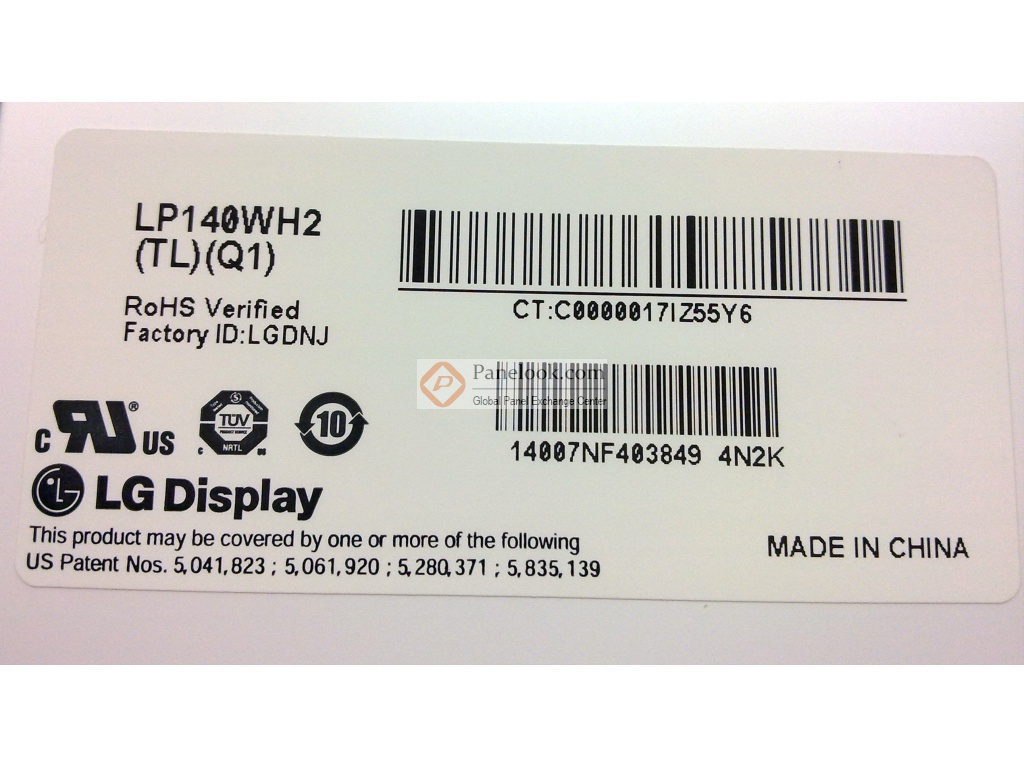

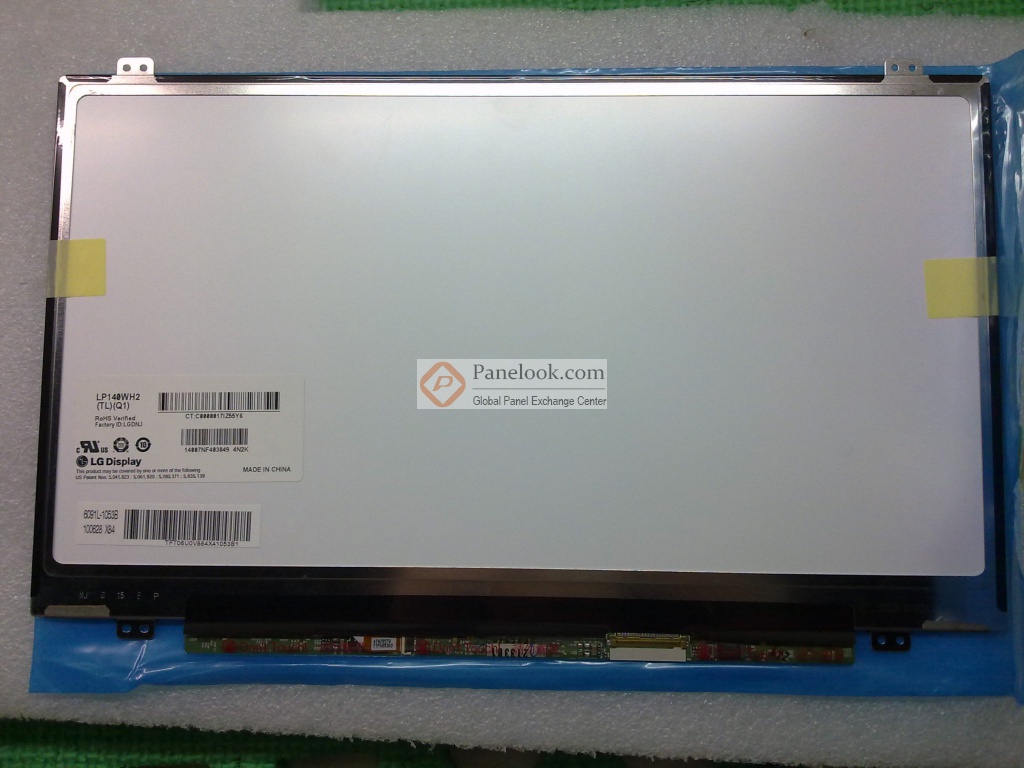

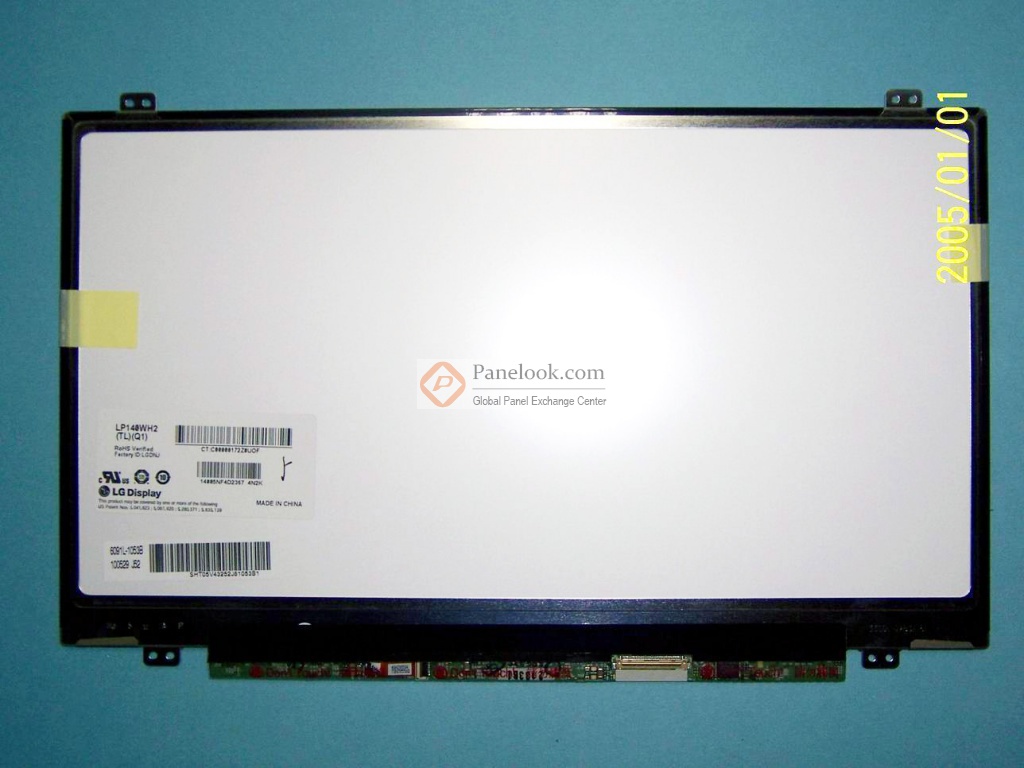

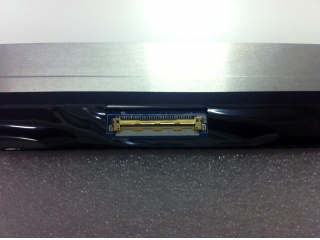

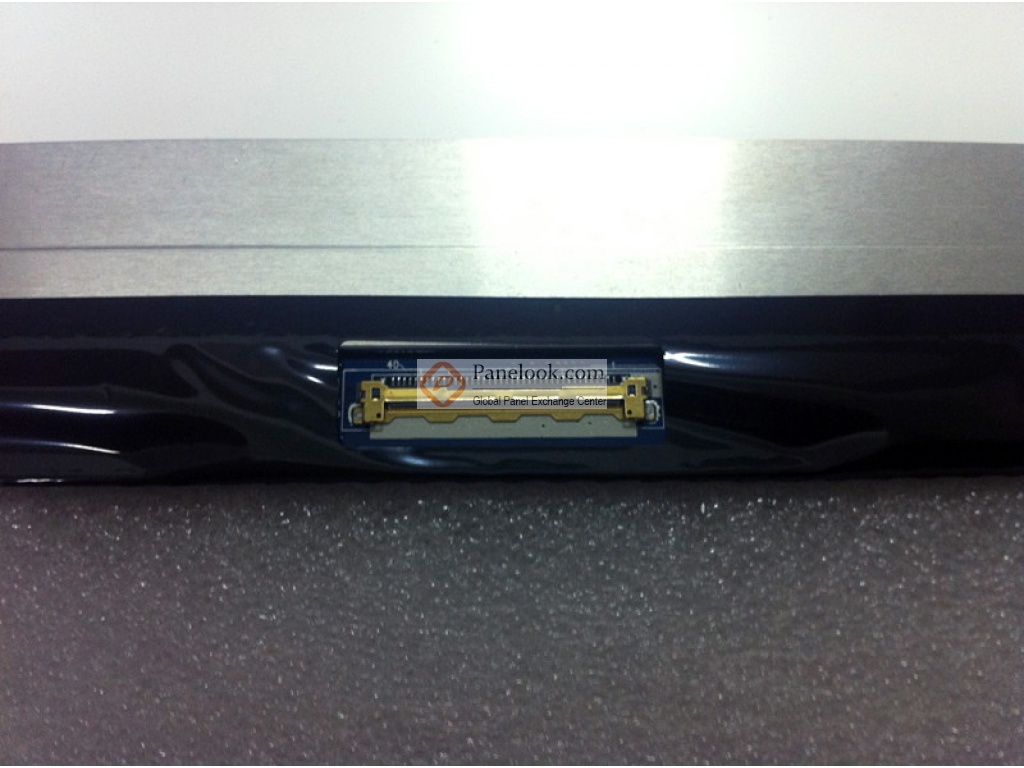

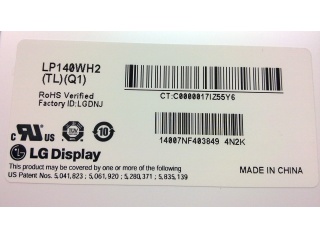

LG Display液晶模组LP140WH2-TLQ1图片
LG Display液晶模组LP140WH2-TLQ1概况
LP140WH2-TLQ1 (别名: LP140WH2 (TL)(Q1))是LG Display (LG Display)推出的一款14.0吋a-Si TFT-LCD液晶模组产品，它装配有WLED背光，含LED驱动背光驱动，无触摸。此产品工作温度为 0 ~ 50°C，存储温度为 -20 ~ 60°C，耐振动性为1.5G (14.7 m/s²)。它的典型特征屏库总结为: 白光LED背光，含LED驱动器，端子倒装，表面镜面。基于它的特征屏库推荐此型号应用于笔记本等产品。根据屏库掌握的情报此产品于2010年Q2量产，当前生产状态为已停产。目前此型号在屏库上有0条现货信息、0家供应商信息，交易氛围清淡。屏库于2012年12月06日对此型号首次建立参数，并于2023年08月08日对参数进行了最后更新。根据LG Display (LG Display)于2010年4月5日发布的版本号为Ver1.0的产品规格书，LP140WH2-TLQ1显示分辨率为1366(RGB)×768 (WXGA)，宽高比为16:9 (宽:高)，像素采用RGB垂直条状排列。它的显示区域尺寸为309.399(宽)×173.952(高) mm，外观尺寸为322.3(宽)×204.6(高)×3.6(厚) mm，可视尺寸为312.40(宽)×176.95(高) mm，表面处理为镜面 (Haze 0%)，Hard coating (3H)，反射率 4.5% (Typ.)，产品净重310/320g (Typ./Max.)外观样式为中厚 (PCBA平直, 厚3.4~4.0mm)。背光方面此产品采用了WLED发光的侧入式光源，光源的使用寿命为12K小时，含LED驱动。LP140WH2-TLQ1采用了LVDS (1 ch, 6-bit)信号接口，总共40 pins，采用端子连接，驱屏电压为3.3V (Typ.)。它的典型垂直刷新率Fv为60Hz。屏库上标注的生产状态仅供参考，不应作为用户的决策依据。屏库®上所显示的面板参数均由屏库电子工程师依据规格书录入，已尽力减少错误，但不能保证参数的完全正确。请以规格书为准！如果开发新产品想采用此液晶模组，关于LP140WH2-TLQ1的最新的生产状态信息和技术信息，屏库®建议您咨询LG Display (LG Display)。
|
