LG Display液晶模组LP140WH2-TLM1主要参数
- 现货数量
暂无
- 长期卖家
暂无
- 求购数量
暂无
- 生产状态
已停产
- 客户发样
2010,Q1
- 开始量产
2010,Q2
- 最后下单
--
- 最后出货
--
生产信息仅供参考，请与原厂或代理商确认。
| 面板品牌 |
LG Display (LG Display) |
面板型号 |
LP140WH2-TLM1  2个兼容型号 |
| 面板尺寸 |
14.0英寸 |
面板类型 |
a-Si TFT-LCD, 液晶模组 |
| 像素数量 |
1366(RGB)×768, WXGA, 16:9 |
像素布局 |
RGB垂直条状 |
|
| 显示区域
| 309.399(H)×173.952(V) mm |
外观尺寸 |
322.3(H)×204.6(V)×3.6(D) mm |
|---|
| 面板重量 |
320g (Max.) |
表面处理 |
雾面，Hard coating (2H) |
| 面板亮度 |
200 cd/m² (Typ.) |
对比度 |
350:1 (Typ.) (TM)
|
| 可视角度 |
40/40/10/30 (Min.)(CR≥10)  |
工作模式 |
TN，常白显示，透射式
|
| 视角方向 |
6 o'clock |
反应时间 |
16 (Typ.)(Tr+Td) ms |
| 外观样式 |
中厚 (PCBA平直, 厚3.4~4.0mm) |
光源类型 |
8S4P WLED, 12K小时, 含LED驱动 |
| 显示颜色 |
262K, 45% NTSC |
触摸屏 |
无触摸 |
| 工作频率 |
60Hz |
面板应用 |
|
| 信号接口 |
LVDS (1 ch, 6-bit) , 40 pins , 端子 |
| 驱屏电压 |
3.3V (Typ.) |
| 工作环境 |
工作温度 0 ~ 50 °C, 存储温度 -20 ~ 60 °C |
LG Display液晶模组LP140WH2-TLM1规格书
LG Display液晶模组LP140WH2-TLM1验货标准(IIS)

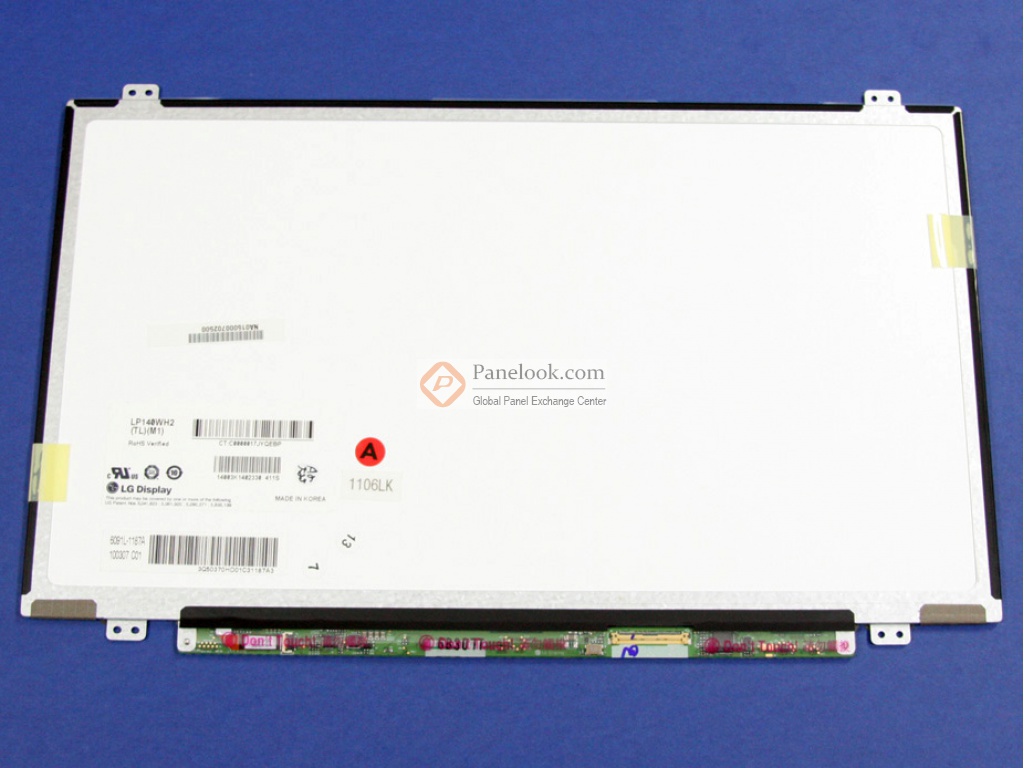

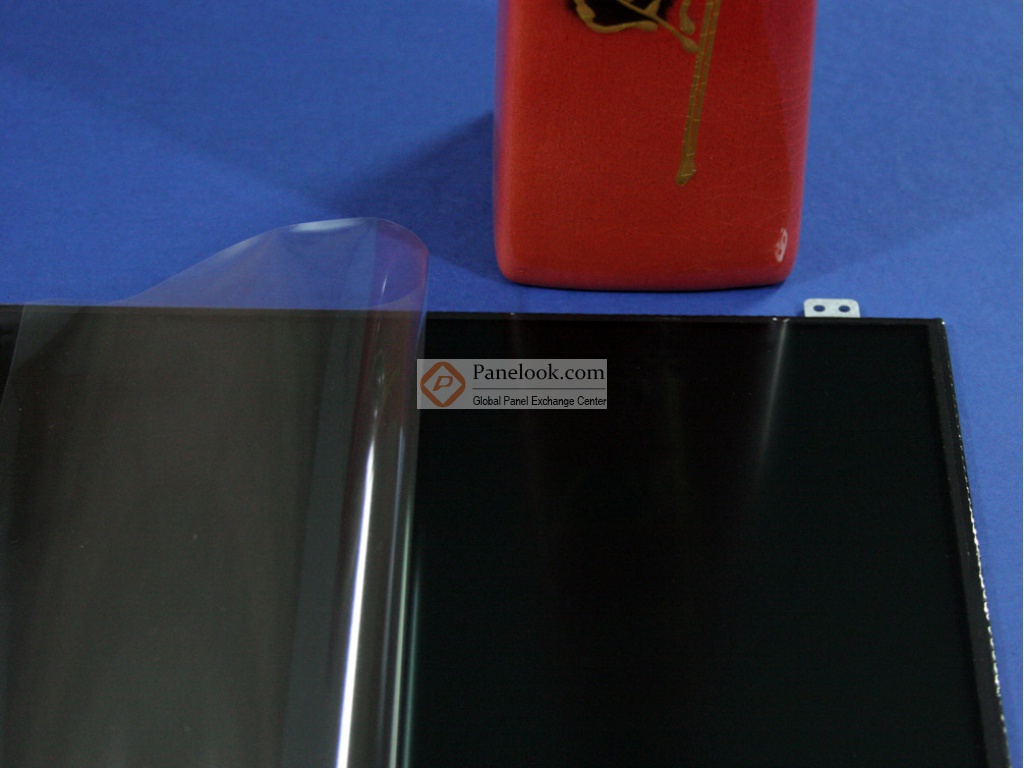

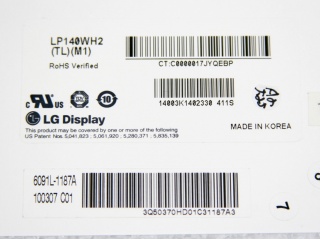

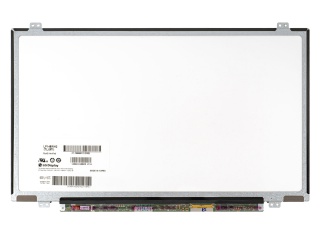

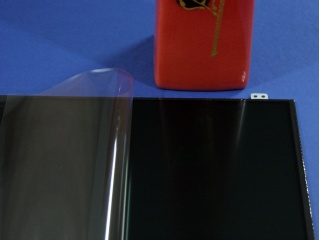

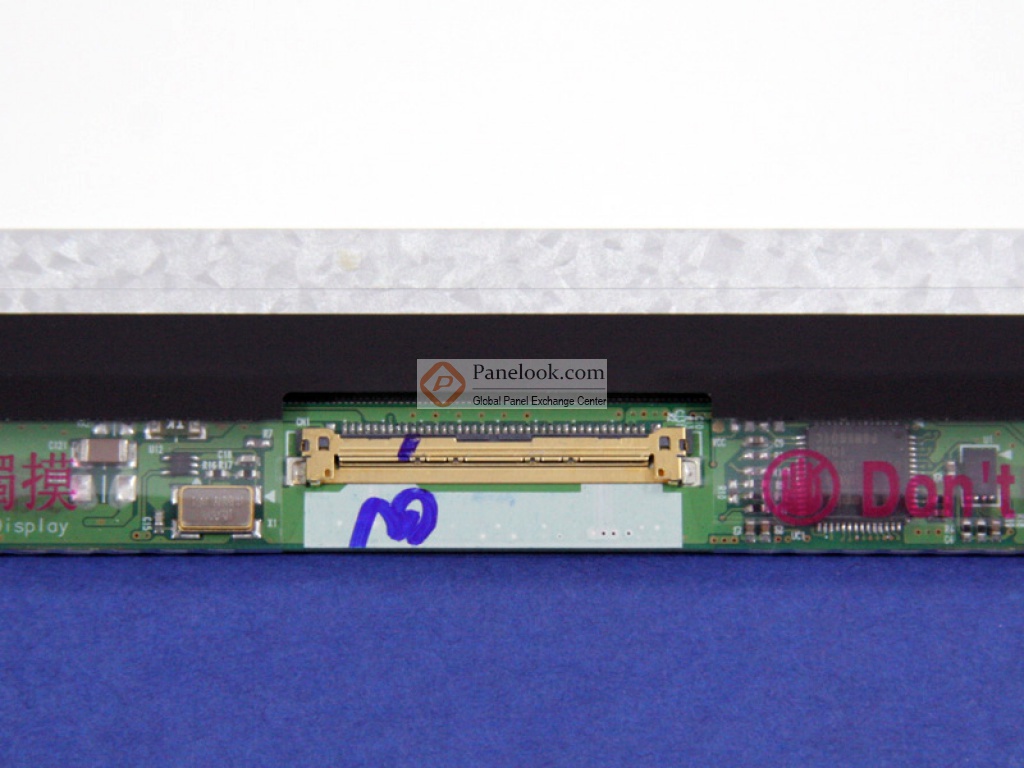

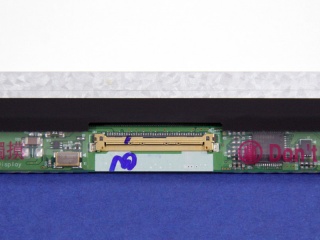

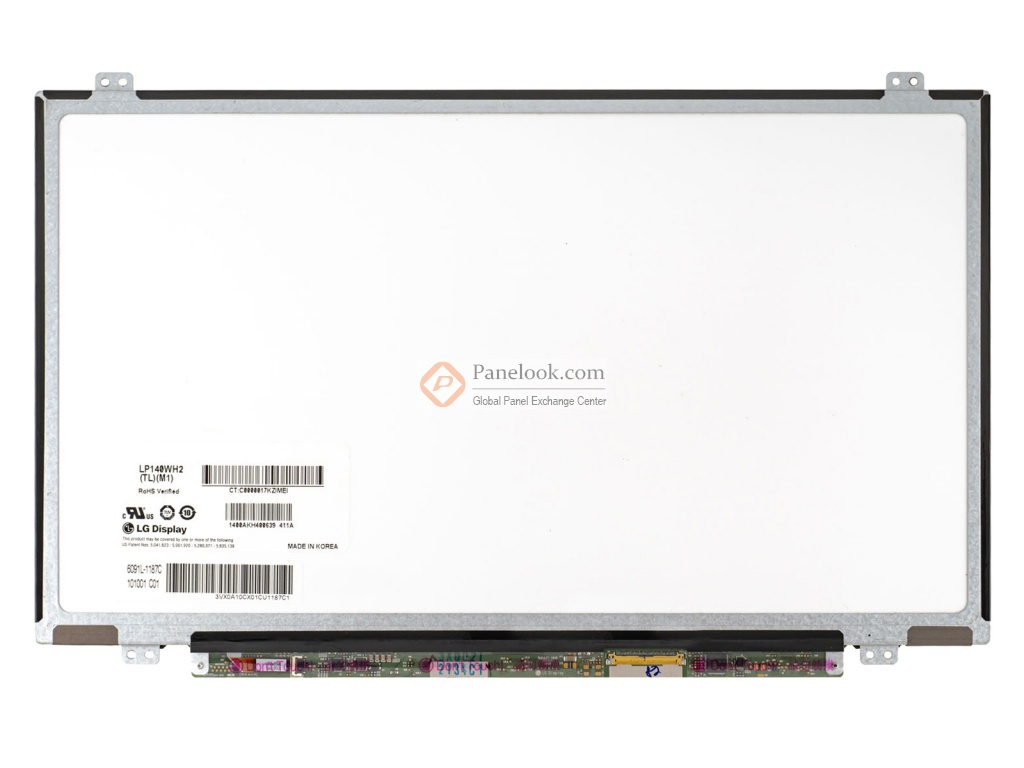

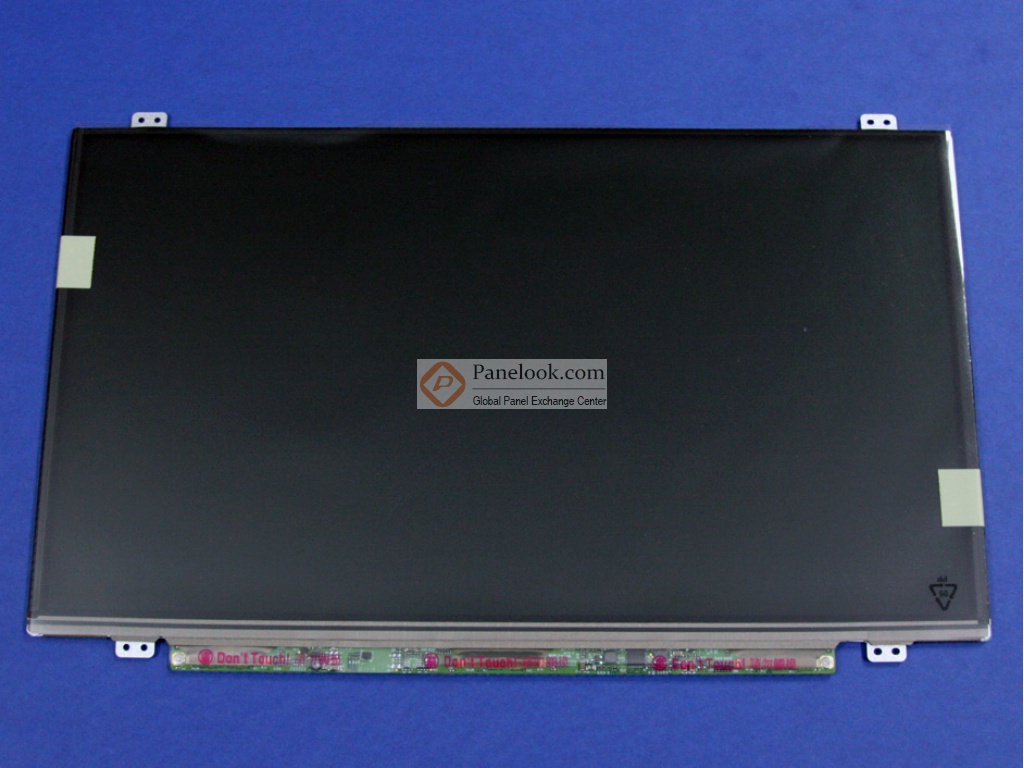

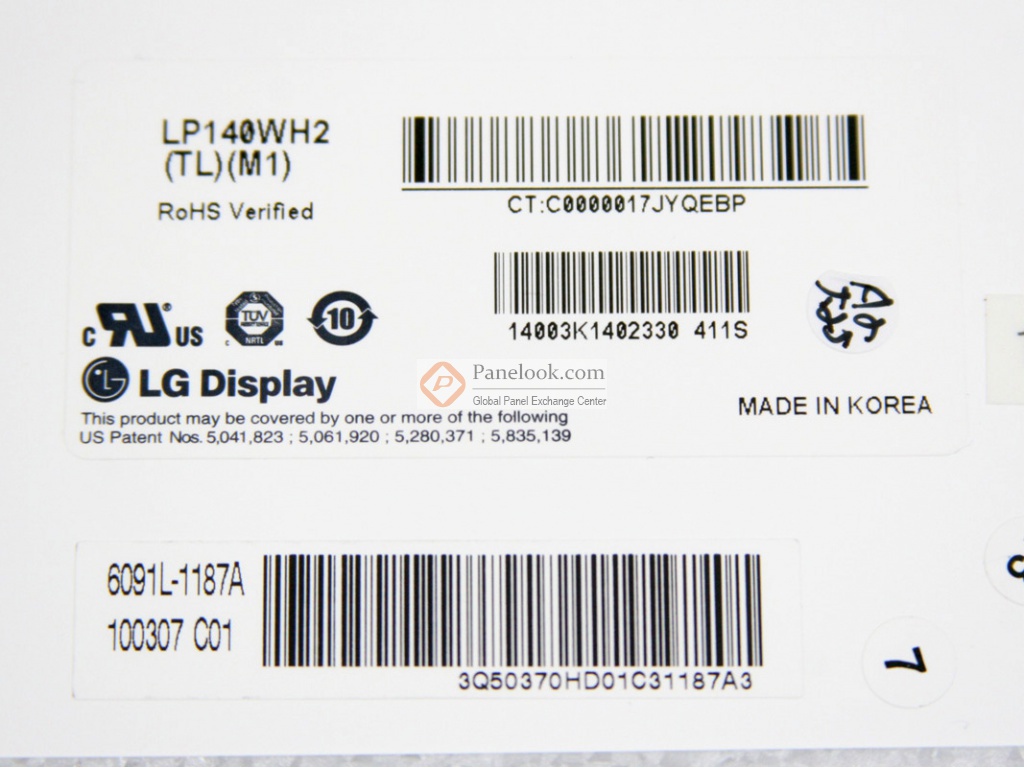

LG Display液晶模组LP140WH2-TLM1图片
LG Display液晶模组LP140WH2-TLM1综述
LP140WH2-TLM1 (别名: LP140WH2 (TL)(M1)) (产品代码: LGD02A3)是LG Display (LG Display)推出的一款14.0吋a-Si TFT-LCD液晶模组产品，它装配有WLED背光，含LED驱动背光驱动，无触摸。此产品工作温度为 0 ~ 50°C，存储温度为 -20 ~ 60°C，耐振动性为1.5G (14.7 m/s²)。它的典型特征屏库总结为: 白光LED背光，含LED驱动器，端子倒装，表面雾面。基于它的特征屏库推荐此型号应用于笔记本等产品。根据屏库掌握的情报此产品于2010年Q2量产，当前生产状态为已停产。目前此型号在屏库上有0条现货信息、0家供应商信息，交易氛围清淡。屏库于2012年07月24日对此型号首次建立参数，并于2023年08月08日对参数进行了最后更新。根据LG Display (LG Display)于2010年6月28日发布的版本号为Ver1.0的产品规格书，LP140WH2-TLM1显示分辨率为1366(RGB)×768 (WXGA)，宽高比为16:9 (宽:高)，像素采用RGB垂直条状排列。它的显示区域尺寸为309.399(宽)×173.952(高) mm，外观尺寸为322.3(宽)×204.6(高)×3.6(厚) mm，可视尺寸为313.40(宽)×177.45(高) mm，表面处理为雾面，Hard coating (2H)，产品净重320g (Max.)外观样式为中厚 (PCBA平直, 厚3.4~4.0mm)。背光方面此产品采用了8S4P WLED发光的侧入式光源，光源的使用寿命为12K小时，含LED驱动。LP140WH2-TLM1采用了LVDS (1 ch, 6-bit)信号接口，总共40 pins，采用端子连接，驱屏电压为3.3V (Typ.)。它的典型垂直刷新率Fv为60Hz。屏库上标注的生产状态仅供参考，不应作为用户的决策依据。屏库®上所显示的面板参数均由屏库电子工程师依据规格书录入，已尽力减少错误，但不能保证参数的完全正确。请以规格书为准！如果开发新产品想采用此液晶模组，关于LP140WH2-TLM1的最新的生产状态信息和技术信息，屏库®建议您咨询LG Display (LG Display)。
