RGB垂直条状
分辨率
1920(RGB)×1080, FHD, 16:9
- 外观尺寸
- 350.66×216.69×3.2 mm (H×V×D)
- 显示区域
- 344.16×193.59 mm (H×V)
- 屏幕重量
- 380g (Max.)
- 表面处理
- 雾面，Hard coating (3H)
- 屏幕亮度
- 220 cd/m² (Typ.)
- 对比度
- 1000 : 1 (Typ.) [透射]
- 最佳视向
- 全视角
- 光学模式
- FFS，常黑显示，透射式
- 可视角度
- 85/85/85/85 (Typ.)(CR≥10)
- 响应速度
- 25 (Typ.)(Tr+Td) ms
- 颜色数量
- 262K, 45% NTSC
- 适用于
-
- 外观样式
- 薄屏 (PCBA平直, 厚度≤3.2mm)
- 背光类型
- WLED, 15K小时, 含LED驱动
- 刷新频率
- 60Hz
- 触摸功能
- 无触摸
- 信号系统
- eDP (2 Lanes) , eDP1.2 , HBR1 (2.7G/lane) , 端子 , 30 pins
- 供应电压
- 3.3V (Typ.)
- 最大额定
- 存储温度 -20 ~ 60 °C 工作温度 0 ~ 50 °C
共1条现货>>
中电熊猫液晶模组LM156LFCL03 VIP卖家现货
中电熊猫液晶模组LM156LFCL03规格书
| |
规格书 |
版本号 |
规格书语言 |
文件大小 |
页数 |
原厂发布日期 |
最新 |
|
|
LM156LFCL03规格书 |
Rev.1 |
English |
1.2 M |
23 |
2018-11-12 |
最新 |
|
中电熊猫液晶模组LM156LFCL03验货标准(IIS)
中电熊猫液晶模组LM156LFCL03概况

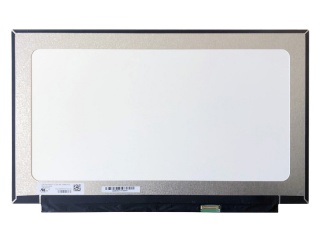

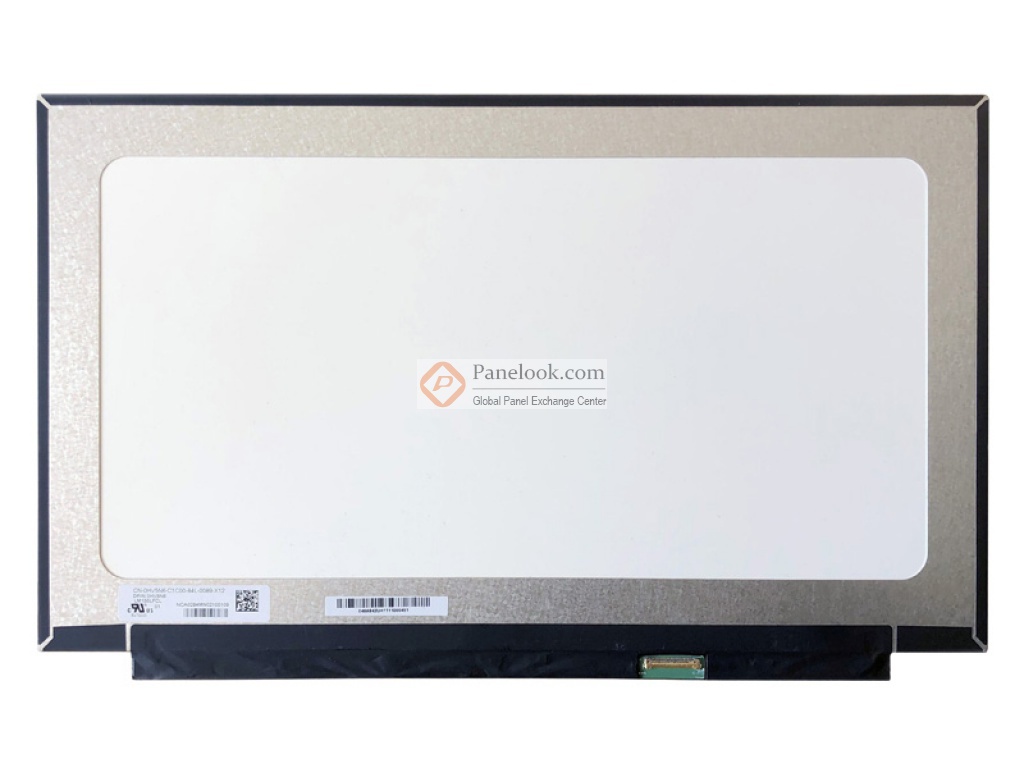

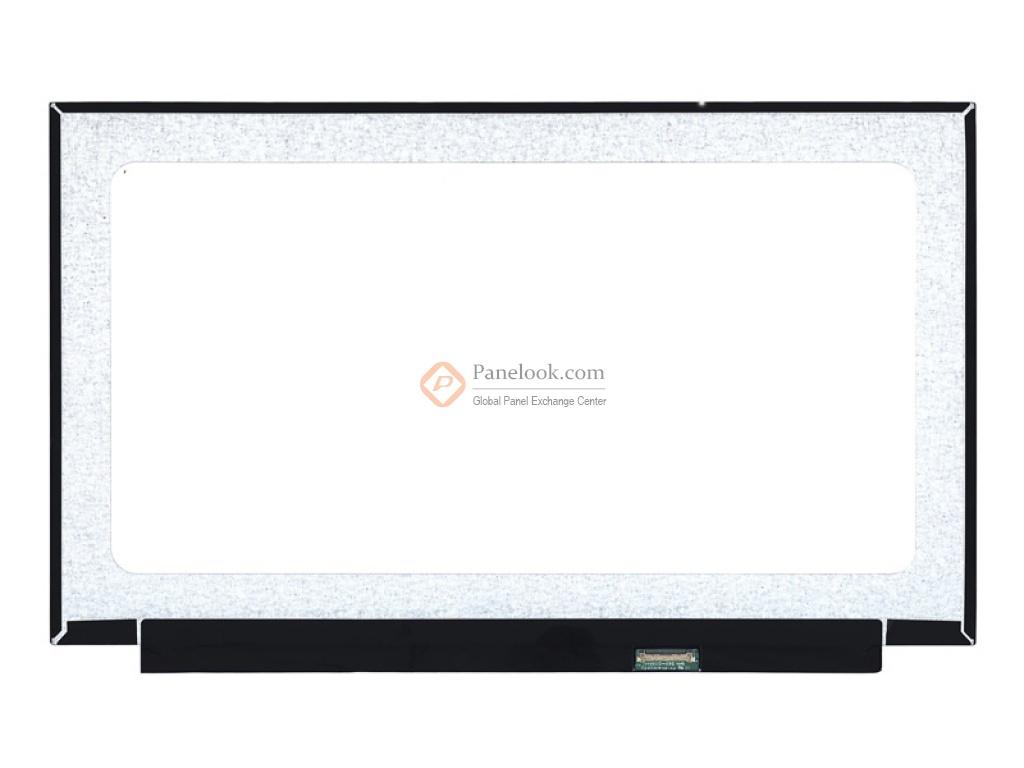

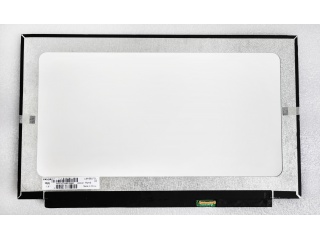

LM156LFCL03 (产品代码: NCP002D)是中电熊猫 (PANDA)推出的一款15.6吋Oxide TFT-LCD液晶模组产品，它装配有WLED背光，含LED驱动背光驱动，无触摸。此产品工作温度为 0 ~ 50°C，存储温度为 -20 ~ 60°C。它的典型特征屏库总结为: 白光LED背光，含LED驱动器，端子倒装，表面雾面， eDP1.2, SDRRS, SSC, CABC。基于它的特征屏库推荐此型号应用于笔记本等产品。根据屏库掌握的情报此产品于2019年Q1量产，于2023年Q1停产，当前生产状态为已停产。目前此型号在屏库上有1条现货信息、0家供应商信息，交易氛围清淡。屏库于2020年03月06日对此型号首次建立参数，并于2026年01月23日对参数进行了最后更新。根据中电熊猫 (PANDA)于2018年11月12日发布的版本号为Rev.1的产品规格书，LM156LFCL03显示分辨率为1920(RGB)×1080 (FHD)，宽高比为16:9 (宽:高)，像素采用RGB垂直条状排列。它的显示区域尺寸为344.16(宽)×193.59(高) mm，外观尺寸为350.66(宽)×216.69(高)×3.2(厚) mm，表面处理为雾面，Hard coating (3H)，产品净重380g (Max.)外观样式为薄屏 (PCBA平直, 厚度≤3.2mm)。背光方面此产品采用了WLED发光的侧入式光源，光源的使用寿命为15K小时，含LED驱动。LM156LFCL03采用了eDP (2 Lanes)信号接口，总共30 pins，采用端子连接，驱屏电压为3.3V (Typ.)。它的典型垂直刷新率Fv为60Hz。屏库上标注的生产状态仅供参考，不应作为用户的决策依据。屏库®上所显示的面板参数均由屏库电子工程师依据规格书录入，已尽力减少错误，但不能保证参数的完全正确。请以规格书为准！如果开发新产品想采用此液晶模组，关于LM156LFCL03的最新的生产状态信息和技术信息，屏库®建议您咨询中电熊猫 (PANDA)。
|
