像素布局
RGB垂直条状
显示区域 309.312(H)×173.988(V) mm外观尺寸 315.81(H)×197.57(V)×3(D) mm
面板重量 285g (Max.)表面处理 Hard coating
面板亮度 250 cd/m² (Typ.)对比度 1000:1 (Typ.) (TM)
可视角度 89/89/89/89 (Typ.)(CR≥10)  工作模式 PAS，常黑显示，透射式
视角方向 全视角反应时间 25 (Typ.)(Tr+Td) ms
显示颜色 16.7M, 45% NTSC触摸屏 无触摸
-
外观样式
薄屏 (PCBA平直, 厚度≤3.2mm)
光源类型 WLED, 15K小时, 含LED驱动, DC调光
工作频率 60Hz (AMD FreeSync)-
面板应用
- 信号接口
-
eDP (2 Lanes) , eDP1.2 , HBR1 (2.7G/lane) , 30 pins , 端子
- 工作环境
- 工作温度 0 ~ 50 °C, 存储温度 -20 ~ 60 °C
中电熊猫液晶模组LM140LF2L05规格书
| |
规格书 |
版本号 |
规格书语言 |
文件大小 |
页数 |
原厂发布日期 |
最新 |
|
|
LM140LF2L05规格书 |
Rev.HV1.0 |
English |
1.1 M |
24 |
2020-12-14 |
最新 |
|

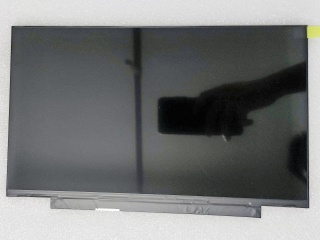

中电熊猫液晶模组LM140LF2L05综述
LM140LF2L05 (产品代码: NCP0062)是南京中电熊猫液晶显示科技有限公司 (中电熊猫，PANDA) 推出的一款采用Oxide TFT-LCD技术的14.0英寸液晶模组产品，它装配有WLED背光，含LED驱动背光驱动，无触摸。根据中电熊猫 (PANDA)于2020年12月14日发布的版本号为Rev.HV1.0的产品规格书，LM140LF2L05显示分辨率为1920(RGB)×1080 (FHD)，宽高比为16:9 (宽:高)，像素采用RGB垂直条状排列。它的显示区域尺寸为309.312×173.988 (宽×高) mm，外观尺寸为315.81×197.57 (宽×高)×3(厚) mm，表面处理为Hard coating，产品净重285g (Max.)外观样式为薄屏 (PCBA平直, 厚度≤3.2mm)。背光方面此产品采用了WLED发光的侧入式光源，光源的使用寿命为15K小时，含LED驱动。LM140LF2L05采用了eDP (2 Lanes)信号接口，总共30 pins，采用端子连接，驱屏电压为3.3V (Typ.)。它的典型垂直刷新率Fv为60Hz。如果开发新产品想采用LM140LF2L05液晶模组，屏库®建议您向中电熊猫 (PANDA)或其代理商了解关于LM140LF2L05的最新的生产状态信息和技术信息。屏库®上所显示的面板参数均由屏库电子工程师依据规格书录入，已尽力减少错误，但不能保证参数的完全正确。请以规格书为准！根据屏库掌握的情报此产品于2021年Q1量产，当前生产状态为已停产。目前LM140LF2L05在屏库上有0条现货信息、0家供应商信息，交易氛围清淡。屏库于2021年09月13日对此型号首次建立参数，并于2026年01月23日对参数进行了最后更新。它的工作温度为 0 ~ 50°C，存储温度为 -20 ~ 60°C。基于它白光LED背光，含LED驱动器，端子倒装，AMD FreeSync， eDP1.2, Free-Sync, SDRRS, SSC, LED DC Dimming等特征，此型号推荐使用于笔记本。
|
