HT140WXB-501

代码：BOE059F BOE05A8

白光LED背光, 含LED驱动器, 端子倒装, 表面镜面
面板概况 详细参数 现货信息 供应商 触摸屏 高性价比 求购信息
人气指数：42093 2024-07-17 08:30

京东方液晶模组HT140WXB-501主要参数

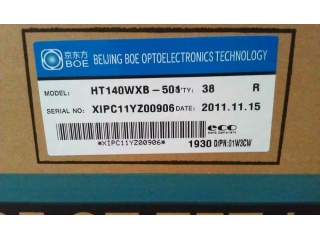

  • 京东方液晶模组HT140WXB-501

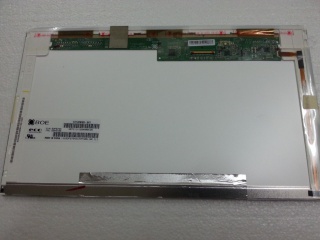

  • 京东方液晶模组HT140WXB-501

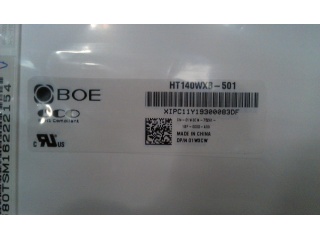

  • 京东方液晶模组HT140WXB-501
  • 笔记本屏
    • 现货数量
      暂无
    • 长期卖家
      暂无
    • 求购数量
      暂无
    • 生产状态
      已停产
    • 客户发样
      --
    • 开始量产
      2010,Q4
    • 最后下单
      --
    • 最后出货
      --
    生产信息仅供参考，请与原厂或代理商确认。
    • 白光LED背光
    • 含LED驱动器
    • 端子倒装
    • 表面镜面
    面板品牌
    面板尺寸
    像素数量
    显示区域
    面板重量
    面板亮度
    可视角度
    视角方向
    显示颜色
    工作频率
    外观式样
    京东方 (BOE)
    14.0英寸
    1366(RGB)×768, WXGA, 16:9
    309.399(H)×173.952(V) mm
    350g (Max.)
    200 cd/m² (Typ.)
    45/45/20/40 (Typ.)(CR≥10)
    6 o'clock
    262K, 46% NTSC
    60Hz
    厚屏 (PCBA弯折, 厚度≥5.2mm)
    面板型号
    面板类型
    像素布局
    外观尺寸
    表面处理
    对比度
    工作模式
    反应时间
    面板应用
    触摸屏
    灯管类型
    HT140WXB-501 兼容型号 4个兼容型号
    a-Si TFT-LCD, 液晶模组
    RGB垂直条状
    323.5(H)×192(V)×5.2(D) mm
    镜面 (Haze 0%)，Hard coating (3H)
    600:1 (Typ.) (透射)
    TN，常白显示，透射式
    8 (Typ.)(Tr+Td) ms
    无触摸
    WLED, 15K小时, 含LED驱动
    信号接口
    驱屏电压
    工作环境
    LVDS (1 ch, 6-bit) , 40 pins , 端子
    3.3V (Typ.)
    工作温度: 0 ~ 50 °C, 存储温度: -20 ~ 60 °C

    京东方液晶模组HT140WXB-501规格书

       规格书 版本号 规格书语言 文件大小 页数 原厂发布日期 最新
    有PDF  HT140WXB-501规格书 Rev.P0 English 1.2 M 32  2010-7-22
    有PDF  HT140WXB-501规格书 Rev.0 English 2.1 M 36  2010-10-12  最新

    京东方液晶模组HT140WXB-501验货标准(IIS)

    IIS对应检验产品 原厂等级 (坏点数量) MURA判定 通用等级 版本号 原厂发布日期
    PDF 14.0 WXGA Series VIP会员可看 VIP会员可看 B Grade Rev.O  2011-8-19  IIS下载
    PDF 14.0 WXGA Series VIP会员可看 VIP会员可看 A Grade Rev.O  2009-2-20  IIS下载
    PDF 14.0 WXGA Series VIP会员可看 VIP会员可看 B Grade Rev.O  2009-2-13  IIS下载
    PDF 14.0 WXGA Series VIP会员可看 VIP会员可看 A+ Grade Rev.O  2009-2-13  IIS下载

    京东方液晶模组HT140WXB-501图片

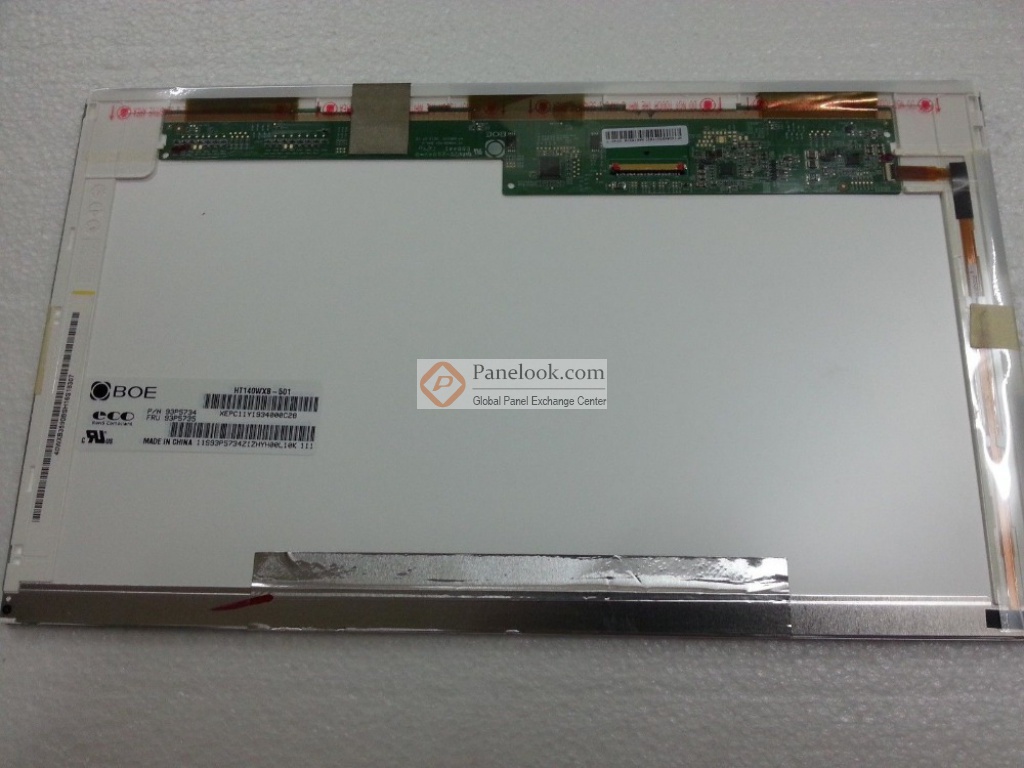

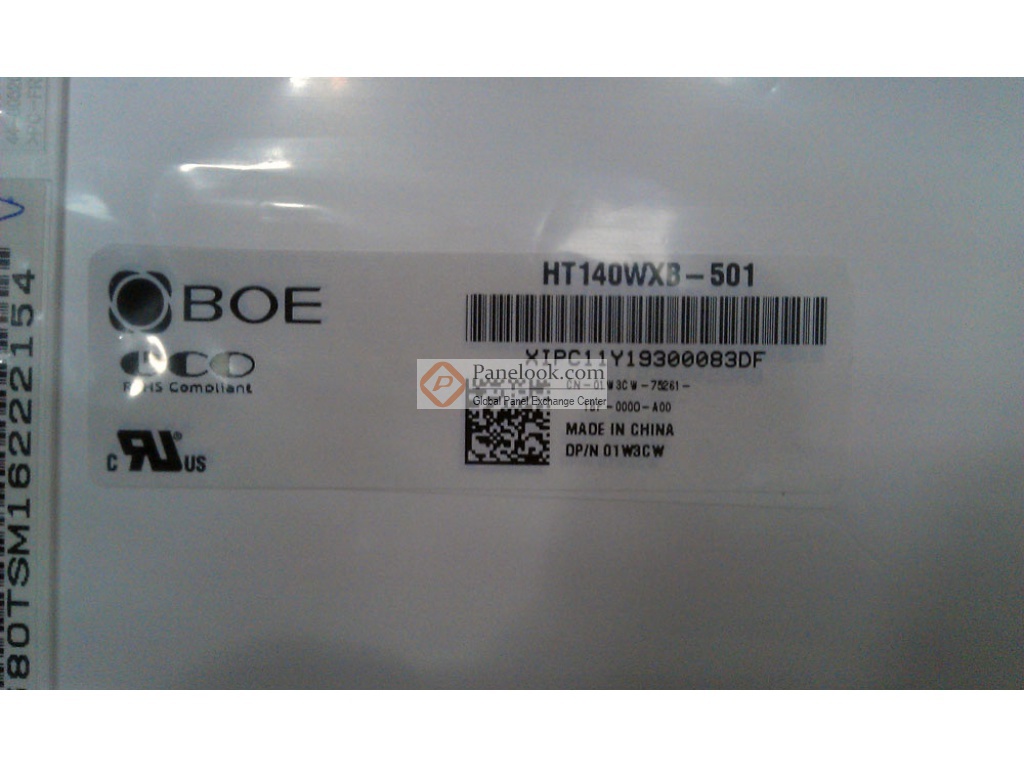

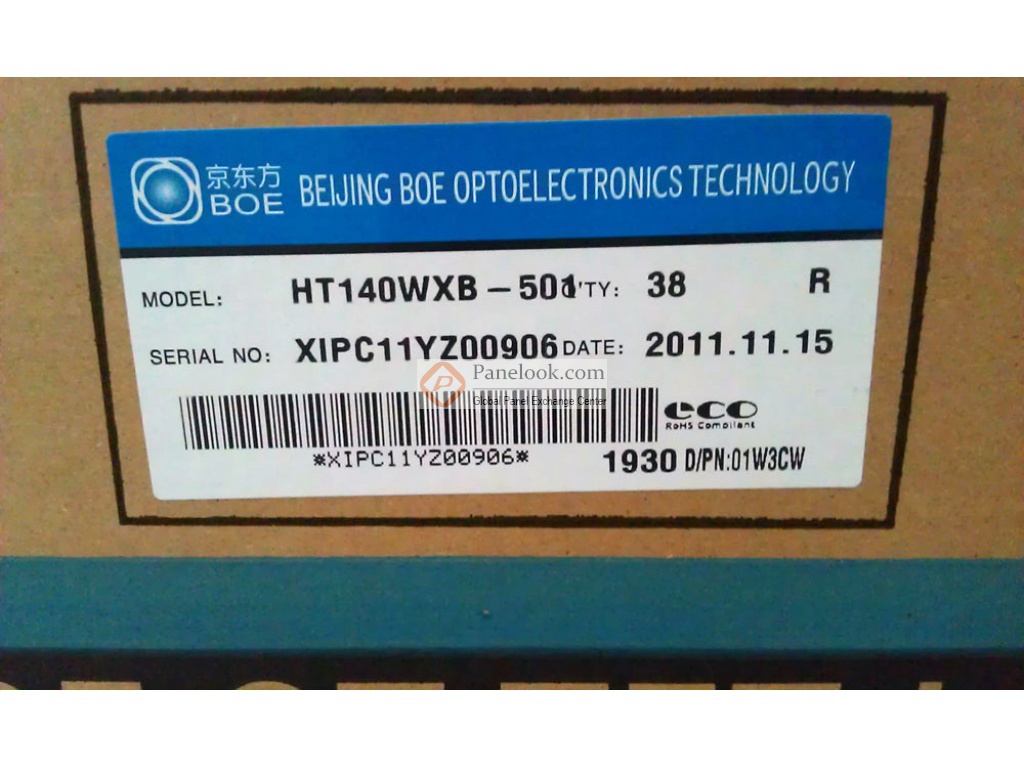

    • HT140WXB-501大图
    • HT140WXB-501大图
    • HT140WXB-501大图

    京东方液晶模组HT140WXB-501摘要

    京东方 (BOE) 推出的HT140WXB-501 (产品代码: BOE059F BOE05A8)是一款采用a-Si TFT-LCD技术的14.0英寸液晶模组产品，它装配有WLED背光，含LED驱动背光驱动，无触摸。屏库总结它的典型特征为: 白光LED背光，含LED驱动器，端子倒装，表面镜面。它的工作温度为 0 ~ 50°C，存储温度为 -20 ~ 60°C。此型号适合应用于笔记本。根据屏库掌握的情报此产品于2010年Q4量产，当前生产状态为已停产。目前HT140WXB-501在屏库上有0条现货信息、0家供应商信息，交易氛围清淡。屏库于2013年04月08日对此型号首次建立参数，并于2024年07月17日对参数进行了最后更新。根据京东方 (BOE)于2010年10月12日发布的版本号为Rev.0的产品规格书，HT140WXB-501显示分辨率为1366(RGB)×768 (WXGA)，宽高比为16:9 (宽:高)，像素采用RGB垂直条状排列。它的显示区域尺寸为309.399×173.952 (宽×高) mm，可视尺寸为313.60×177.36 (宽×高) mm，外观尺寸为323.5(宽)×192(高)×5.2(厚) mm，表面处理为镜面 (Haze 0%)，Hard coating (3H)，产品净重350g (Max.)外观样式为厚屏 (PCBA弯折, 厚度≥5.2mm)。背光方面此产品采用了WLED发光的侧入式光源(顶部)，光源的使用寿命为15K小时，含LED驱动。HT140WXB-501采用了LVDS (1 ch, 6-bit)信号接口，总共40 pins，采用端子连接，驱屏电压为3.3V (Typ.)。它的典型垂直刷新率Fv为60Hz。如果开发新产品想采用HT140WXB-501液晶模组，屏库®建议您向京东方 (BOE)或其代理商了解关于HT140WXB-501的最新的生产状态信息和技术信息。屏库®上所显示的面板参数均由屏库电子工程师依据规格书录入，已尽力减少错误，但不能保证参数的完全正确。请以规格书为准！
