京东方液晶模组HT140WXB-101概况-全球液晶屏交易中心-屏库

人气指数：16928 2023-08-07 07:40

京东方液晶模组HT140WXB-101主要参数

现货数量
暂无
长期卖家
暂无
求购数量
暂无
生产状态
已停产

客户发样
2010,Q1
开始量产
2010,Q2
最后下单
--
最后出货
--

生产信息仅供参考，请与原厂或代理商确认。

面板品牌	京东方 (BOE)	面板型号	HT140WXB-101
面板尺寸	14.0英寸	面板类型	a-Si TFT-LCD, 液晶模组
像素数量	1366(RGB)×768, WXGA, 16:9	像素布局	RGB垂直条状
显示区域	309.399(H)×173.952(V) mm	外观尺寸	323.5(H)×192(V)×5.2(D) mm
面板重量	350g (Max.)	表面处理	镜面 (Haze 0%)，Hard coating (3H)
面板亮度	200 cd/m² (Typ.)	对比度	600:1 (Typ.) (TM)
可视角度	40/40/15/30 (Min.)(CR≥10)	工作模式	TN，常白显示，透射式
视角方向	6 o'clock	反应时间	8 (Typ.)(Tr+Td) ms
外观样式	厚屏 (PCBA弯折, 厚度≥5.2mm)	光源类型	WLED, 15K小时, 含LED驱动
显示颜色	262K, 49% NTSC	触摸屏	无触摸
工作频率	60Hz	面板应用
信号接口	LVDS (1 ch, 6-bit) , 40 pins , 端子
驱屏电压	3.3V (Typ.)
工作环境	工作温度 0 ~ 50 °C, 存储温度 -20 ~ 60 °C

京东方液晶模组HT140WXB-101规格书

	规格书	版本号	规格书语言	文件大小	页数	原厂发布日期	最新
	HT140WXB-101规格书	Rev.0	English	1.7 M	35	2010-2-11	最新	付费下载
	HT140WXB-101规格书	Rev.P0	English	1.8 M	35	2010-1-5		付费下载

京东方液晶模组HT140WXB-101验货标准(IIS)

IIS对应检验产品	原厂等级 (坏点数量)	MURA判定	通用等级	版本号	原厂发布日期
14.0 WXGA Series	VIP会员可看	VIP会员可看	B Grade	Rev.O	2011-8-19	IIS下载
14.0 WXGA Series	VIP会员可看	VIP会员可看	A Grade	Rev.O	2009-2-20	IIS下载
14.0 WXGA Series	VIP会员可看	VIP会员可看	B Grade	Rev.O	2009-2-13	IIS下载
14.0 WXGA Series	VIP会员可看	VIP会员可看	A+ Grade	Rev.O	2009-2-13	IIS下载

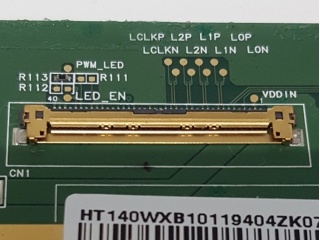

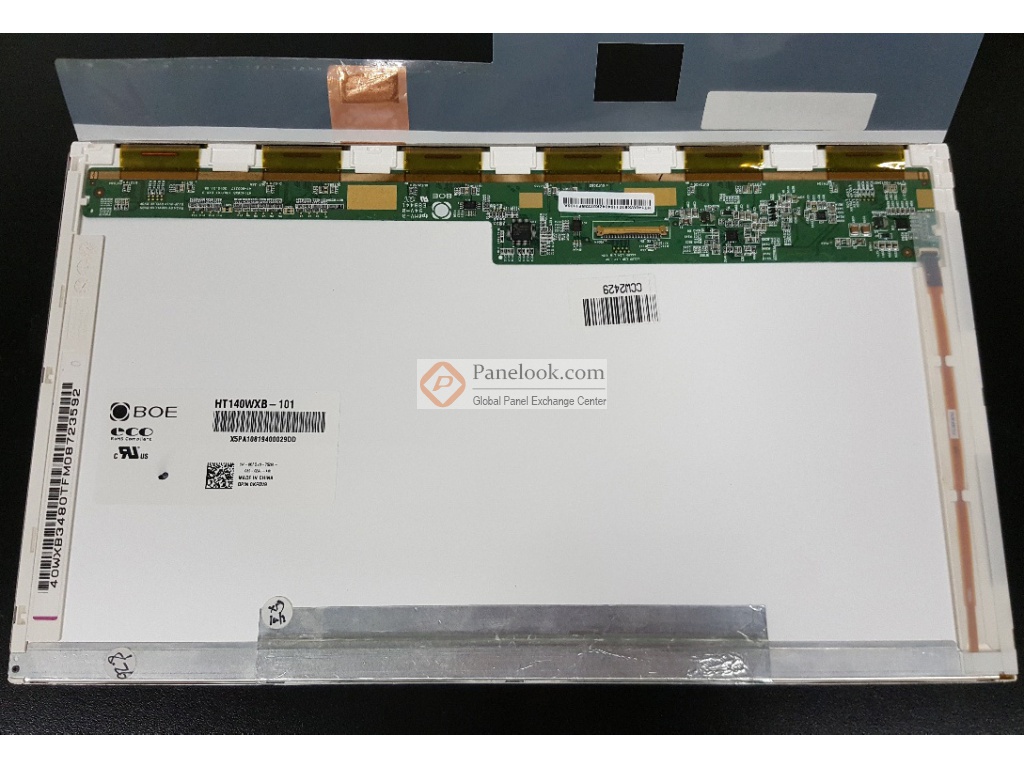

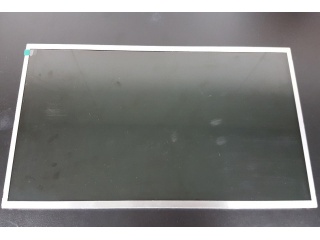

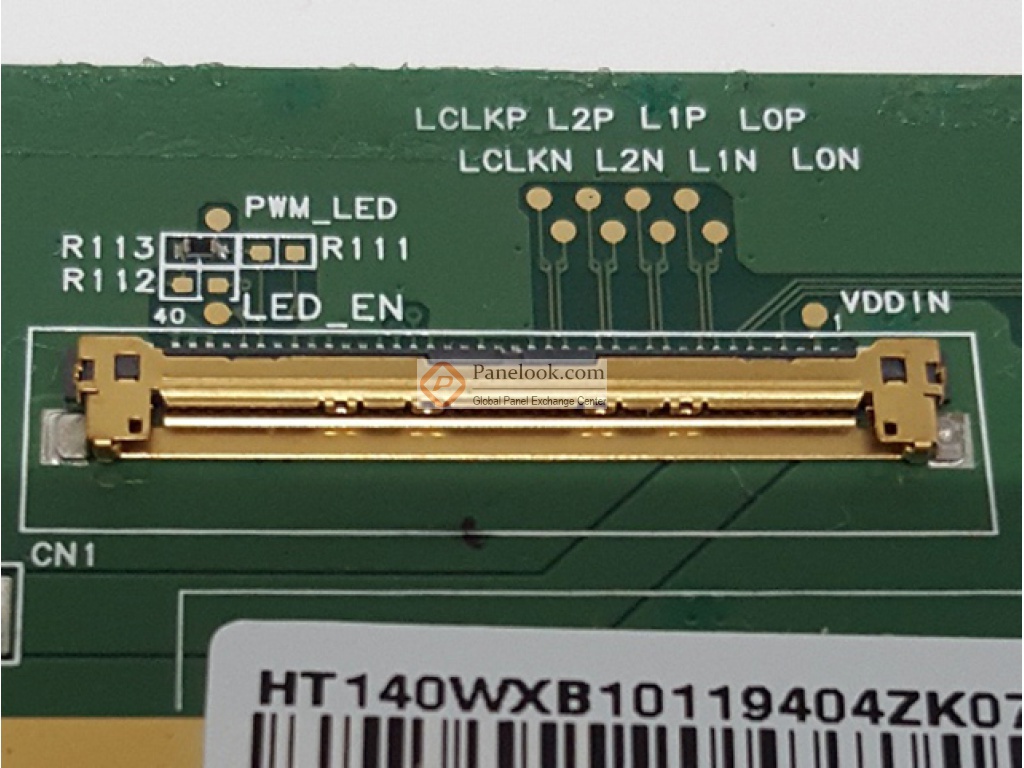

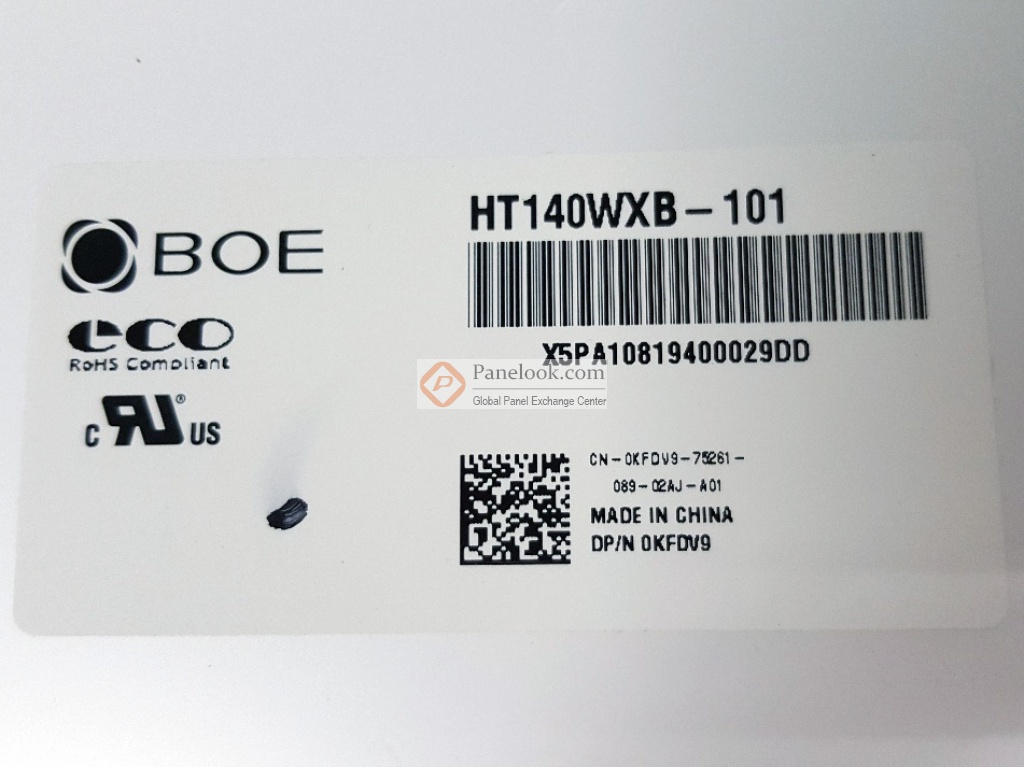

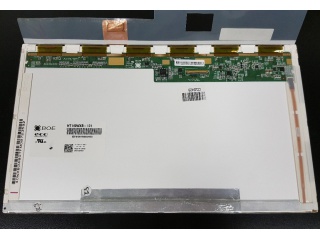

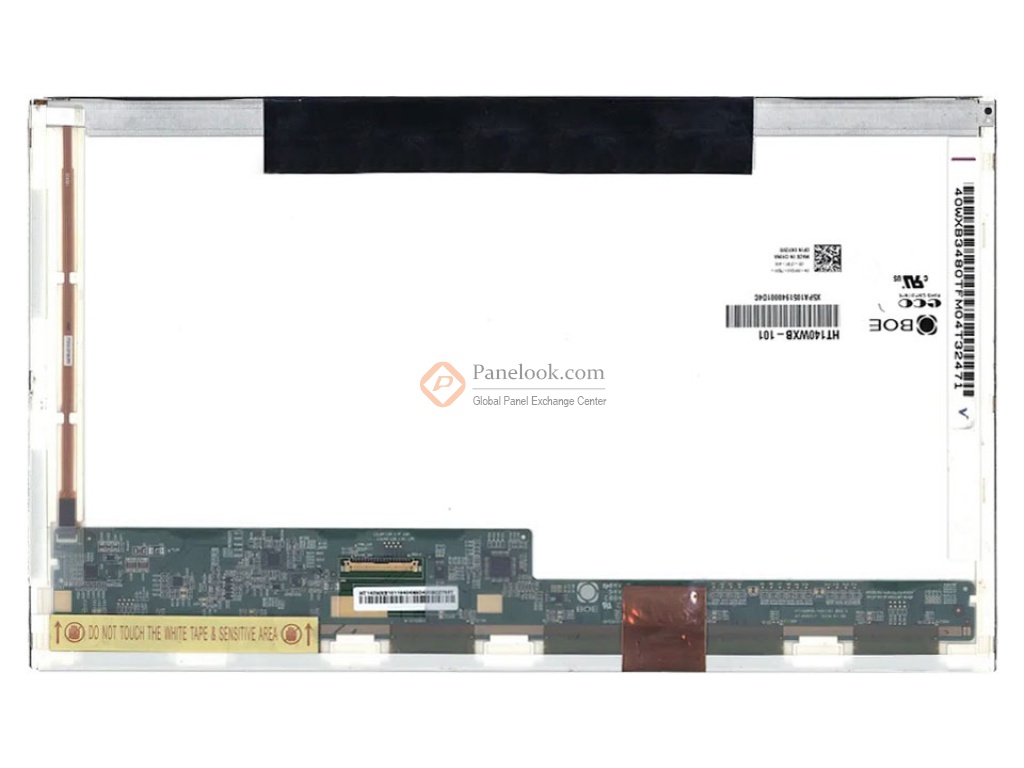

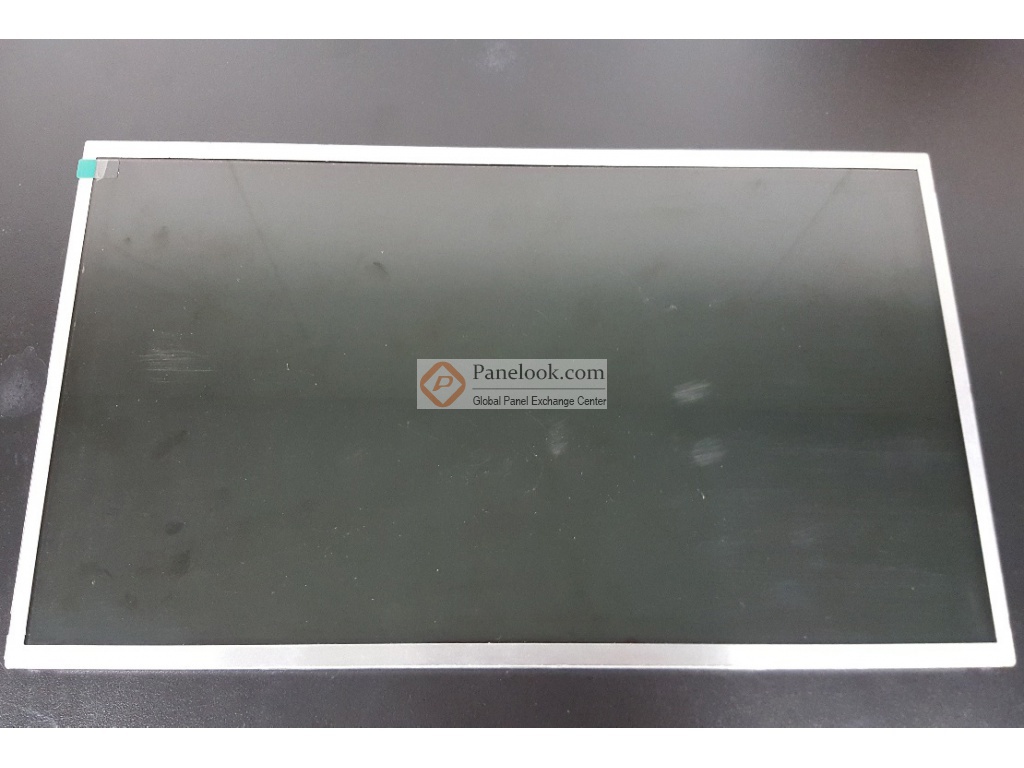

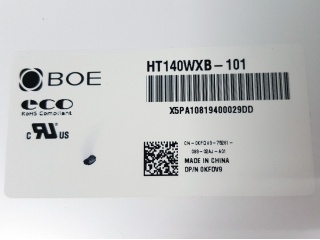

京东方液晶模组HT140WXB-101图片

京东方液晶模组HT140WXB-101综述

HT140WXB-101 (产品代码: BOE058E)是京东方科技集团股份有限公司 (京东方，BOE) 推出的一款采用a-Si TFT-LCD技术的14.0英寸液晶模组产品，它装配有WLED背光，含LED驱动背光驱动，无触摸。根据京东方 (BOE)于2010年2月11日发布的版本号为Rev.0的产品规格书，HT140WXB-101显示分辨率为1366(RGB)×768 (WXGA)，宽高比为16:9 (宽:高)，像素采用RGB垂直条状排列。它的显示区域尺寸为309.399×173.952 (宽×高) mm，可视尺寸为312.80×177.36 (宽×高) mm，外观尺寸为323.5×192 (宽×高)×5.2(厚) mm，表面处理为镜面 (Haze 0%)，Hard coating (3H)，产品净重350g (Max.)外观样式为厚屏 (PCBA弯折, 厚度≥5.2mm)。背光方面此产品采用了WLED发光的侧入式光源，光源的使用寿命为15K小时，含LED驱动。HT140WXB-101采用了LVDS (1 ch, 6-bit)信号接口，总共40 pins，采用端子连接，驱屏电压为3.3V (Typ.)。它的典型垂直刷新率Fv为60Hz。如果开发新产品想采用HT140WXB-101液晶模组，屏库®建议您向京东方 (BOE)或其代理商了解关于HT140WXB-101的最新的生产状态信息和技术信息。屏库®上所显示的面板参数均由屏库电子工程师依据规格书录入，已尽力减少错误，但不能保证参数的完全正确。请以规格书为准！根据屏库掌握的情报此产品于2010年Q2量产，当前生产状态为已停产。目前HT140WXB-101在屏库上有0条现货信息、0家供应商信息，交易氛围清淡。屏库于2012年08月03日对此型号首次建立参数，并于2023年08月07日对参数进行了最后更新。它的工作温度为 0 ~ 50°C，存储温度为 -20 ~ 60°C。基于它白光LED背光，含LED驱动器，端子倒装，表面镜面等特征，此型号推荐使用于笔记本。
