瀚宇彩晶液晶模组HSD070IDW1-A21主要参数

现货数量
672片
长期卖家
暂无
求购数量
暂无
生产状态
已停产

客户发样
--
开始量产
--
最后下单
--
最后出货
--

生产信息仅供参考，请与原厂或代理商确认。

面板品牌	瀚宇彩晶 (HannStar)	面板型号	HSD070IDW1-A21
面板尺寸	7.0英寸	面板类型	a-Si TFT-LCD, 液晶模组
像素数量	800(RGB)×480, WVGA, 16:9	像素布局	RGB垂直条状
显示区域	153.6(H)×86.64(V) mm	外观尺寸	165(H)×104(V)×5.4(D) mm
面板重量	130g (Typ.)	表面处理	雾面，Hard coating (3H)
面板亮度	200 cd/m² (Typ.)	对比度	500:1 (Typ.) (TM)
可视角度	70/70/50/60 (Typ.)(CR≥10)	工作模式	TN，常白显示，透射式
视角方向	6 o'clock	反应时间	5/20 (Typ.)(Tr/Td) ms
功率消耗	1.68W (Max.)	光源类型	3S7P WLED, 20K小时, 无驱动
显示颜色	262K/16.2M	触摸屏	无触摸
工作频率	-	面板应用
信号接口	Parallel RGB (1 ch, 6/8-bit) , 60 pins , FPC
驱屏电压	3.0/10.0/15/-7.0V (Typ.)(VCC/AVDD/VGH/VGL)
工作环境	工作温度 -20 ~ 70 °C, 存储温度 -30 ~ 80 °C, 耐振动性 2.9G (28.4 m/s²)

共2条现货>>

瀚宇彩晶液晶模组HSD070IDW1-A21 VIP卖家现货

雷加洛有限公司

第7年

新屏原厂原包, 通用A级, 约80%无亮点

336片, 100片起售, 中国台湾仓

2周内交货

详情

雷加洛有限公司

第7年

瀚宇彩晶液晶模组HSD070IDW1-A21规格书

	规格书	版本号	规格书语言	文件大小	页数	原厂发布日期	最新
	HSD070IDW1-A21规格书	Formal Ver2.9	English	1.1 M	37	2010-3-9	最新	付费下载

瀚宇彩晶液晶模组HSD070IDW1-A21验货标准(IIS)

IIS对应检验产品	原厂等级 (坏点数量)	MURA判定	通用等级	版本号	原厂发布日期
7 inch	VIP会员可看	VIP会员可看		Rev30.0	2013-5-3	IIS下载
4.3~9-inch (MDL)	VIP会员可看	VIP会员可看	B Grade	Rev1.0	2010-4-28	IIS下载

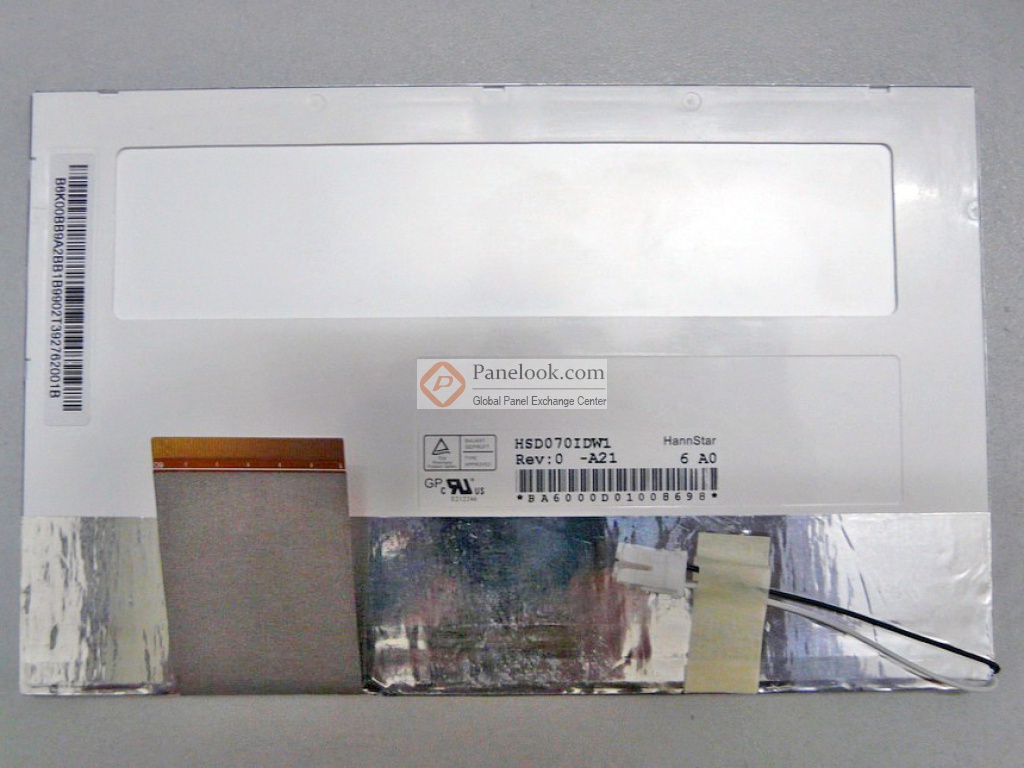

瀚宇彩晶液晶模组HSD070IDW1-A21图片

瀚宇彩晶液晶模组HSD070IDW1-A21摘要

瀚宇彩晶 (HannStar) 推出的HSD070IDW1-A21是一款采用a-Si TFT-LCD技术的7.0英寸液晶模组产品，它装配有WLED背光，无背光驱动，无触摸。屏库总结它的典型特征为: 3G抗震，白光LED背光，上/下,左/右翻转显示，6/8位灰阶可选，表面雾面， DE/SYNC mode selectable, FPC length 45mm。它的工作温度为 -20 ~ 70°C，存储温度为 -30 ~ 80°C，耐振动性为2.9G (28.4 m/s²)。此型号适合应用于数码相框，便携式DVD。当前生产状态为已停产。目前HSD070IDW1-A21在屏库上有2条现货信息、0家供应商信息，交易氛围清淡。屏库于2013年04月09日对此型号首次建立参数，并于2025年07月22日对参数进行了最后更新。根据瀚宇彩晶 (HannStar)于2010年3月9日发布的版本号为Formal Ver2.9的产品规格书，HSD070IDW1-A21显示分辨率为800(RGB)×480 (WVGA)，宽高比为16:9 (宽:高)，像素采用RGB垂直条状排列。它的显示区域尺寸为153.6×86.64 (宽×高) mm，可视尺寸为156.0×89.04 (宽×高) mm，外观尺寸为165(宽)×104(高)×5.4(厚) mm，表面处理为雾面，Hard coating (3H)，产品净重130g (Typ.)。背光方面此产品采用了3S7P WLED发光的侧入式光源，光源的使用寿命为20K小时，不含背光驱动。HSD070IDW1-A21采用了Parallel RGB (1 ch, 6/8-bit)信号接口，总共60 pins，采用FPC连接，驱屏电压为3.0/10.0/15/-7.0V (Typ.)(VCC/AVDD/VGH/VGL)。如果开发新产品想采用HSD070IDW1-A21液晶模组，屏库®建议您向瀚宇彩晶 (HannStar)或其代理商了解关于HSD070IDW1-A21的最新的生产状态信息和技术信息。屏库®上所显示的面板参数均由屏库电子工程师依据规格书录入，已尽力减少错误，但不能保证参数的完全正确。请以规格书为准！
