| 面板品牌 |
|---|
| 面板尺寸 |
| 像素数量 |
| 显示区域 |
| 面板重量 |
| 面板亮度 |
| 可视角度 |
| 视角方向 |
| 显示颜色 |
| 工作频率 |
| 功率消耗 |
| 中华映管 (CPT) |
| 10.1英寸 |
| 1920(RGB)×1200, WUXGA, 16:10 |
| 216.576(H)×135.36(V) mm |
| 170g (Typ.) |
| 270 cd/m² (Typ.) |
89/89/89/89 (Typ.)(CR≥10)  |
| 全视角 |
| 16.7M, 50% NTSC |
| 60Hz |
| 5.18W (Typ.) |
| 面板型号 |
| 面板类型 |
| 像素布局 |
| 外观尺寸 |
| 表面处理 |
| 对比度 |
| 工作模式 |
| 反应时间 |
| 面板应用 |
| 触摸屏 |
| 灯管类型 |
| CLAA101FP0B | |
| a-Si TFT-LCD, 液晶模组 | |
| RGB垂直条状 | |
| 227.72(H)×148.65(V)×5(D) mm | |
| Hard coating | |
| 800:1 (Typ.) (透射) | |
| HFFS，常黑显示，透射式 |
|
| 30 (Typ.)(Tr+Td) ms | |
| |
|
| 无触摸 | |
| WLED, 10K小时, 含LED驱动 |
| 信号接口 |
|---|
| 驱屏电压 |
| 工作环境 |

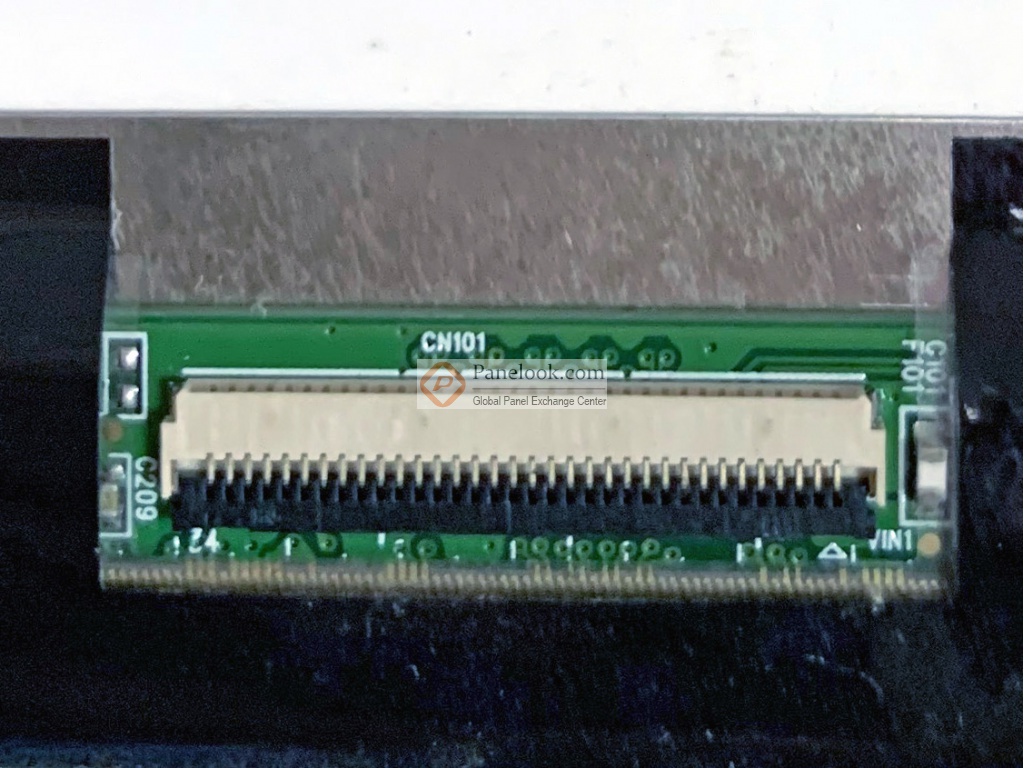

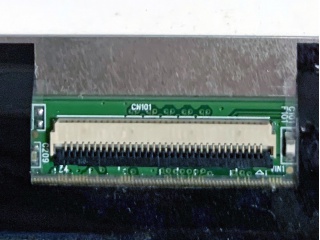

| MIPI (4 data lanes) , 45 pins , 端子 |
| 3.3V (Typ.) |
| 工作温度: -20 ~ 60 °C, 存储温度: -30 ~ 70 °C |
| 规格书 | 版本号 | 规格书语言 | 文件大小 | 页数 | 原厂发布日期 | 最新 | ||
|---|---|---|---|---|---|---|---|---|
|
CLAA101FP0B规格书 | Tentative | English | 804 K | 19 | 2014-11-13 | 最新 |
CLAA101FP0B是中华映管股份有限公司 (中华映管，CPT) 推出的一款采用a-Si TFT-LCD技术的10.1英寸液晶模组产品，它装配有WLED背光，含LED驱动背光驱动，无触摸。根据中华映管 (CPT)于2014年11月13日发布的版本号为Tentative的产品规格书，CLAA101FP0B显示分辨率为1920(RGB)×1200 (WUXGA)，宽高比为16:10 (宽:高)，像素采用RGB垂直条状排列，屏库计算出的像素密度为225 PPI。它的显示区域尺寸为216.576×135.36 (宽×高) mm，外观尺寸为227.72×148.65 (宽×高)×5(厚) mm，表面处理为Hard coating，产品净重170g (Typ.)。背光方面此产品采用了WLED发光的侧入式光源，光源的使用寿命为10K小时，含LED驱动。CLAA101FP0B采用了MIPI (4 data lanes)信号接口，总共45 pins，采用端子连接，驱屏电压为3.3V (Typ.)。它的典型垂直刷新率Fv为60Hz。如果开发新产品想采用CLAA101FP0B液晶模组，屏库®建议您向中华映管 (CPT)或其代理商了解关于CLAA101FP0B的最新的生产状态信息和技术信息。屏库®上所显示的面板参数均由屏库电子工程师依据规格书录入，已尽力减少错误，但不能保证参数的完全正确。请以规格书为准！根据屏库掌握的情报此产品于2015年Q1量产，当前生产状态为已停产。目前CLAA101FP0B在屏库上有0条现货信息、0家供应商信息，交易氛围清淡。屏库于2019年08月02日对此型号首次建立参数，并于2022年08月29日对参数进行了最后更新。它的工作温度为 -20 ~ 60°C，存储温度为 -30 ~ 70°C。基于它白光LED背光，含LED驱动器，端子倒装等特征，此型号推荐使用于平板电脑，工业。
