像素排列 RGB垂直条状
解析度1920(RGB)×1200, WUXGA, 16:10
- 面板重量140g (Max.)
- 表面处理Hard coating
- 显示亮度380 cd/m² (Typ.)
- 对比度 1000:1 (Typ.) (透射)
- 推荐视向全视角
- 响应时间25 (Typ.)(Tr+Td) ms
- 可视角度89/89/89/89 (Typ.)(CR≥10)
- 显示模式IPS Pro，常黑显示，透射式
- 支持颜色16.7M, 52% NTSC
- 触摸技术无触摸
- 功率消耗
3.4W (Typ.)
- 光源类型WLED, 15K小时, 含LED驱动
- 刷新率60Hz
- 应用产品
- 接口类型
-

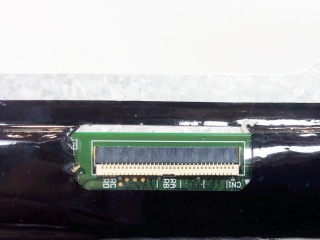

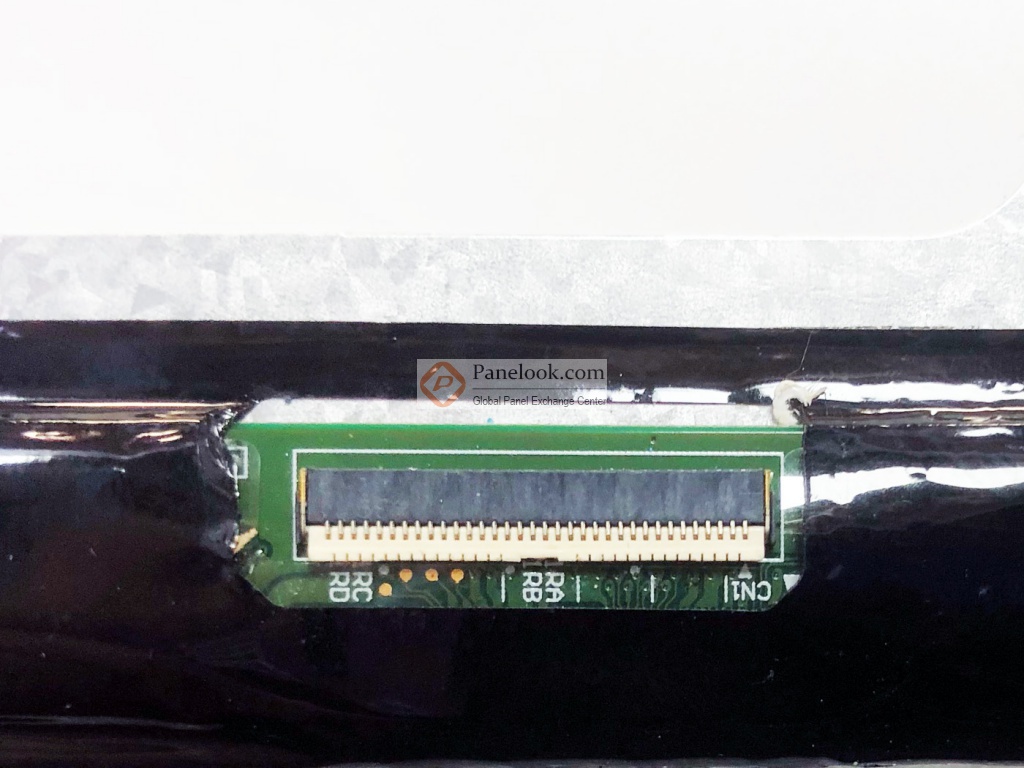

34 pins MIPI (4 data lanes) , 端子
- 应用环境
- 工作温度 0 ~ 50 °C, 存储温度 -20 ~ 60 °C
HSD101PUW1-A00 长期供应 贸易
 嘉兴市
瀚宇彩晶液晶模组HSD101PUW1-A00规格书
瀚宇彩晶液晶模组HSD101PUW1-A00验货标准(IIS)
瀚宇彩晶液晶模组HSD101PUW1-A00综述

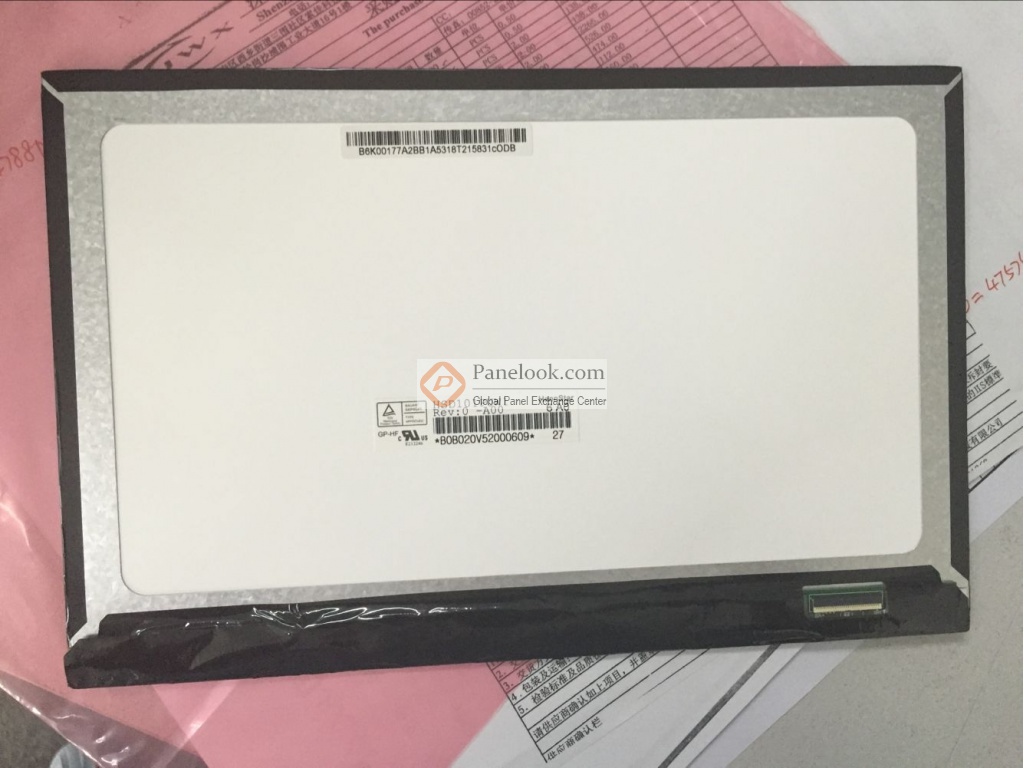

HSD101PUW1-A00是瀚宇彩晶 (HannStar)推出的一款10.1吋a-Si TFT-LCD液晶模组产品，它装配有WLED背光，含LED驱动背光驱动，无触摸。此产品工作温度为 0 ~ 50°C，存储温度为 -20 ~ 60°C。它的典型特征屏库总结为: 白光LED背光，含LED驱动器，端子倒装。基于它的特征屏库推荐此型号应用于平板电脑等产品。根据屏库掌握的情报此产品于2014年Q4量产，当前生产状态为量产中。目前此型号在屏库上有0条现货信息、2家供应商信息，交易氛围清淡。屏库于2014年07月19日对此型号首次建立参数，并于2023年08月12日对参数进行了最后更新。根据瀚宇彩晶 (HannStar)于2014年9月30日发布的版本号为Formal Rev1.8的产品规格书，HSD101PUW1-A00显示分辨率为1920(RGB)×1200 (WUXGA)，宽高比为16:10 (宽:高)，像素采用RGB垂直条状排列，屏库计算出的像素密度为225 PPI。它的显示区域尺寸为216.576(宽)×135.36(高) mm，外观尺寸为227.72(宽)×147.8(高)×4.55(厚) mm，表面处理为Hard coating，产品净重140g (Max.)。背光方面此产品采用了WLED发光的侧入式光源，光源的使用寿命为15K小时，含LED驱动。HSD101PUW1-A00采用了MIPI (4 data lanes)信号接口，总共34 pins，采用端子连接，驱屏电压为3.3V (Typ.)。它的典型垂直刷新率Fv为60Hz。屏库上标注的生产状态仅供参考，不应作为用户的决策依据。屏库®上所显示的面板参数均由屏库电子工程师依据规格书录入，已尽力减少错误，但不能保证参数的完全正确。请以规格书为准！如果开发新产品想采用此液晶模组，关于HSD101PUW1-A00的最新的生产状态信息和技术信息，屏库®建议您咨询瀚宇彩晶 (HannStar)。
|
