CLAA101FP0J XG规格书 | Rev0.1 | English | 2.4 M | 23 | 2018-3-9 | 最新 |

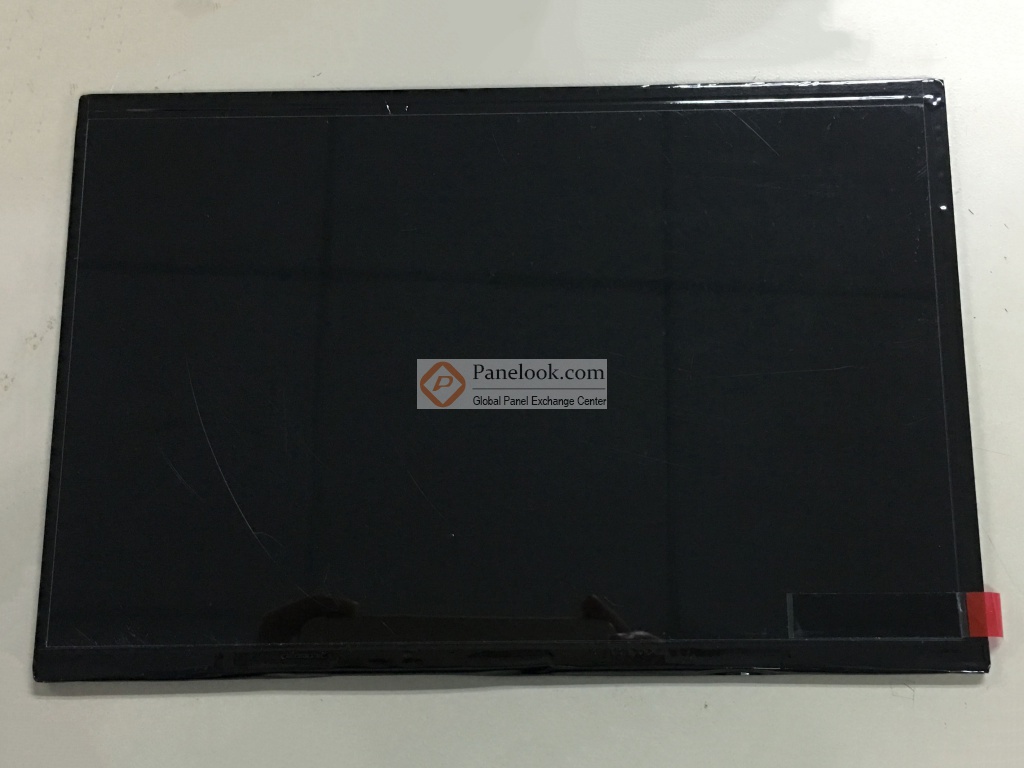

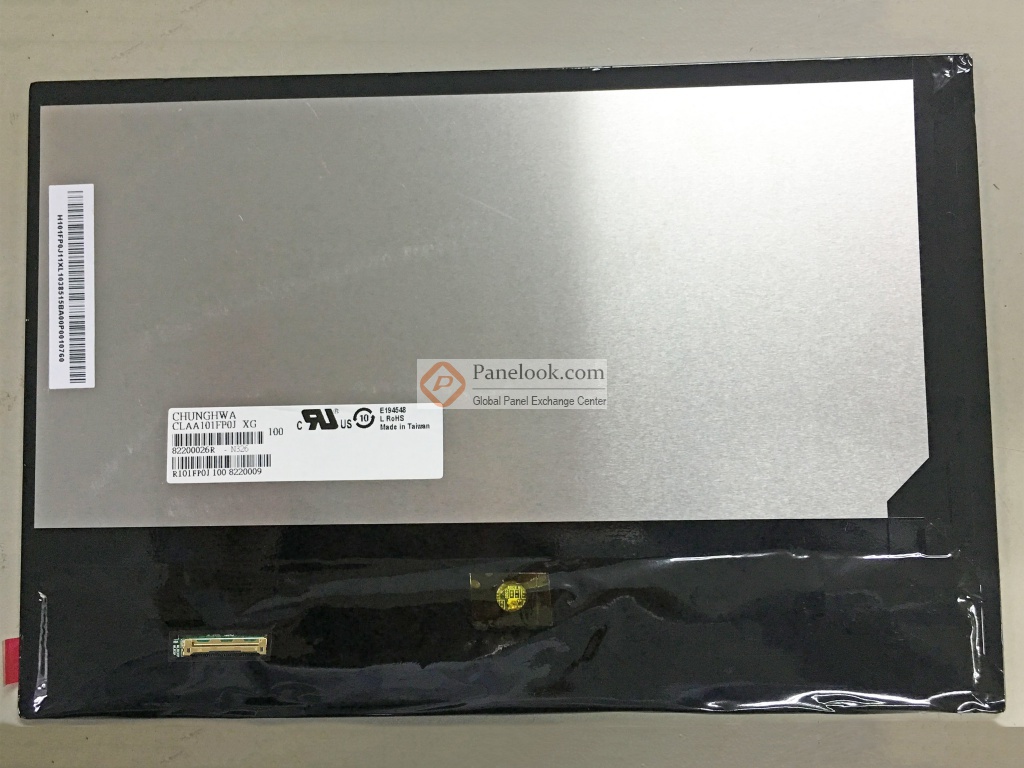

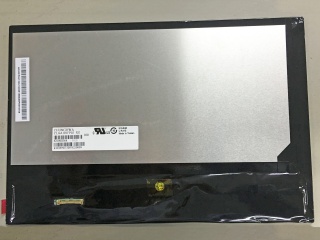

CLAA101FP0J XG是中华映管 (CPT)推出的一款10.1吋a-Si TFT-LCD液晶模组产品，它装配有WLED背光，含LED驱动背光驱动，无触摸。此产品工作温度为 0 ~ 60°C，存储温度为 -10 ~ 70°C，耐振动性为2.9G (28.4 m/s²)。它的典型特征屏库总结为: 3G抗震，超高亮度，白光LED背光，含LED驱动器，端子倒装，表面雾面， eDP1.2。基于它的特征屏库推荐此型号应用于工业，户外高亮等产品。根据屏库掌握的情报此产品于2018年Q2量产，当前生产状态为已停产。目前此型号在屏库上有0条现货信息、0家供应商信息，交易氛围清淡。屏库于2018年06月06日对此型号首次建立参数，并于2025年07月22日对参数进行了最后更新。根据中华映管 (CPT)于2018年3月9日发布的版本号为Rev0.1的产品规格书，CLAA101FP0J XG显示分辨率为1920(RGB)×1200 (WUXGA)，宽高比为16:10 (宽:高)，像素采用RGB垂直条状排列，屏库计算出的像素密度为225 PPI。它的显示区域尺寸为216.576(宽)×135.36(高) mm，外观尺寸为228.99(宽)×154.4(高)×5.5(厚) mm，表面处理为雾面，Hard coating，产品净重TBD。背光方面此产品采用了WLED发光的侧入式光源，光源的使用寿命为15K小时，含LED驱动。CLAA101FP0J XG采用了eDP (2 Lanes)信号接口，总共30 pins，采用端子连接，驱屏电压为3.3V (Typ.)。它的典型垂直刷新率Fv为60Hz。屏库上标注的生产状态仅供参考，不应作为用户的决策依据。屏库®上所显示的面板参数均由屏库电子工程师依据规格书录入，已尽力减少错误，但不能保证参数的完全正确。请以规格书为准！如果开发新产品想采用此液晶模组，关于CLAA101FP0J XG的最新的生产状态信息和技术信息，屏库®建议您咨询中华映管 (CPT)。
