RGB垂直条状
- 显示区域
- 107.64×172.224 mm (H×V)
- 外观尺寸
- 114.6×184.1×4 mm (H×V×D)
- 屏幕重量
- 75.0g (Max.)
- 表面处理
- 雾面 (Haze 25%)，Hard coating (3H)
- 屏幕亮度
- 400 cd/m² (Typ.)
- 对比度
- 900:1 (Typ.) [透射]
- 最佳视向
- 全视角
- 光学模式
- HFFS，常黑显示，透射式
- 可视角度
- 85/85/85/85 (Typ.)(CR≥10)
- 响应速度
- 25 (Typ.)(Tr+Td) ms
- 颜色数量
- 16.7M, 53% NTSC
- 适用于
-
- 功率消耗
- -
- 背光类型
- 7S3P WLED, 10K小时, 无驱动
- 刷新频率
- 60Hz
- 触摸功能
- 无触摸
- 信号系统
- MIPI (4 data lanes) , 端子 , 31 pins
- 供应电压
- 1.8/3.3V (Typ.)(VDDI/VCCI)
- 最大额定
- 存储温度 -20 ~ 60 °C 工作温度 0 ~ 50 °C
中华映管液晶模组CLAA080WQ08 XN规格书
| |
规格书 |
版本号 |
规格书语言 |
文件大小 |
页数 |
原厂发布日期 |
最新 |
|
|
CLAA080WQ08 XN规格书 |
Rev.1 |
English |
875.7 K |
22 |
2013-10-11 |
最新 |
|
中华映管液晶模组CLAA080WQ08 XN验货标准(IIS)
中华映管液晶模组CLAA080WQ08 XN综述

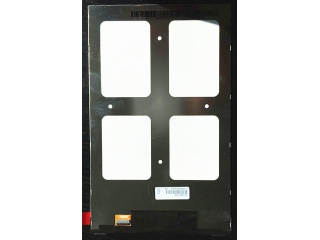

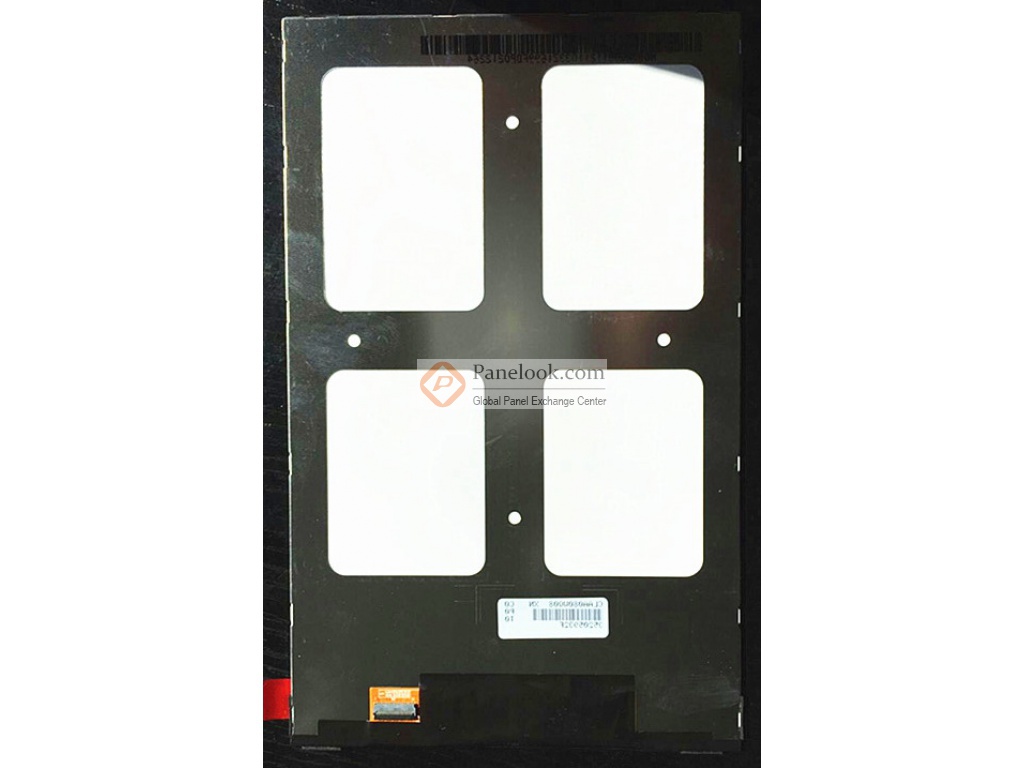

中华映管 (CPT) 推出的CLAA080WQ08 XN是一款采用a-Si TFT-LCD技术的8.0英寸液晶模组产品，它装配有WLED背光，无背光驱动，无触摸。屏库总结它的典型特征为: 肖像模式，白光LED背光，表面雾面。它的工作温度为 0 ~ 50°C，存储温度为 -20 ~ 60°C。此型号适合应用于平板电脑。根据屏库掌握的情报此产品于2014年Q1量产，当前生产状态为已停产。目前CLAA080WQ08 XN在屏库上有0条现货信息、0家供应商信息，交易氛围清淡。屏库于2015年03月31日对此型号首次建立参数，并于2020年04月16日对参数进行了最后更新。根据中华映管 (CPT)于2013年10月11日发布的版本号为Rev.1的产品规格书，CLAA080WQ08 XN显示分辨率为800(RGB)×1280 (WXGA)，宽高比为10:16 (宽:高)，像素采用RGB垂直条状排列。它的显示区域尺寸为107.64×172.224 (宽×高) mm，外观尺寸为114.6(宽)×184.1(高)×4(厚) mm，表面处理为雾面 (Haze 25%)，Hard coating (3H)，产品净重75.0g (Max.)。背光方面此产品采用了7S3P WLED发光的侧入式光源，光源的使用寿命为10K小时，不含背光驱动。CLAA080WQ08 XN采用了MIPI (4 data lanes)信号接口，总共31 pins，采用端子连接，驱屏电压为1.8/3.3V (Typ.)(VDDI/VCCI)。它的典型垂直刷新率Fv为60Hz。如果开发新产品想采用CLAA080WQ08 XN液晶模组，屏库®建议您向中华映管 (CPT)或其代理商了解关于CLAA080WQ08 XN的最新的生产状态信息和技术信息。屏库®上所显示的面板参数均由屏库电子工程师依据规格书录入，已尽力减少错误，但不能保证参数的完全正确。请以规格书为准！
|
