| 制造商 | 中华映管 (CPT) | 型号 | CLAA080WQ04 XG |
|---|---|---|---|
| 对角尺寸 | 8.0英寸 | 类型 | a-Si TFT-LCD, 液晶模组 |
| 显示区域 | 107.64(W)×172.224(H) mm | 外观尺寸 | 114.6(W)×184.1(H)×4.15(D) mm |
| 像素排列 | RGB垂直条状 | 解析度 | 800(RGB)×1280, WXGA, 10:16 |
| 面板重量 | 127g (Typ.) | 表面处理 | 镜面 (Haze 0%)，Hard coating (3H) |
| 显示亮度 | 400 cd/m² (Typ.) | 对比度 | 800:1 (Typ.) (透射) |
| 推荐视向 | 全视角 | 响应时间 | 25 (Typ.)(Tr+Td) ms |
| 可视角度 | 85/85/85/85 (Typ.)(CR≥10)  |
显示模式 | HFFS，常黑显示，透射式 |
| 支持颜色 | 16.7M, 50% NTSC | 应用产品 | |
| 功率消耗 | 1.66W | 光源类型 | 3S7P WLED, 15K小时, 无驱动 |
| 刷新率 | 60Hz | 触摸技术 | 无触摸 |
| 接口类型 | 34 pins MIPI (4 data lanes) , 端子 | ||
| 电压供应 | 1.8/3.3V (Typ.)(VCCI/VDDI) | ||
| 应用环境 | 工作温度 0 ~ 50 °C , 存储温度 -20 ~ 60 °C | ||
| 规格书 | 版本号 | 规格书语言 | 文件大小 | 页数 | 原厂发布日期 | 最新 | ||
|---|---|---|---|---|---|---|---|---|
|
CLAA080WQ04 XG规格书 | 20130916 | English | 797.5 K | 18 | 2013-9-16 | 最新 | |
|
|
CLAA080WQ04 XG规格书 | Ver.1 | English | 895.9 K | 22 | 2013-7-1 |
| IIS对应检验产品 | 原厂等级 (坏点数量) | MURA判定 | 通用等级 | 版本号 | 原厂发布日期 | ||
|
HFFS 7~10.1 | VIP会员可看 |
VIP会员可看 | A Grade | Ver.1 | 2014-3-11 | IIS下载 |
|
HFFS 7~10.1 | VIP会员可看 |
VIP会员可看 | A- Grade | Ver.1 | 2014-3-11 | IIS下载 |
|
CLAA080WQ04 XG | VIP会员可看 |
VIP会员可看 | A Grade | V1 | 2014-1-7 | IIS下载 |

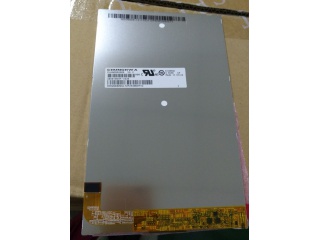

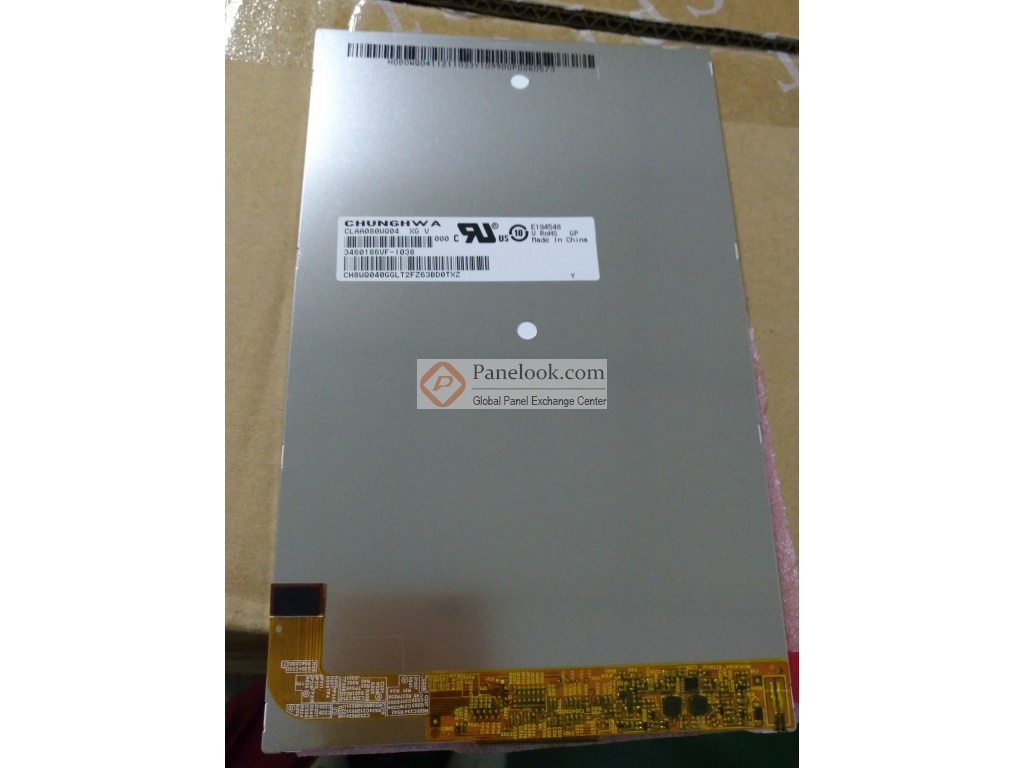

CLAA080WQ04 XG是中华映管股份有限公司 (中华映管，CPT) 推出的一款采用a-Si TFT-LCD技术的8.0英寸液晶模组产品，它装配有WLED背光，无背光驱动，无触摸。根据中华映管 (CPT)于2013年9月16日发布的版本号为20130916的产品规格书，CLAA080WQ04 XG显示分辨率为800(RGB)×1280 (WXGA)，宽高比为10:16 (宽:高)，像素采用RGB垂直条状排列。它的显示区域尺寸为107.64×172.224 (宽×高) mm，外观尺寸为114.6×184.1 (宽×高)×4.15(厚) mm，表面处理为镜面 (Haze 0%)，Hard coating (3H)，产品净重127g (Typ.)。背光方面此产品采用了3S7P WLED发光的侧入式光源，光源的使用寿命为15K小时，不含背光驱动。CLAA080WQ04 XG采用了MIPI (4 data lanes)信号接口，总共34 pins，采用端子连接，驱屏电压为1.8/3.3V (Typ.)(VCCI/VDDI)。它的典型垂直刷新率Fv为60Hz。如果开发新产品想采用CLAA080WQ04 XG液晶模组，屏库®建议您向中华映管 (CPT)或其代理商了解关于CLAA080WQ04 XG的最新的生产状态信息和技术信息。屏库®上所显示的面板参数均由屏库电子工程师依据规格书录入，已尽力减少错误，但不能保证参数的完全正确。请以规格书为准！根据屏库掌握的情报此产品于2013年Q4量产，当前生产状态为已停产。目前CLAA080WQ04 XG在屏库上有0条现货信息、0家供应商信息，交易氛围清淡。屏库于2013年11月22日对此型号首次建立参数，并于2020年04月16日对参数进行了最后更新。它的工作温度为 0 ~ 50°C，存储温度为 -20 ~ 60°C。基于它肖像模式，白光LED背光，表面镜面， for Toshiba等特征，此型号推荐使用于平板电脑。
