RGB垂直条状
- 显示区域
- 107.64(H)×172.224(V) mm
- 外观尺寸
- 114.6(H)×184.1(V)×3.65(D) mm
- 面板重量
- 82.0g (Typ.)
- 表面处理
- 镜面 (Haze 0%)，Hard coating (3H)
- 面板亮度
- 400 cd/m² (Typ.)
- 对比度
- 800:1 (Typ.) (TM)
- 可视角度
- 85/85/85/85 (Typ.)(CR≥10)
- 工作模式
- HFFS，常黑显示，透射式
- 视角方向
- 全视角
- 反应时间
- 25 (Typ.)(Tr+Td) ms
- 显示颜色
- 16.7M, 50% NTSC
- 面板应用
-
- 工作频率
- 60Hz
- 触摸屏
- 无触摸
- 功率消耗
-
-
- 光源类型
- 3S7P WLED, 15K小时, 无驱动
- 信号接口
-
MIPI (4 data lanes) , 34 pins , 端子
- 驱屏电压
- 1.8/3.3V (Typ.)(VCCI/VDDI)
- 工作环境
- 工作温度 0 ~ 50 °C, 存储温度 -20 ~ 60 °C
中华映管液晶模组CLAA080WQ02 XG规格书
中华映管液晶模组CLAA080WQ02 XG验货标准(IIS)
中华映管液晶模组CLAA080WQ02 XG概况

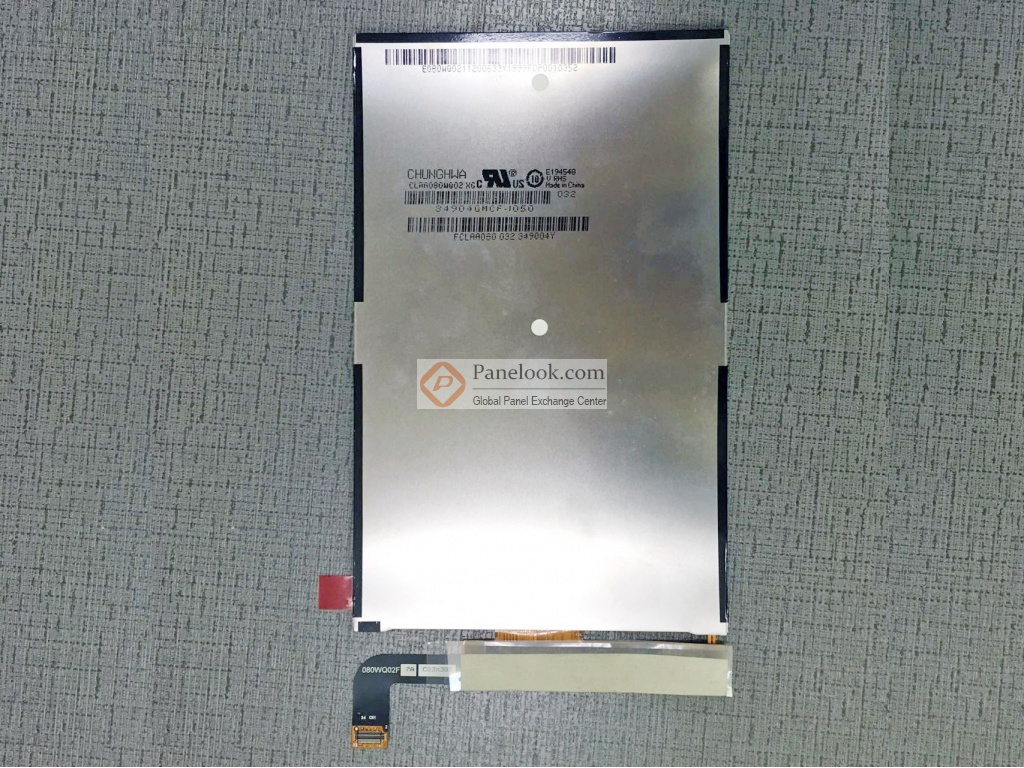

CLAA080WQ02 XG是中华映管股份有限公司 (中华映管，CPT) 推出的一款采用a-Si TFT-LCD技术的8.0英寸液晶模组产品，它装配有WLED背光，无背光驱动，无触摸。根据中华映管 (CPT)于2014年2月28日发布的版本号为Ver.1的产品规格书，CLAA080WQ02 XG显示分辨率为800(RGB)×1280 (WXGA)，宽高比为10:16 (宽:高)，像素采用RGB垂直条状排列。它的显示区域尺寸为107.64×172.224 (宽×高) mm，外观尺寸为114.6×184.1 (宽×高)×3.65(厚) mm，表面处理为镜面 (Haze 0%)，Hard coating (3H)，产品净重82.0g (Typ.)。背光方面此产品采用了3S7P WLED发光的侧入式光源，光源的使用寿命为15K小时，不含背光驱动。CLAA080WQ02 XG采用了MIPI (4 data lanes)信号接口，总共34 pins，采用端子连接，驱屏电压为1.8/3.3V (Typ.)(VCCI/VDDI)。它的典型垂直刷新率Fv为60Hz。如果开发新产品想采用CLAA080WQ02 XG液晶模组，屏库®建议您向中华映管 (CPT)或其代理商了解关于CLAA080WQ02 XG的最新的生产状态信息和技术信息。屏库®上所显示的面板参数均由屏库电子工程师依据规格书录入，已尽力减少错误，但不能保证参数的完全正确。请以规格书为准！根据屏库掌握的情报此产品于2013年Q4量产，当前生产状态为已停产。目前CLAA080WQ02 XG在屏库上有0条现货信息、0家供应商信息，交易氛围清淡。屏库于2013年11月13日对此型号首次建立参数，并于2020年05月29日对参数进行了最后更新。它的工作温度为 0 ~ 50°C，存储温度为 -20 ~ 60°C。基于它肖像模式，白光LED背光，表面镜面等特征，此型号推荐使用于平板电脑。
|
