| 规格书 | 版本号 | 规格书语言 | 文件大小 | 页数 | 原厂发布日期 | 最新 | ||
|---|---|---|---|---|---|---|---|---|
|
CLAA070NJ05CW规格书 | Rev0.0 | English | 564.6 K | 18 | 2012-2-22 | 最新 |

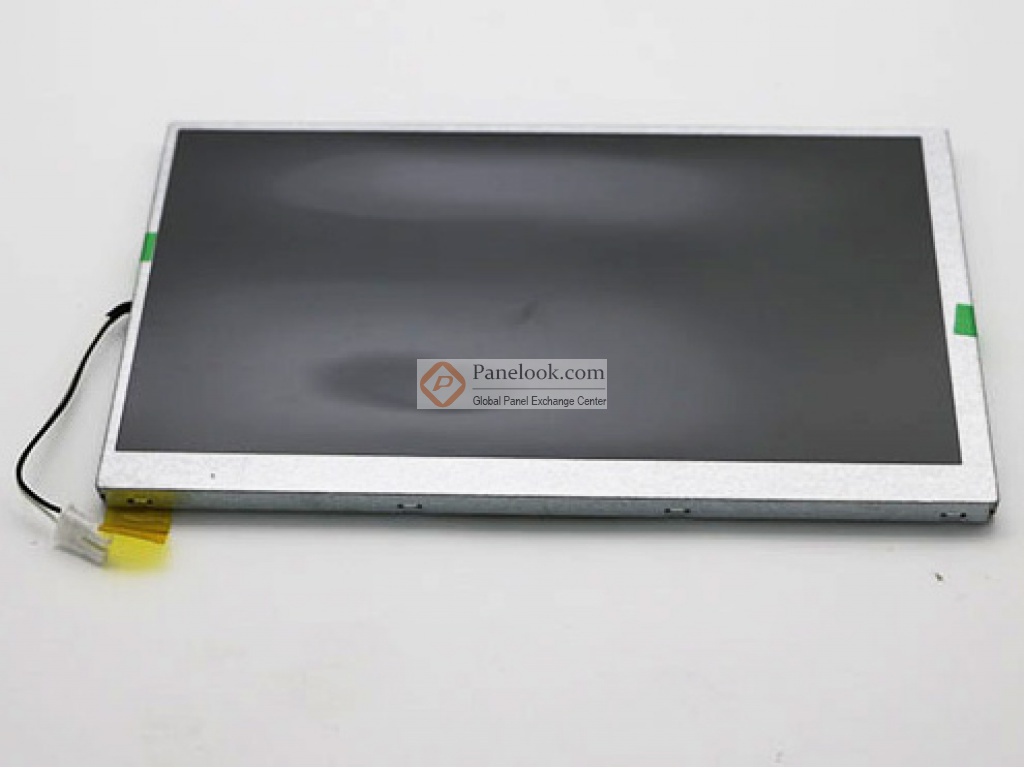

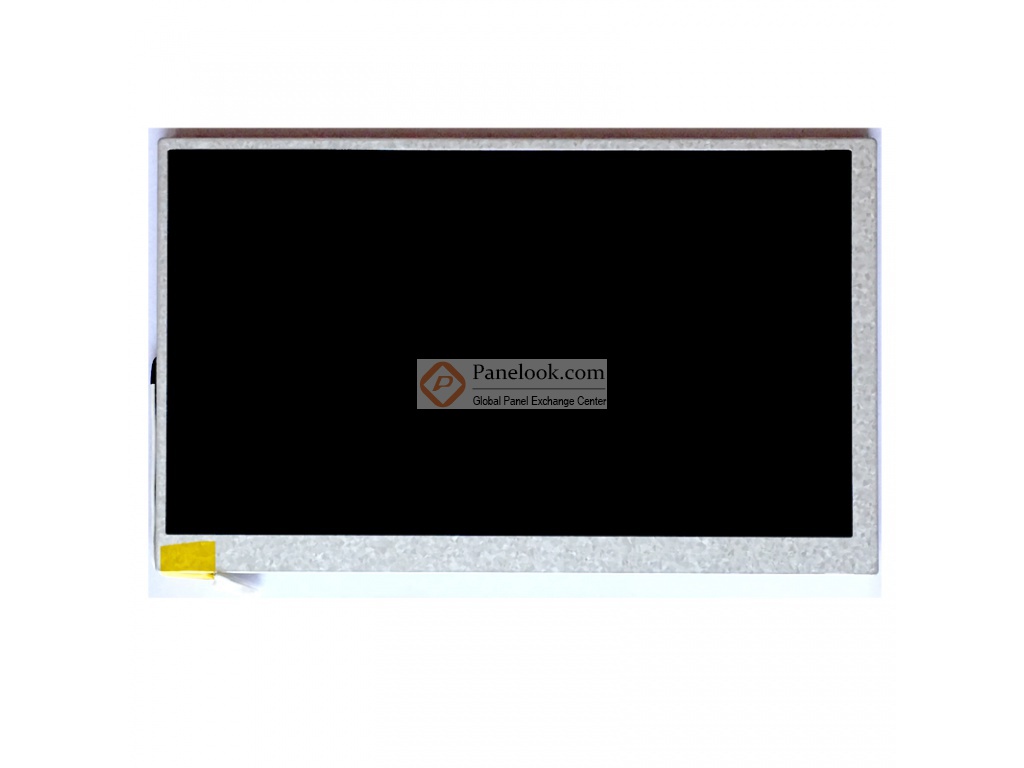

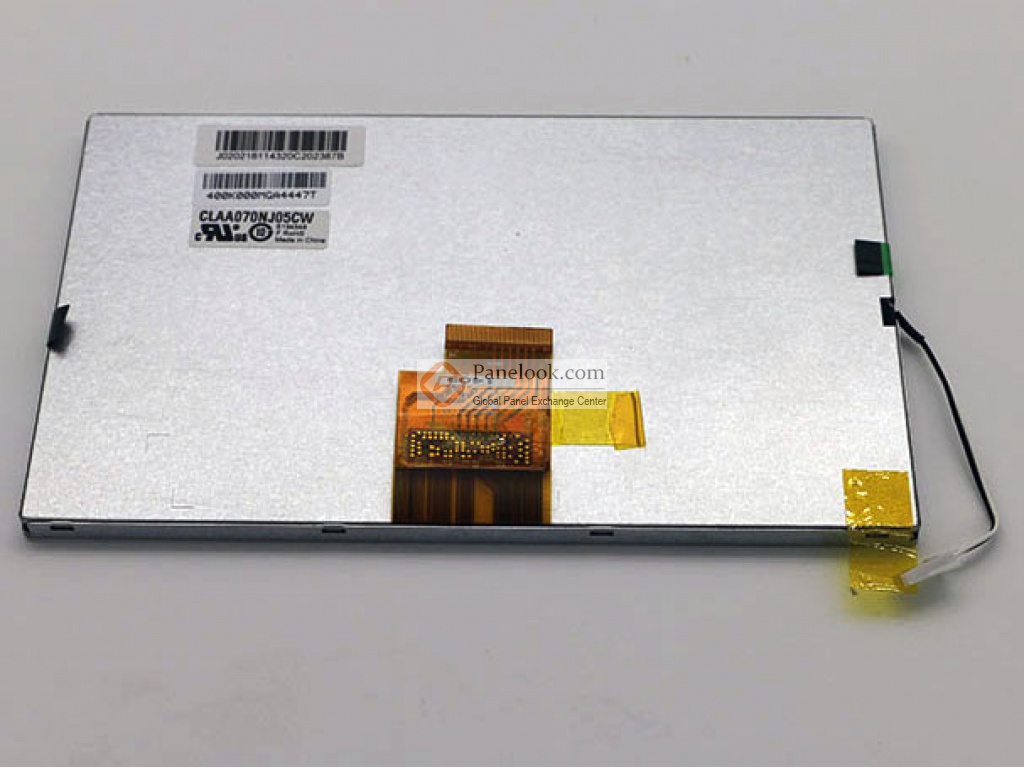

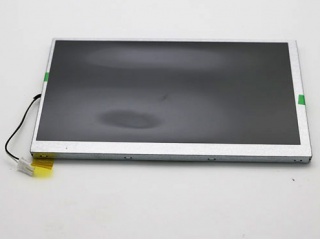

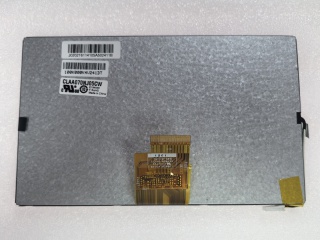

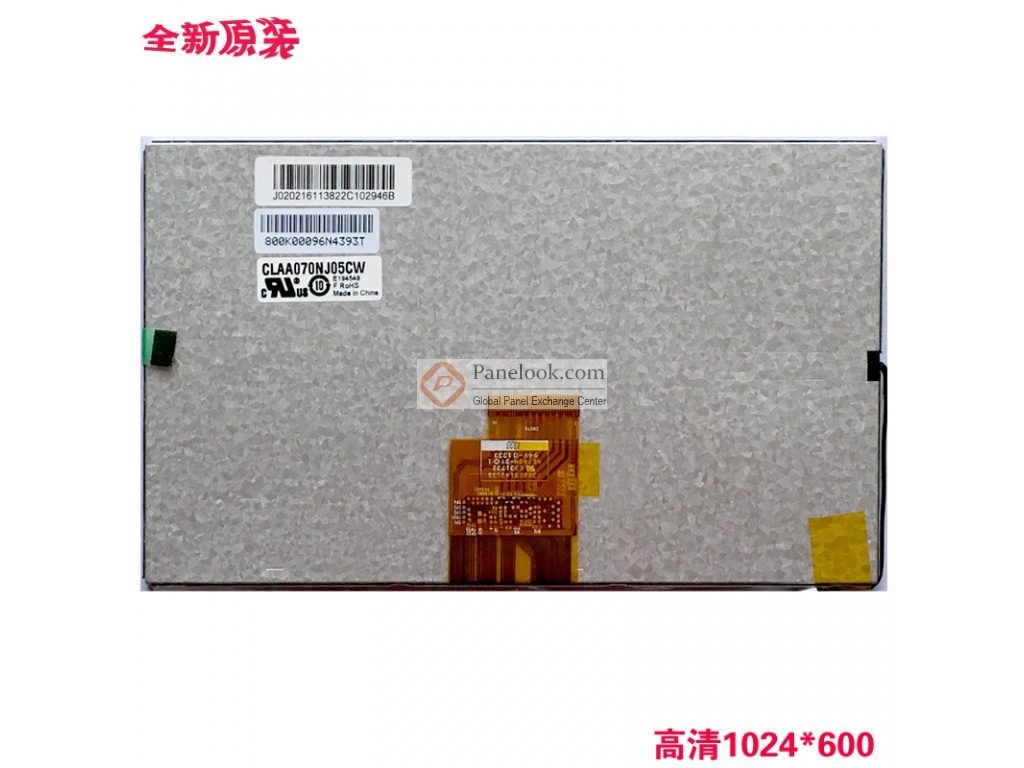

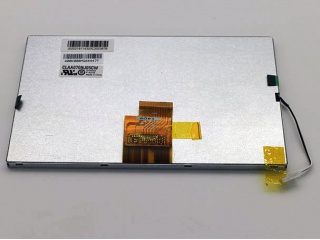

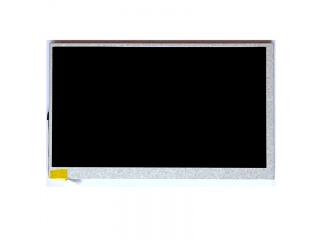

CLAA070NJ05CW是中华映管 (CPT)推出的一款7.0吋a-Si TFT-LCD液晶模组产品，它装配有WLED背光，无背光驱动，无触摸。此产品工作温度为 -20 ~ 70°C，存储温度为 -30 ~ 80°C，耐振动性为2.9G (28.4 m/s²)。它的典型特征屏库总结为: 3G抗震，白光LED背光，上/下,左/右翻转显示，6/8位灰阶可选，表面雾面。基于它的特征屏库推荐此型号应用于工业，车载显示等产品。根据屏库掌握的情报此产品于2012年Q2量产，当前生产状态为已停产。目前此型号在屏库上有0条现货信息、0家供应商信息，交易氛围清淡。屏库于2014年04月01日对此型号首次建立参数，并于2026年01月05日对参数进行了最后更新。根据中华映管 (CPT)于2012年2月22日发布的版本号为Rev0.0的产品规格书，CLAA070NJ05CW显示分辨率为1024(RGB)×600 (WSVGA)，宽高比为16:9 (宽:高)，像素采用RGB垂直条状排列。它的显示区域尺寸为154.214(宽)×85.92(高) mm，外观尺寸为164.9(宽)×100(高)×6(厚) mm，可视尺寸为156.48(宽)×88.32(高) mm，表面处理为雾面，产品净重155g (Typ.)。背光方面此产品采用了3S9P WLED发光的侧入式光源，光源的使用寿命为20K小时，不含背光驱动。CLAA070NJ05CW采用了LVDS (1 ch, 6/8-bit)信号接口，总共40 pins，采用FPC连接，驱屏电压为3.3/9.6/18.0/-6.0V (Typ.)(VDD/AVDD/VGH/VGL)。它的典型垂直刷新率Fv为60Hz。屏库上标注的生产状态仅供参考，不应作为用户的决策依据。屏库®上所显示的面板参数均由屏库电子工程师依据规格书录入，已尽力减少错误，但不能保证参数的完全正确。请以规格书为准！如果开发新产品想采用此液晶模组，关于CLAA070NJ05CW的最新的生产状态信息和技术信息，屏库®建议您咨询中华映管 (CPT)。
