RGB垂直条状
- 显示区域
- 153.6×90 mm (H×V)
- 外观尺寸
- 165.75×105.39×3.5 mm (H×V×D)
- 屏幕重量
- 115g (Typ.)
- 表面处理
- 雾面，Hard coating (3H)
- 屏幕亮度
- 350 cd/m² (Typ.)
- 对比度
- 700:1 (Typ.) [透射]
- 最佳视向
- 6 o'clock
- 光学模式
- TN，常白显示，透射式
- 可视角度
- 80/80/70/60 (Typ.)(CR≥10)
- 响应速度
- 25 (Typ.)(Tr+Td) ms
- 颜色数量
- 262K/16.7M, 54% NTSC
- 适用于
-
- 功率消耗
- 2.0W (Typ.)
- 背光类型
- 3S8P WLED, 20K小时, 无驱动
- 刷新频率
- 60Hz
- 触摸功能
- 无触摸
- 信号系统
- LVDS (1 ch, 6/8-bit) , FPC , 40 pins
- 供应电压
- 3.3/9.6/18/-6V (Typ.)(DVDD/AVDD/VGH/VGL)
- 最大额定
- 存储温度 -30 ~ 70 °C 工作温度 -20 ~ 60 °C 抗振能力 2.9G (28.4 m/s²)

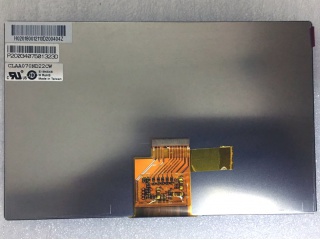

中华映管液晶模组CLAA070ND22CW验货标准(IIS)
中华映管液晶模组CLAA070ND22CW综述
中华映管 (CPT) 推出的CLAA070ND22CW是一款采用a-Si TFT-LCD技术的7.0英寸液晶模组产品，它装配有WLED背光，无背光驱动，无触摸。屏库总结它的典型特征为: 3G抗震，白光LED背光，上/下,左/右翻转显示，6/8位灰阶可选，表面雾面。它的工作温度为 -20 ~ 60°C，存储温度为 -30 ~ 70°C，耐振动性为2.9G (28.4 m/s²)。此型号适合应用于便携导航仪，数码相框，便携式DVD，MID UMPC。根据屏库掌握的情报此产品于2011年Q1量产，当前生产状态为已停产。目前CLAA070ND22CW在屏库上有0条现货信息、0家供应商信息，交易氛围清淡。屏库于2012年07月07日对此型号首次建立参数，并于2025年07月22日对参数进行了最后更新。根据中华映管 (CPT)于2011年12月28日发布的版本号为Ver1.3的产品规格书，CLAA070ND22CW显示分辨率为1024(RGB)×600 (WSVGA)，宽高比为17:10 (宽:高)，像素采用RGB垂直条状排列。它的显示区域尺寸为153.6×90 (宽×高) mm，可视尺寸为156.2×93.0 (宽×高) mm，外观尺寸为165.75(宽)×105.39(高)×3.5(厚) mm，表面处理为雾面，Hard coating (3H)，产品净重115g (Typ.)。背光方面此产品采用了3S8P WLED发光的侧入式光源，光源的使用寿命为20K小时，不含背光驱动。CLAA070ND22CW采用了LVDS (1 ch, 6/8-bit)信号接口，总共40 pins，采用FPC连接，驱屏电压为3.3/9.6/18/-6V (Typ.)(DVDD/AVDD/VGH/VGL)。它的典型垂直刷新率Fv为60Hz。如果开发新产品想采用CLAA070ND22CW液晶模组，屏库®建议您向中华映管 (CPT)或其代理商了解关于CLAA070ND22CW的最新的生产状态信息和技术信息。屏库®上所显示的面板参数均由屏库电子工程师依据规格书录入，已尽力减少错误，但不能保证参数的完全正确。请以规格书为准！
|
