友达液晶模组B156XW03 V0主要参数

现货数量
暂无
长期卖家
1个
求购数量
暂无
生产状态
已停产

客户发样
2008,Q4
开始量产
2009,Q2
最后下单
--
最后出货
--

生产信息仅供参考，请与原厂或代理商确认。

面板品牌
面板尺寸
像素数量
显示区域
面板重量
面板亮度
可视角度
视角方向
显示颜色
工作频率
外观式样

友达 (AUO)

15.6英寸

1366(RGB)×768, WXGA, 16:9

344.232(H)×193.536(V) mm

425g (Max.)

220 cd/m² (Typ.)

45/45/15/35 (Typ.)(CR≥10)

6 o'clock

262K, 60% NTSC

60Hz

中厚 (PCBA平直, 厚3.4~4.0mm)

面板型号

面板类型

像素布局

外观尺寸

表面处理

对比度

工作模式

反应时间

面板应用

触摸屏

灯管类型

B156XW03 V0
a-Si TFT-LCD, 液晶模组
RGB垂直条状
371.5(H)×224.5(V)×3.8(D) mm
镜面 (Haze 0%)，Hard coating (3H)，反射率 5.0% (Max.)
500:1 (Typ.) (透射)
TN，常白显示，透射式
8 (Typ.)(Tr+Td) ms

无触摸
WLED, 10K小时, 含LED驱动

信号接口
驱屏电压
工作环境

LVDS (1 ch, 6-bit) , 40 pins , 端子

3.3V (Typ.)

工作温度: 0 ~ 50 °C, 存储温度: -20 ~ 60 °C

友达液晶模组B156XW03 V0规格书

	规格书	版本号	规格书语言	文件大小	页数	原厂发布日期	最新
	B156XW03 V0规格书	Ver0.5	English	1.3 M	34	2009-2-19	最新	付费下载

友达液晶模组B156XW03 V0验货标准(IIS)

IIS对应检验产品	原厂等级 (坏点数量)	MURA判定	通用等级	版本号	原厂发布日期
8.9~17.3” NB series	VIP会员可看	VIP会员可看	A- Grade	Ver0.2	2011-12-22	IIS下载
10.1~17” NB series	VIP会员可看	VIP会员可看	A Grade	Ver0.1	2009-1-5	IIS下载

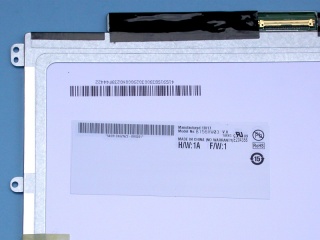

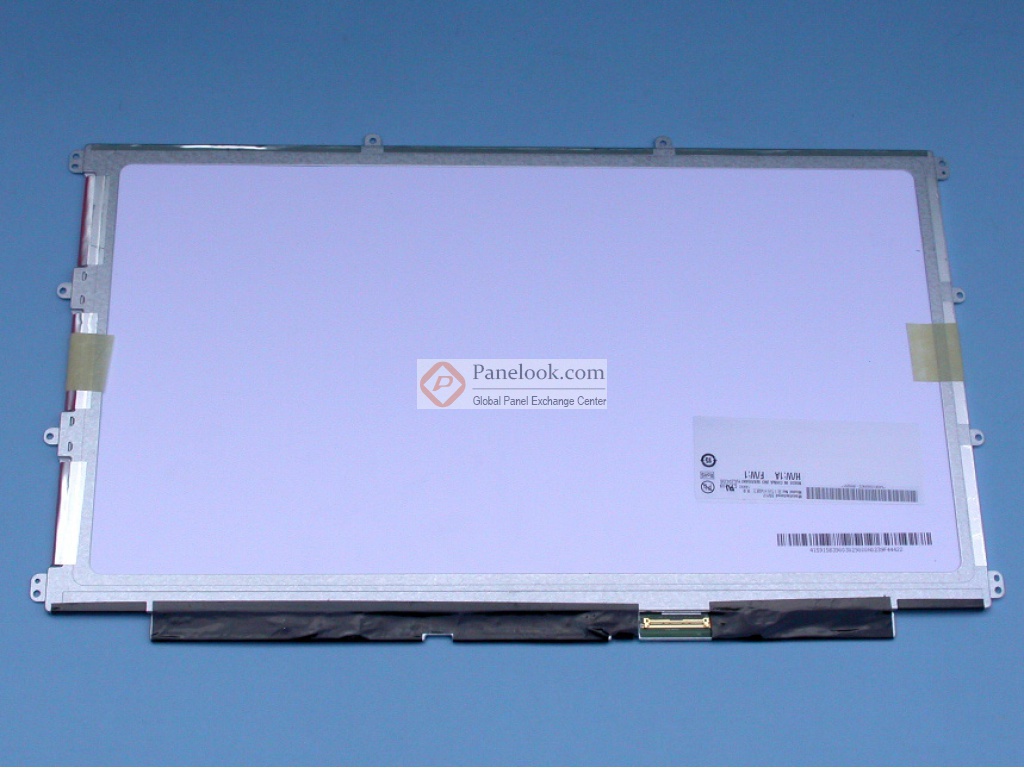

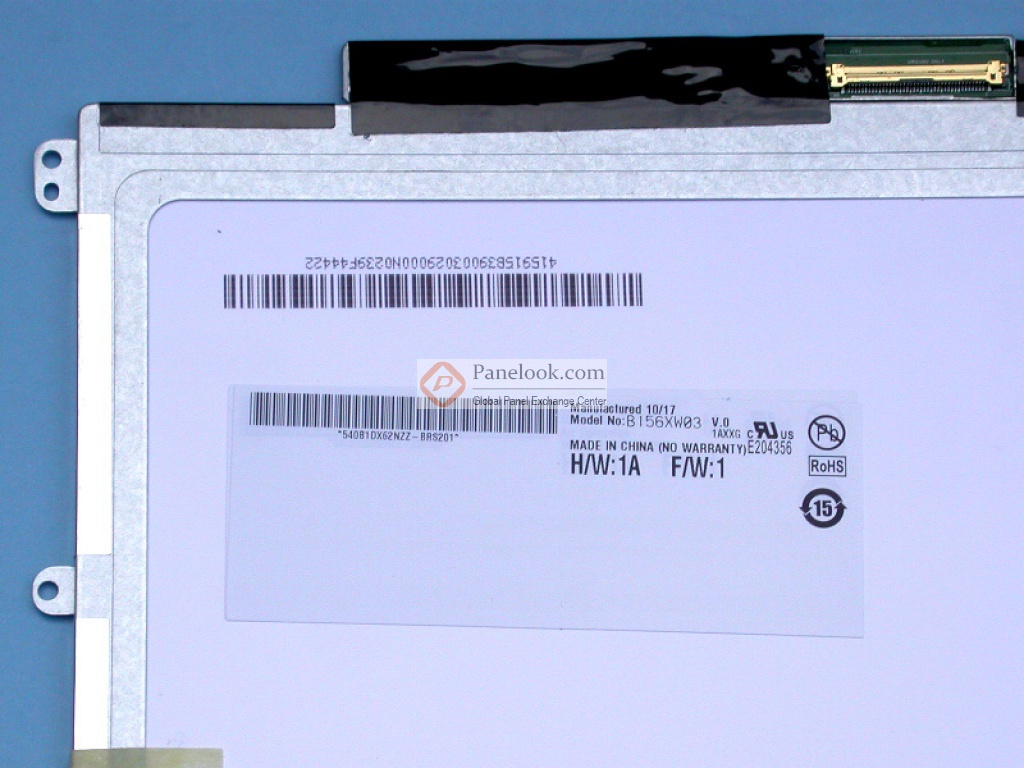

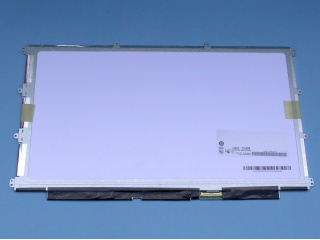

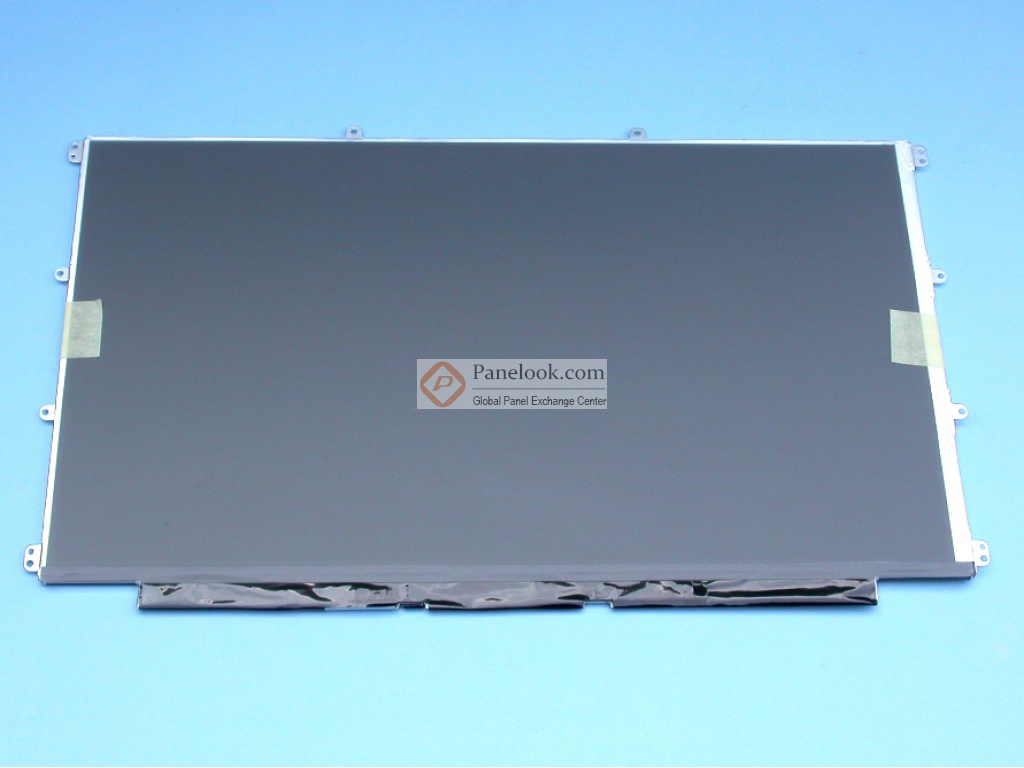

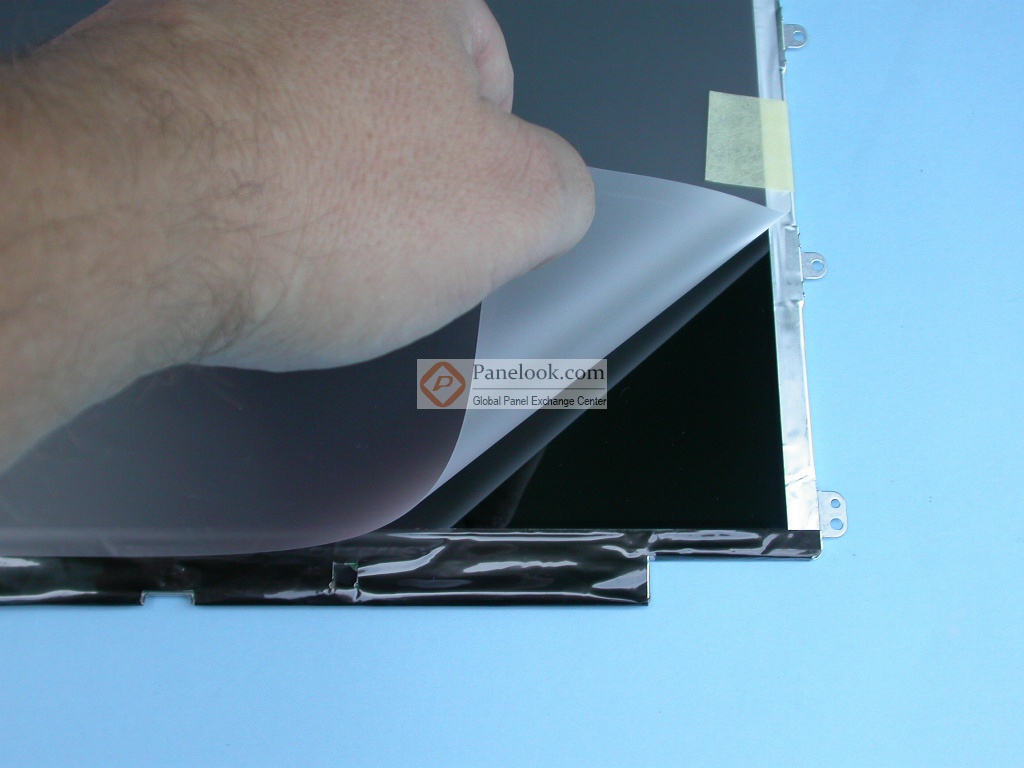

友达液晶模组B156XW03 V0图片

友达液晶模组B156XW03 V0综述

B156XW03 V0 (别名: B156XW03 V.0) (产品代码: AUO30EC)是友达 (AUO)推出的一款15.6吋a-Si TFT-LCD液晶模组产品，它装配有WLED背光，含LED驱动背光驱动，无触摸。此产品工作温度为 0 ~ 50°C，存储温度为 -20 ~ 60°C，耐振动性为1.5G (14.7 m/s²)。它的典型特征屏库总结为: 白光LED背光，含LED驱动器，端子倒装，表面镜面。基于它的特征屏库推荐此型号应用于笔记本等产品。根据屏库掌握的情报此产品于2009年Q2量产，当前生产状态为已停产。目前此型号在屏库上有0条现货信息、1家供应商信息，交易氛围清淡。屏库于2012年12月21日对此型号首次建立参数，并于2025年02月12日对参数进行了最后更新。根据友达 (AUO)于2009年2月19日发布的版本号为Ver0.5的产品规格书，B156XW03 V0显示分辨率为1366(RGB)×768 (WXGA)，宽高比为16:9 (宽:高)，像素采用RGB垂直条状排列。它的显示区域尺寸为344.232(宽)×193.536(高) mm，外观尺寸为371.5(宽)×224.5(高)×3.8(厚) mm，表面处理为镜面 (Haze 0%)，Hard coating (3H)，反射率 5.0% (Max.)，产品净重425g (Max.)外观样式为中厚 (PCBA平直, 厚3.4~4.0mm)。背光方面此产品采用了WLED发光的侧入式光源，光源的使用寿命为10K小时，含LED驱动。B156XW03 V0采用了LVDS (1 ch, 6-bit)信号接口，总共40 pins，采用端子连接，驱屏电压为3.3V (Typ.)。它的典型垂直刷新率Fv为60Hz。屏库上标注的生产状态仅供参考，不应作为用户的决策依据。屏库®上所显示的面板参数均由屏库电子工程师依据规格书录入，已尽力减少错误，但不能保证参数的完全正确。请以规格书为准！如果开发新产品想采用此液晶模组，关于B156XW03 V0的最新的生产状态信息和技术信息，屏库®建议您咨询友达 (AUO)。
