| 制造商 | 友达 (AUO) | 型号 | B156HTN03.7  19个兼容型号 |
|---|---|---|---|
| 对角尺寸 | 15.6英寸 | 类型 | a-Si TFT-LCD, 液晶模组 |
| 显示区域 | 344.16(W)×193.59(H) mm | 外观尺寸 | 359.5(W)×223.8(H)×3.2(D) mm |
| 像素排列 | RGB垂直条状 | 解析度 | 1920(RGB)×1080, FHD, 16:9 |
| 面板重量 | 359/380g (Typ./Max.) | 表面处理 | 镜面 (Haze 0%) |
| 显示亮度 | 220 cd/m² (Typ.) | 对比度 | 500:1 (Typ.) (透射) |
| 推荐视向 | 6 o'clock | 响应时间 | 8 (Typ.)(Tr+Td) ms |
| 可视角度 | 45/45/15/35 (Typ.)(CR≥10)  |
显示模式 | TN，常白显示，透射式 |
| 支持颜色 | 262K, 45% NTSC | 应用产品 | |
| 外观样式 | 薄屏 (PCBA平直, 厚度≤3.2mm) | 光源类型 | 9S5P WLED, 15K小时, 含LED驱动 |
| 刷新率 | 60Hz | 触摸技术 | 无触摸 |

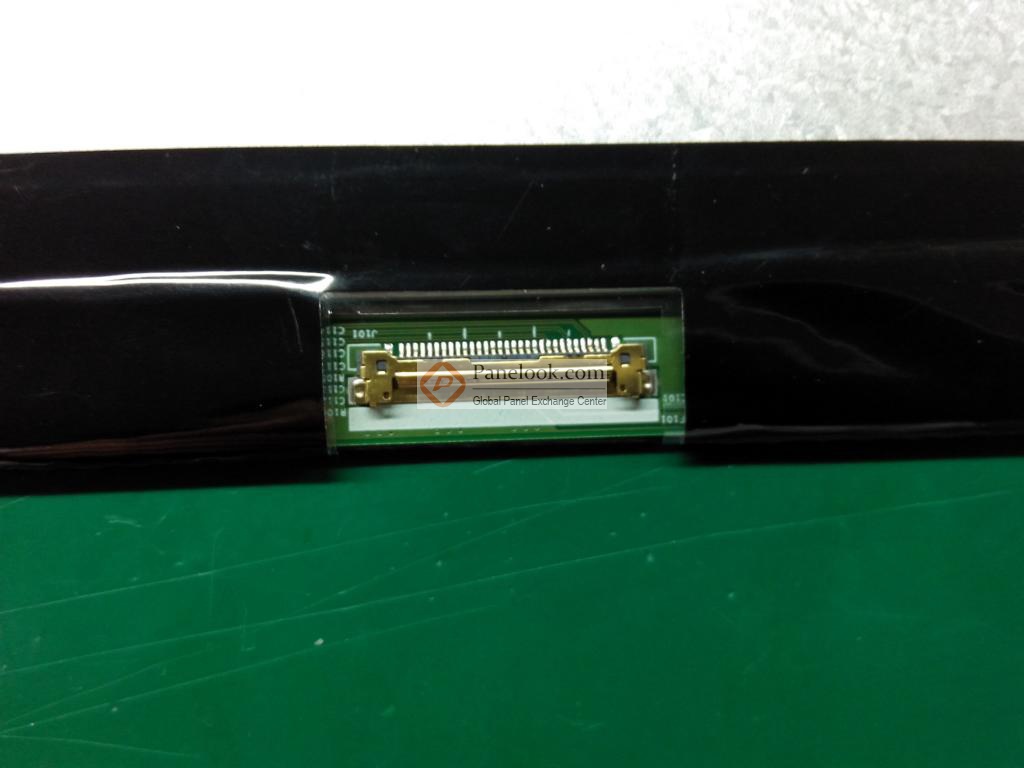

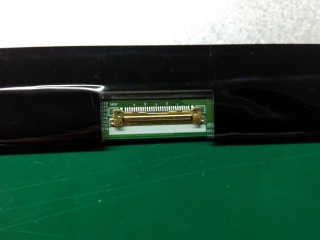

| 接口类型 | 30 pins eDP (2 Lanes) , 端子 | ||
| 电压供应 | 3.3V (Typ.) | ||
| 应用环境 | 工作温度 0 ~ 50 °C , 存储温度 -20 ~ 60 °C | ||
| 规格书 | 版本号 | 规格书语言 | 文件大小 | 页数 | 原厂发布日期 | 最新 | ||
|---|---|---|---|---|---|---|---|---|
|
B156HTN03.7规格书 | HW0A_Ver0.2 | English | 1.3 M | 35 | 2014-3-28 | 最新 |
| IIS对应检验产品 | 原厂等级 (坏点数量) | MURA判定 | 通用等级 | 版本号 | 原厂发布日期 | ||
|
7”~ 17.3” NB LCM | VIP会员可看 |
VIP会员可看 | A+ Grade | 2015-7-8 | IIS下载 | |
|
8.9~17.3” NB series | VIP会员可看 |
VIP会员可看 | A- Grade | Ver0.2 | 2011-12-22 | IIS下载 |
B156HTN03.7 (产品代码: AUO37ED)是友达光电股份有限公司 (友达，AUO) 推出的一款采用a-Si TFT-LCD技术的15.6英寸液晶模组产品，它装配有WLED背光，含LED驱动背光驱动，无触摸。根据友达 (AUO)于2014年3月28日发布的版本号为HW0A_Ver0.2的产品规格书，B156HTN03.7显示分辨率为1920(RGB)×1080 (FHD)，宽高比为16:9 (宽:高)，像素采用RGB垂直条状排列。它的显示区域尺寸为344.16×193.59 (宽×高) mm，外观尺寸为359.5×223.8 (宽×高)×3.2(厚) mm，表面处理为镜面 (Haze 0%)，产品净重359/380g (Typ./Max.)外观样式为薄屏 (PCBA平直, 厚度≤3.2mm)。背光方面此产品采用了9S5P WLED发光的侧入式光源，光源的使用寿命为15K小时，含LED驱动。B156HTN03.7采用了eDP (2 Lanes)信号接口，总共30 pins，采用端子连接，驱屏电压为3.3V (Typ.)。它的典型垂直刷新率Fv为60Hz。如果开发新产品想采用B156HTN03.7液晶模组，屏库®建议您向友达 (AUO)或其代理商了解关于B156HTN03.7的最新的生产状态信息和技术信息。屏库®上所显示的面板参数均由屏库电子工程师依据规格书录入，已尽力减少错误，但不能保证参数的完全正确。请以规格书为准！根据屏库掌握的情报此产品于2014年Q2量产，当前生产状态为已停产。目前B156HTN03.7在屏库上有0条现货信息、0家供应商信息，交易氛围清淡。屏库于2014年12月10日对此型号首次建立参数，并于2022年08月30日对参数进行了最后更新。它的工作温度为 0 ~ 50°C，存储温度为 -20 ~ 60°C。基于它白光LED背光，含LED驱动器，端子倒装，表面镜面等特征，此型号推荐使用于笔记本。
