像素排列 RGB垂直条状
解析度1920(RGB)×1080, FHD, 16:9
- 面板重量370g (Max.)
- 表面处理镜面 (Haze 0%)
- 显示亮度220 cd/m² (Typ.)
- 对比度 800:1 (Typ.) (透射)
- 推荐视向全视角
- 响应时间25 (Typ.)(Tr+Td) ms
- 可视角度85/85/85/85 (Typ.)(CR≥10)
- 显示模式AHVA，常黑显示，透射式
- 支持颜色262K, 45% NTSC
- 触摸技术无触摸
- 外观样式
薄屏 (PCBA平直, 厚度≤3.2mm)
- 光源类型WLED, 15K小时, 含LED驱动
- 刷新率60Hz
- 应用产品
- 接口类型
-
30 pins eDP (2 Lanes) , eDP1.2 , 端子
- 应用环境
- 工作温度 0 ~ 50 °C, 存储温度 -20 ~ 60 °C
友达液晶模组B156HAN02.2 HW0B规格书
友达液晶模组B156HAN02.2 HW0B综述

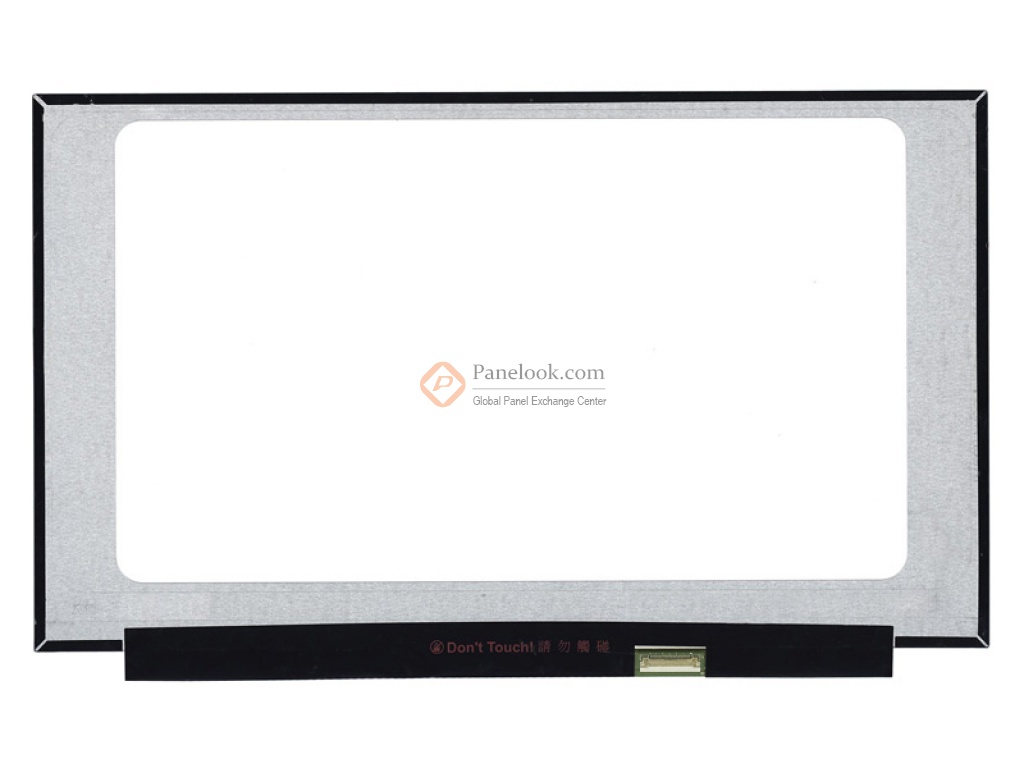

B156HAN02.2 HW0B (产品代码: AUO22ED)是友达 (AUO)推出的一款15.6吋a-Si TFT-LCD液晶模组产品，它装配有WLED背光，含LED驱动背光驱动，无触摸。此产品工作温度为 0 ~ 50°C，存储温度为 -20 ~ 60°C，耐振动性为1.5G (14.7 m/s²)。它的典型特征屏库总结为: 白光LED背光，含LED驱动器，端子倒装，表面镜面， eDP1.2。基于它的特征屏库推荐此型号应用于笔记本等产品。根据屏库掌握的情报此产品于2019年Q3量产，当前生产状态为已停产。目前此型号在屏库上有0条现货信息、0家供应商信息，交易氛围清淡。屏库于2025年03月26日对此型号首次建立参数，并于2025年12月23日对参数进行了最后更新。根据友达 (AUO)于2019年6月26日发布的版本号为Ver1.0的产品规格书，B156HAN02.2 HW0B显示分辨率为1920(RGB)×1080 (FHD)，宽高比为16:9 (宽:高)，像素采用RGB垂直条状排列。它的显示区域尺寸为344.16(宽)×193.59(高) mm，外观尺寸为350.56(宽)×216.15(高)×3.2(厚) mm，表面处理为镜面 (Haze 0%)，产品净重370g (Max.)外观样式为薄屏 (PCBA平直, 厚度≤3.2mm)。背光方面此产品采用了WLED发光的侧入式光源，光源的使用寿命为15K小时，含LED驱动。B156HAN02.2 HW0B采用了eDP (2 Lanes)信号接口，总共30 pins，采用端子连接，驱屏电压为3.3V (Typ.)。它的典型垂直刷新率Fv为60Hz。屏库上标注的生产状态仅供参考，不应作为用户的决策依据。屏库®上所显示的面板参数均由屏库电子工程师依据规格书录入，已尽力减少错误，但不能保证参数的完全正确。请以规格书为准！如果开发新产品想采用此液晶模组，关于B156HAN02.2 HW0B的最新的生产状态信息和技术信息，屏库®建议您咨询友达 (AUO)。
|
