B156HAN02.1 HW5A

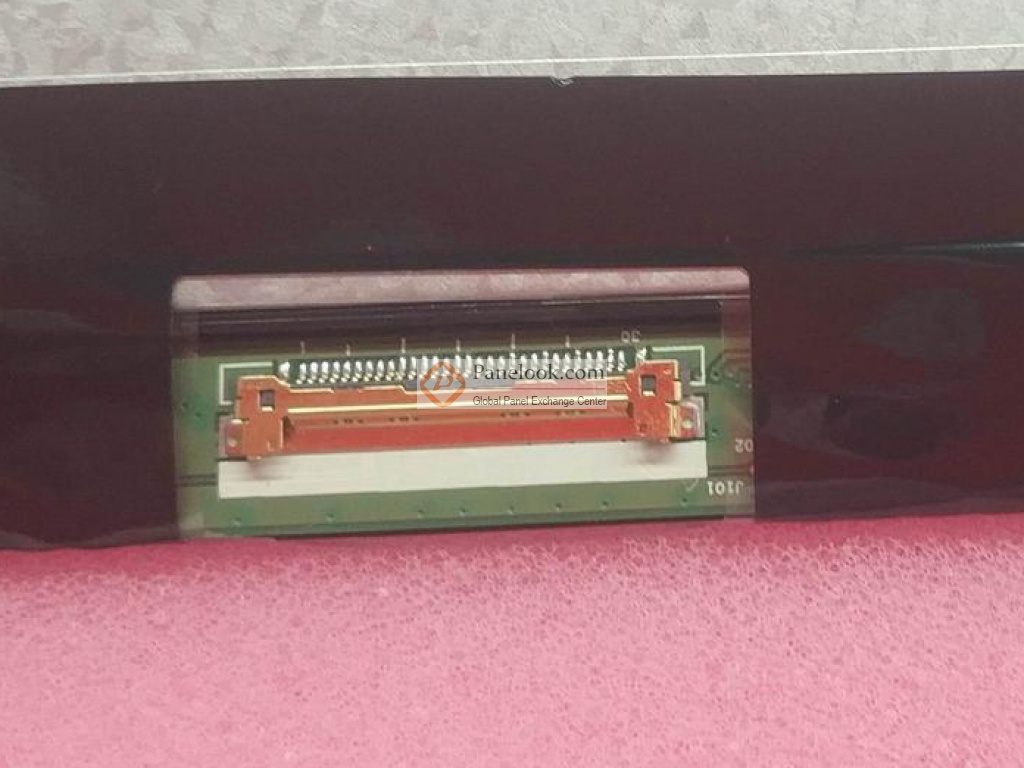

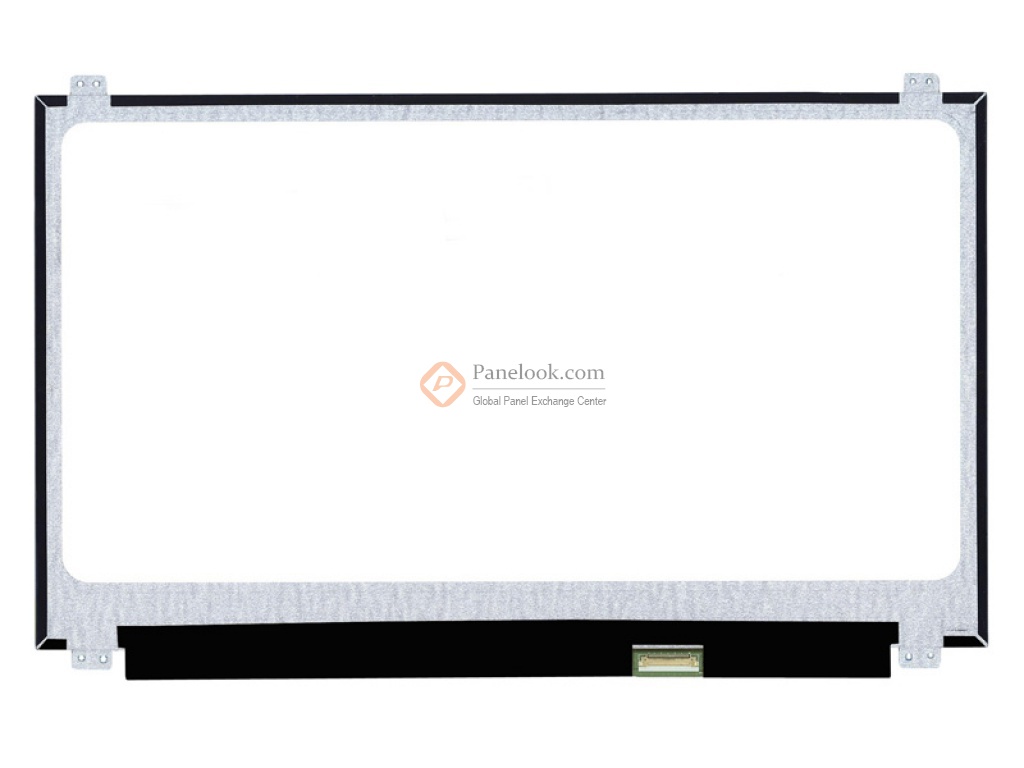

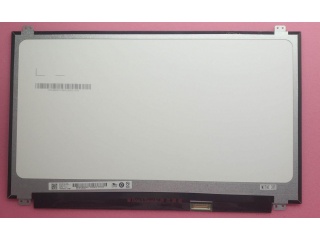

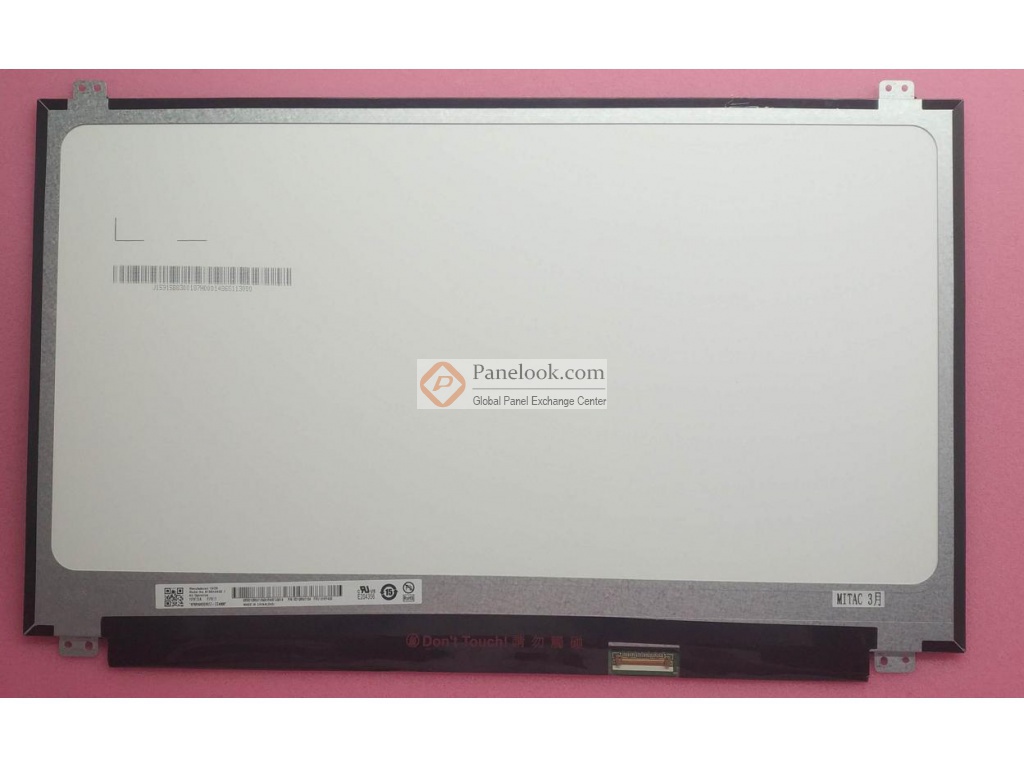

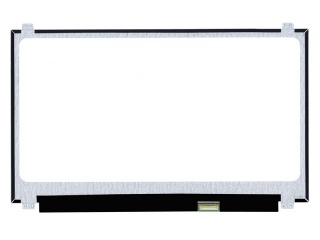

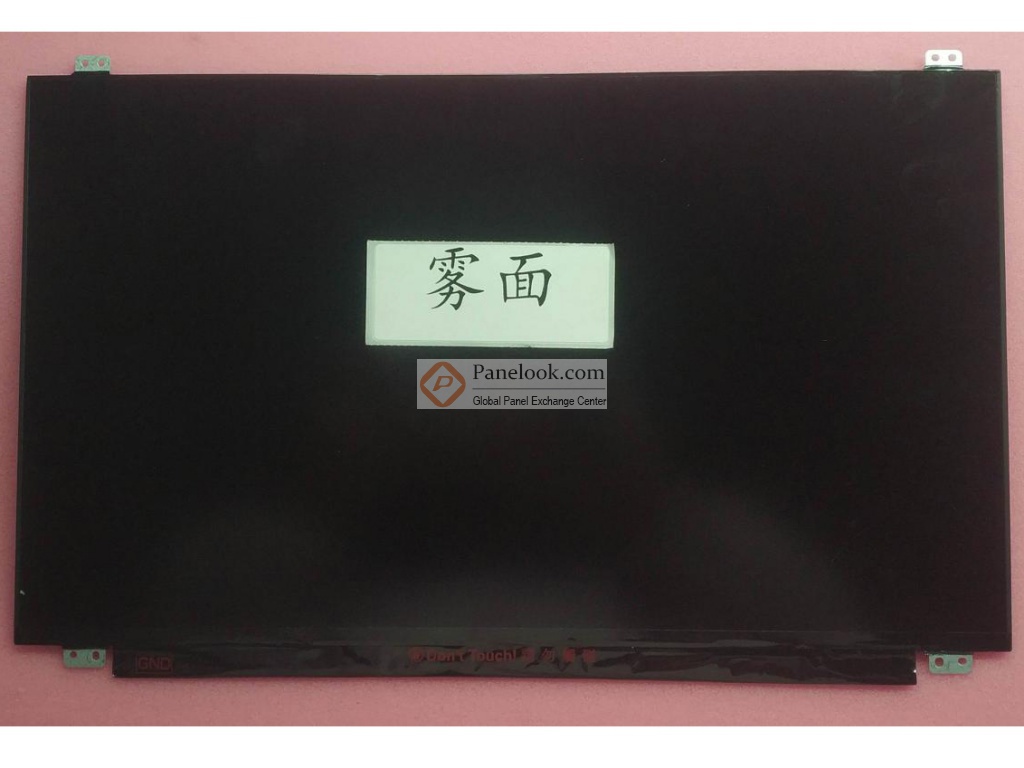

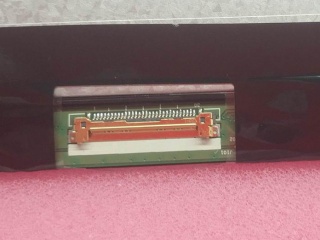

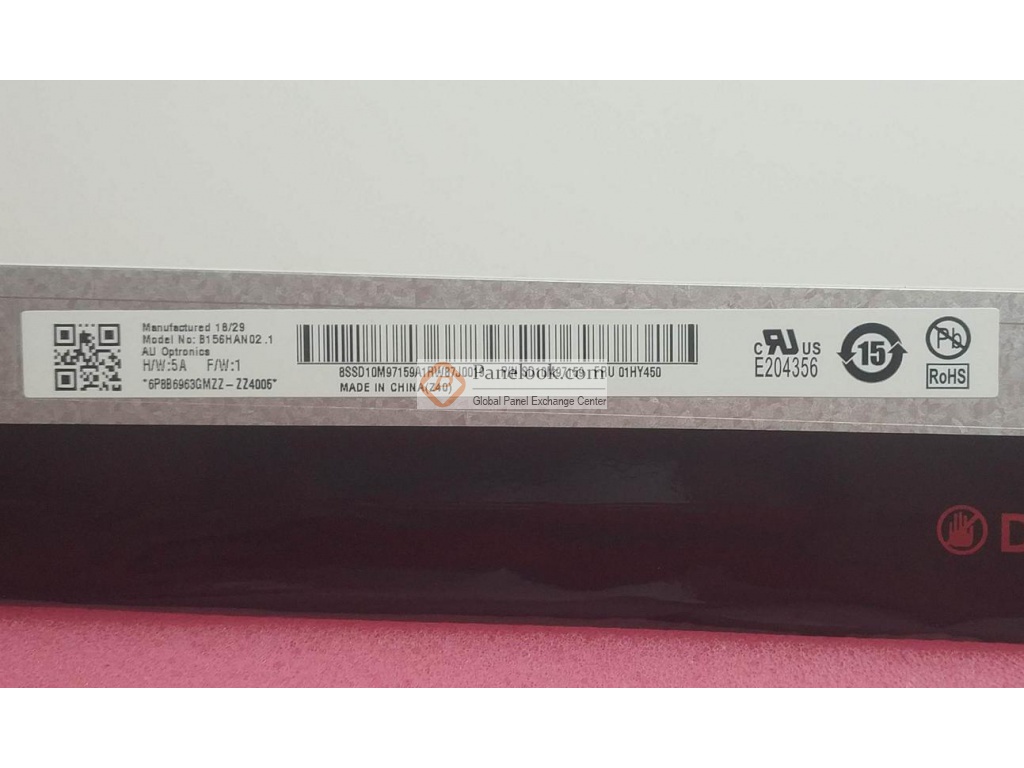

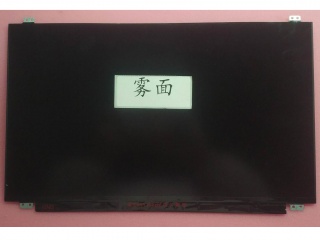

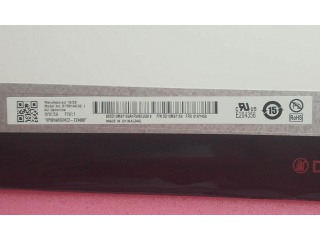

B156HAN02.1 HW5A (产品代码: AUO21ED)是友达光电股份有限公司 (友达，AUO) 推出的一款采用a-Si TFT-LCD技术的15.6英寸液晶模组产品，它装配有WLED背光，含LED驱动背光驱动，无触摸。根据友达 (AUO)于2018年3月23日发布的版本号为Ver1.0的产品规格书，B156HAN02.1 HW5A显示分辨率为1920(RGB)×1080 (FHD)，宽高比为16:9 (宽:高)，像素采用RGB垂直条状排列。它的显示区域尺寸为344.16×193.59 (宽×高) mm，外观尺寸为350.66×223.6 (宽×高)×3.2(厚) mm，表面处理为雾面，产品净重360g (Max.)外观样式为薄屏 (PCBA平直, 厚度≤3.2mm)。背光方面此产品采用了WLED发光的侧入式光源，光源的使用寿命为15K小时，含LED驱动。B156HAN02.1 HW5A采用了eDP (2 Lanes)信号接口，总共30 pins，采用端子连接，驱屏电压为3.3V (Typ.)。它的典型垂直刷新率Fv为60Hz。如果开发新产品想采用B156HAN02.1 HW5A液晶模组，屏库®建议您向友达 (AUO)或其代理商了解关于B156HAN02.1 HW5A的最新的生产状态信息和技术信息。屏库®上所显示的面板参数均由屏库电子工程师依据规格书录入，已尽力减少错误，但不能保证参数的完全正确。请以规格书为准！根据屏库掌握的情报此产品于2018年Q1量产，于2020年Q4停产，当前生产状态为已停产。目前B156HAN02.1 HW5A在屏库上有0条现货信息、1家供应商信息，交易氛围清淡。屏库于2019年10月23日对此型号首次建立参数，并于2025年12月23日对参数进行了最后更新。它的工作温度为 0 ~ 50°C，存储温度为 -20 ~ 60°C，耐振动性为1.5G (14.7 m/s²)。基于它白光LED背光，含LED驱动器，端子倒装，表面雾面， Lenovo P/N SD10M97159, FRU 01HY450等特征，此型号推荐使用于笔记本。
