友达液晶模组B156HAN02.0 HW2A概况-全球液晶屏交易中心-屏库

人气指数：264 2025-12-23 07:38

友达液晶模组B156HAN02.0 HW2A主要参数

现货数量
暂无
长期卖家
暂无
求购数量
暂无
生产状态
已停产

客户发样
2019,Q3
开始量产
2019,Q3
最后下单
--
最后出货
--

生产信息仅供参考，请与原厂或代理商确认。

面板品牌
面板尺寸
像素数量
显示区域
面板重量
面板亮度
可视角度
视角方向
显示颜色
工作频率
外观式样

友达 (AUO)

15.6英寸

1920(RGB)×1080, FHD, 16:9

344.16(H)×193.59(V) mm

310g (Max.)

300 cd/m² (Typ.)

85/85/85/85 (Typ.)(CR≥10)

全视角

262K, 72% NTSC

60Hz

薄屏 (PCBA平直, 厚度≤3.2mm)

面板型号

面板类型

像素布局

外观尺寸

表面处理

对比度

工作模式

反应时间

面板应用

触摸屏

灯管类型

B156HAN02.0 HW2A
a-Si TFT-LCD, 液晶模组
RGB垂直条状
350.66(H)×216.15(V)×2.6(D) mm
雾面
800:1 (Typ.) (透射)
AHVA，常黑显示，透射式
25 (Typ.)(Tr+Td) ms

无触摸
WLED, 15K小时, 含LED驱动

信号接口
驱屏电压
工作环境

eDP (2 Lanes) , eDP1.2 , 30 pins , 端子

3.3V (Typ.)

工作温度: 0 ~ 50 °C, 存储温度: -20 ~ 60 °C

友达液晶模组B156HAN02.0 HW2A规格书

	规格书	版本号	规格书语言	文件大小	页数	原厂发布日期	最新
	B156HAN02.0 HW2A规格书	Ver1.0	English	1.5 M	32	2019-07-04	最新	付费下载

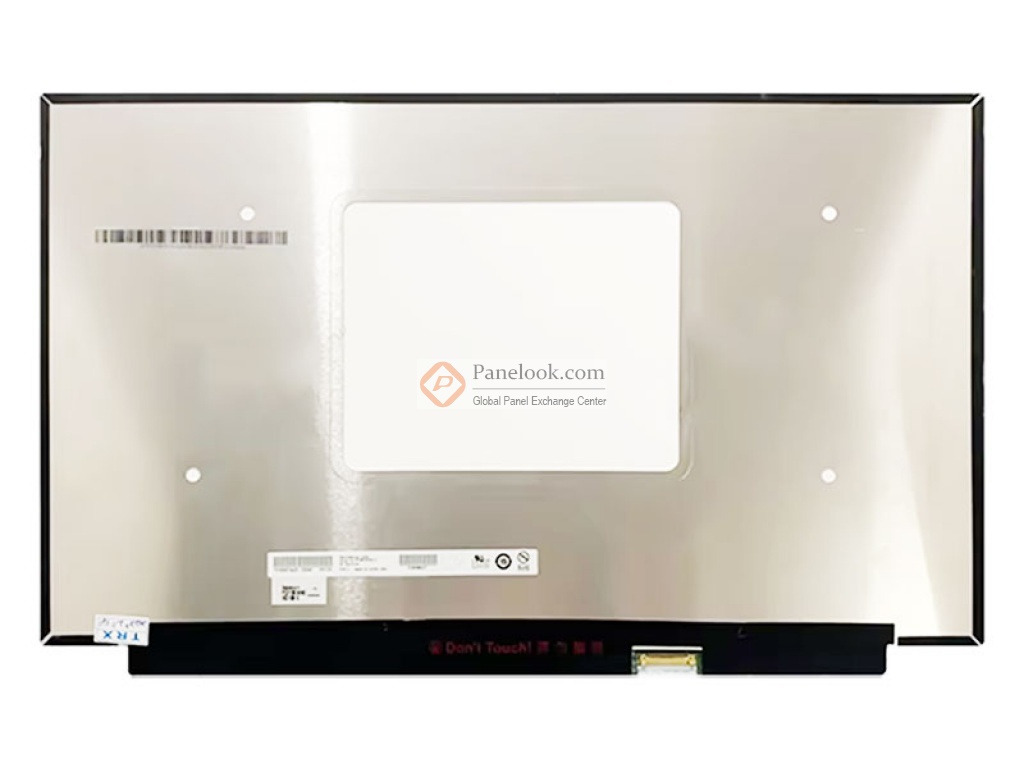

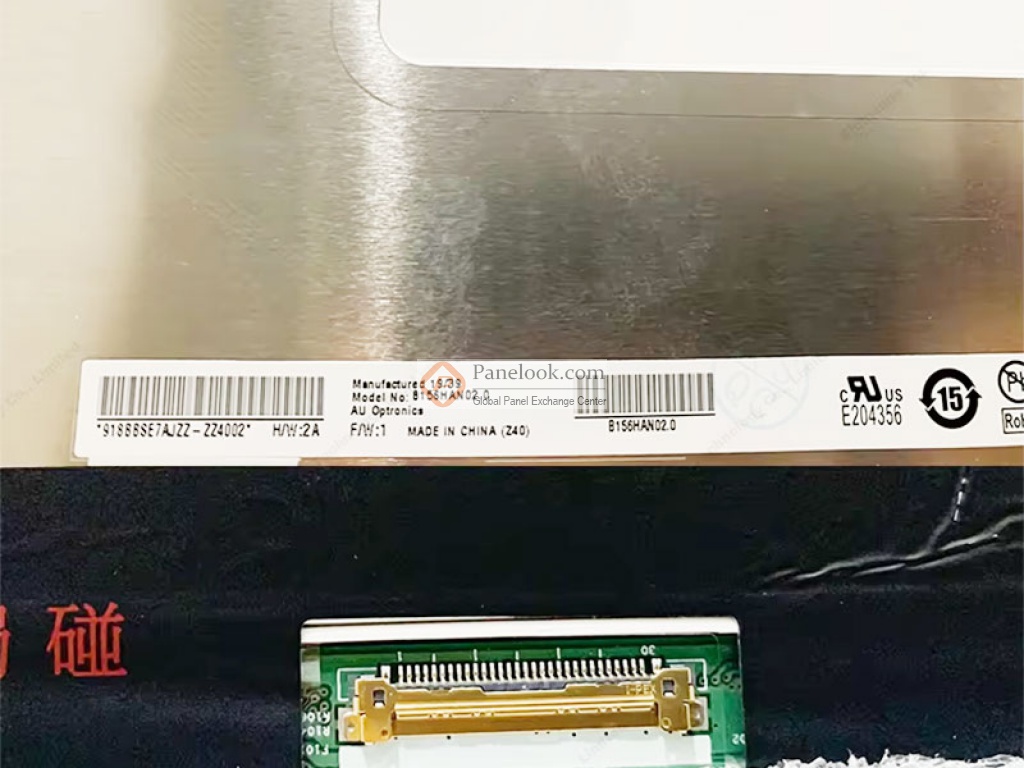

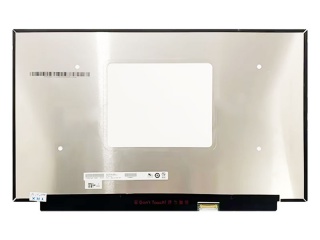

友达液晶模组B156HAN02.0 HW2A图片

友达液晶模组B156HAN02.0 HW2A综述

友达 (AUO) 推出的B156HAN02.0 HW2A (产品代码: AUO20ED)是一款采用a-Si TFT-LCD技术的15.6英寸液晶模组产品，它装配有WLED背光，含LED驱动背光驱动，无触摸。屏库总结它的典型特征为: 白光LED背光，含LED驱动器，端子倒装，表面雾面。它的工作温度为 0 ~ 50°C，存储温度为 -20 ~ 60°C，耐振动性为1.5G (14.7 m/s²)。此型号适合应用于笔记本。根据屏库掌握的情报此产品于2019年Q3量产，当前生产状态为已停产。目前B156HAN02.0 HW2A在屏库上有0条现货信息、0家供应商信息，交易氛围清淡。屏库于2025年03月21日对此型号首次建立参数，并于2025年12月23日对参数进行了最后更新。根据友达 (AUO)于2019年7月4日发布的版本号为Ver1.0的产品规格书，B156HAN02.0 HW2A显示分辨率为1920(RGB)×1080 (FHD)，宽高比为16:9 (宽:高)，像素采用RGB垂直条状排列。它的显示区域尺寸为344.16×193.59 (宽×高) mm，外观尺寸为350.66(宽)×216.15(高)×2.6(厚) mm，表面处理为雾面，产品净重310g (Max.)外观样式为薄屏 (PCBA平直, 厚度≤3.2mm)。背光方面此产品采用了WLED发光的侧入式光源，光源的使用寿命为15K小时，含LED驱动。B156HAN02.0 HW2A采用了eDP (2 Lanes)信号接口，总共30 pins，采用端子连接，驱屏电压为3.3V (Typ.)。它的典型垂直刷新率Fv为60Hz。如果开发新产品想采用B156HAN02.0 HW2A液晶模组，屏库®建议您向友达 (AUO)或其代理商了解关于B156HAN02.0 HW2A的最新的生产状态信息和技术信息。屏库®上所显示的面板参数均由屏库电子工程师依据规格书录入，已尽力减少错误，但不能保证参数的完全正确。请以规格书为准！
