像素布局 RGB垂直条状
- 显示区域309.399(H)×173.952(V) mm
- 外观尺寸320.4(H)×205.1(V)×3.6(D) mm
- 面板重量320g (Max.)
- 表面处理雾面，Hard coating (3H)
- 面板亮度200 cd/m² (Typ.)
- 对比度 400:1 (Typ.) (TM)
- 可视角度45/45/15/35 (Typ.)(CR≥10)
- 工作模式TN，常白显示，透射式
- 视角方向6 o'clock
- 反应时间2/6 (Typ.)(Tr/Td) ms
- 显示颜色262K, 45% NTSC
- 触摸屏无触摸
- 外观样式
中厚 (PCBA平直, 厚3.4~4.0mm)
- 光源类型WLED, 15K小时, 含LED驱动
- 工作频率60Hz
-
面板应用
- 信号接口
-
LVDS (1 ch, 6-bit) , 40 pins , 端子
- 工作环境
- 工作温度 0 ~ 50 °C, 存储温度 -20 ~ 60 °C
友达液晶模组B140XW02 V4规格书
| |
规格书 |
版本号 |
规格书语言 |
文件大小 |
页数 |
原厂发布日期 |
最新 |
|
|
B140XW02 V4规格书 |
HW0A_Ver1.0 |
English |
1.3 M |
30 |
2010-1-21 |
最新 |
|
友达液晶模组B140XW02 V4验货标准(IIS)
友达液晶模组B140XW02 V4概况

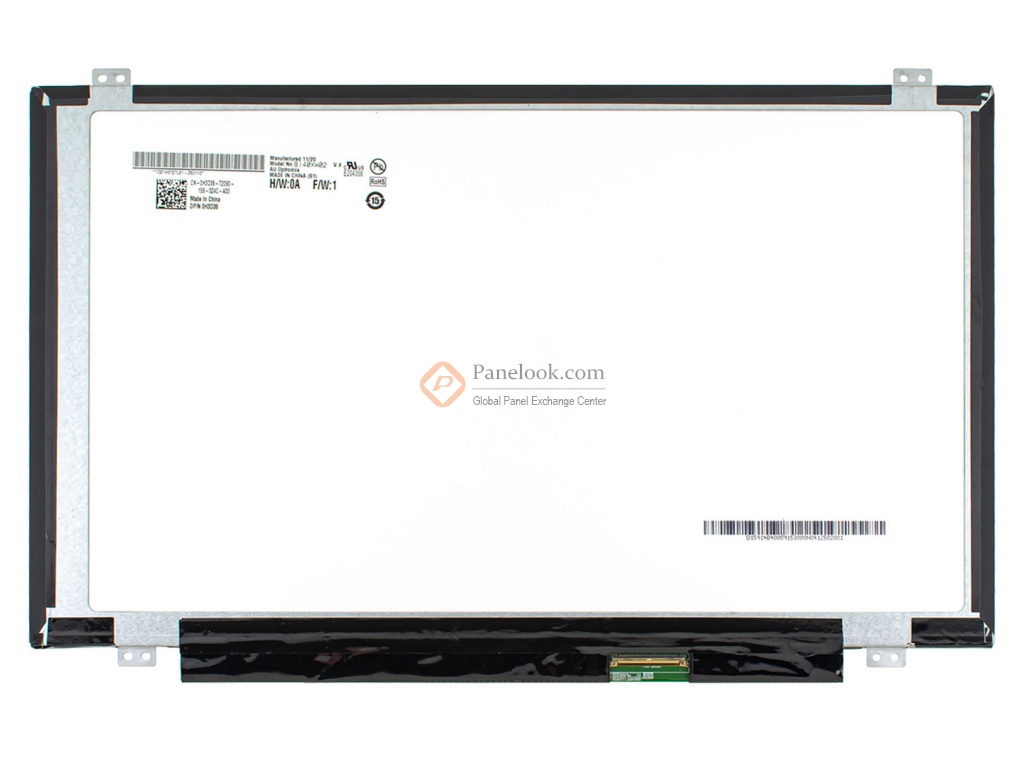

B140XW02 V4 (别名: B140XW02 V.4) (产品代码: AUO243C)是友达光电股份有限公司 (友达，AUO) 推出的一款采用a-Si TFT-LCD技术的14.0英寸液晶模组产品，它装配有WLED背光，含LED驱动背光驱动，无触摸。根据友达 (AUO)于2010年1月20日发布的版本号为HW0A_Ver1.0的产品规格书，B140XW02 V4显示分辨率为1366(RGB)×768 (WXGA)，宽高比为16:9 (宽:高)，像素采用RGB垂直条状排列。它的显示区域尺寸为309.399×173.952 (宽×高) mm，外观尺寸为320.4×205.1 (宽×高)×3.6(厚) mm，表面处理为雾面，Hard coating (3H)，产品净重320g (Max.)外观样式为中厚 (PCBA平直, 厚3.4~4.0mm)。背光方面此产品采用了WLED发光的侧入式光源，光源的使用寿命为15K小时，含LED驱动。B140XW02 V4采用了LVDS (1 ch, 6-bit)信号接口，总共40 pins，采用端子连接，驱屏电压为3.3V (Typ.)。它的典型垂直刷新率Fv为60Hz。如果开发新产品想采用B140XW02 V4液晶模组，屏库®建议您向友达 (AUO)或其代理商了解关于B140XW02 V4的最新的生产状态信息和技术信息。屏库®上所显示的面板参数均由屏库电子工程师依据规格书录入，已尽力减少错误，但不能保证参数的完全正确。请以规格书为准！根据屏库掌握的情报此产品于2010年Q2量产，当前生产状态为已停产。目前B140XW02 V4在屏库上有0条现货信息、0家供应商信息，交易氛围清淡。屏库于2012年12月21日对此型号首次建立参数，并于2025年02月08日对参数进行了最后更新。它的工作温度为 0 ~ 50°C，存储温度为 -20 ~ 60°C，耐振动性为1.5G (14.7 m/s²)。基于它白光LED背光，含LED驱动器，端子倒装，表面雾面等特征，此型号推荐使用于笔记本。
|
