友达液晶模组B140XW02 V1概况-全球液晶屏交易中心-屏库

人气指数：17372 2025-02-08 08:19

友达液晶模组B140XW02 V1主要参数

现货数量
暂无
长期卖家
暂无
求购数量
暂无
生产状态
已停产

客户发样
2008,Q4
开始量产
2009,Q1
最后下单
--
最后出货
--

生产信息仅供参考，请与原厂或代理商确认。

面板品牌	友达 (AUO)	面板型号	B140XW02 V1 8个兼容型号
面板尺寸	14.0英寸	面板类型	a-Si TFT-LCD, 液晶模组
像素数量	1366(RGB)×768, WXGA, 16:9	像素布局	RGB垂直条状
显示区域	309.399(H)×173.952(V) mm	外观尺寸	320.4(H)×205.1(V)×3.6(D) mm
面板重量	320g (Max.)	表面处理	镜面 (Haze 0%)，Hard coating (3H)，反射率 4.3% (Typ.)
面板亮度	200 cd/m² (Typ.)	对比度	500:1 (Typ.) (TM)
可视角度	45/45/15/35 (Typ.)(CR≥10)	工作模式	TN，常白显示，透射式
视角方向	6 o'clock	反应时间	8 (Typ.)(Tr+Td) ms
外观样式	中厚 (PCBA平直, 厚3.4~4.0mm)	光源类型	WLED, 12K小时, 含LED驱动
显示颜色	262K, 45% NTSC	触摸屏	无触摸
工作频率	60Hz	面板应用
信号接口	LVDS (1 ch, 6-bit) , 40 pins , 端子
驱屏电压	3.3V (Typ.)
工作环境	工作温度 0 ~ 50 °C, 存储温度 -20 ~ 65 °C

友达液晶模组B140XW02 V1规格书

	规格书	版本号	规格书语言	文件大小	页数	原厂发布日期	最新
	B140XW02 V1规格书	HW3A_Ver1.0	English	973.1 K	20	2009-7-10	最新	付费下载
	B140XW02 V1规格书	HW0A_Ver0.4	English	1.1 M	34	2008-11-18		付费下载

友达液晶模组B140XW02 V1验货标准(IIS)

IIS对应检验产品	原厂等级 (坏点数量)	MURA判定	通用等级	版本号	原厂发布日期
8.9~17.3” NB series	VIP会员可看	VIP会员可看	A- Grade	Ver0.2	2011-12-22	IIS下载
10.1~17” NB series	VIP会员可看	VIP会员可看	A Grade	Ver0.1	2009-1-5	IIS下载
12~17" NB series	VIP会员可看	VIP会员可看	A Grade	Ver0.1	2009-1-5	IIS下载
12.1~17" NB series	VIP会员可看	VIP会员可看	A- Grade	Ver.2	2008-3-14	IIS下载
12.1~17" NB series	VIP会员可看	VIP会员可看	A- Grade	Ver3	2006-8-24	IIS下载
12.1~17" NB series	VIP会员可看	VIP会员可看	A Grade	Ver3	2006-11-8	IIS下载
12.1~17" NB series	VIP会员可看	VIP会员可看	A+ Grade	Ver3	2006-11-8	IIS下载

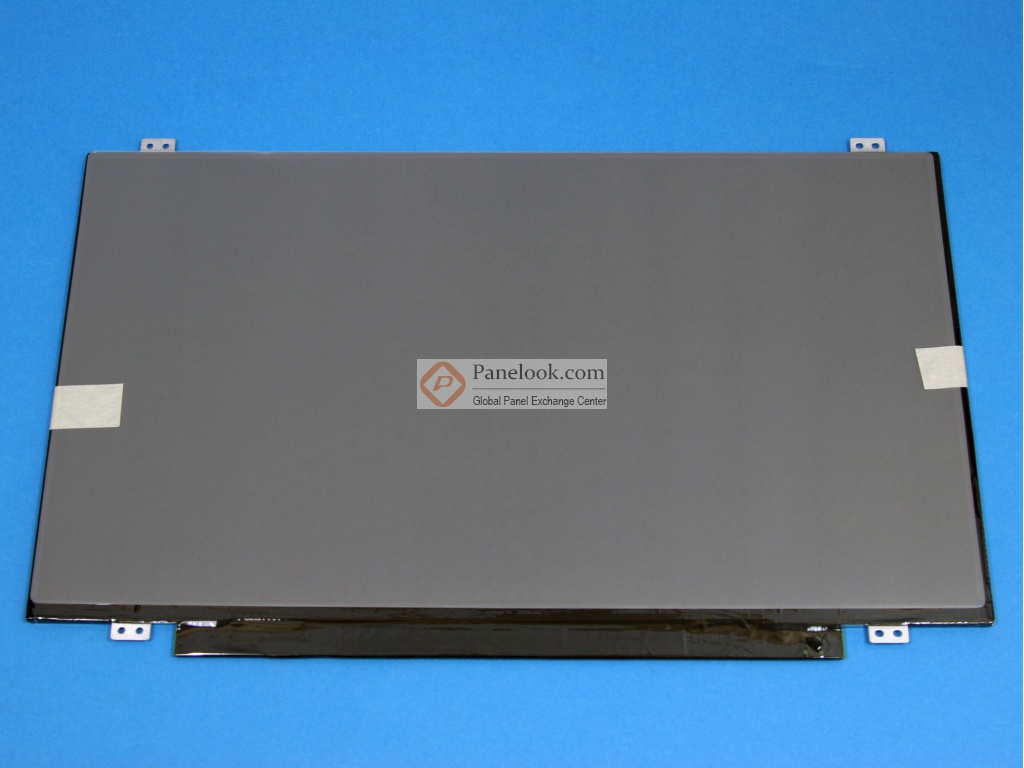

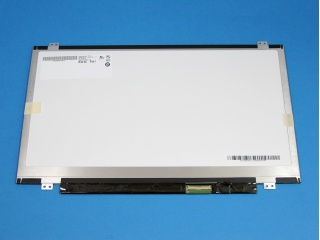

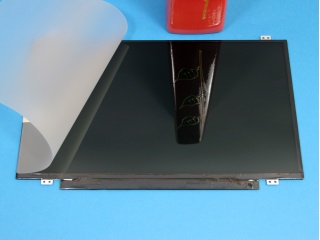

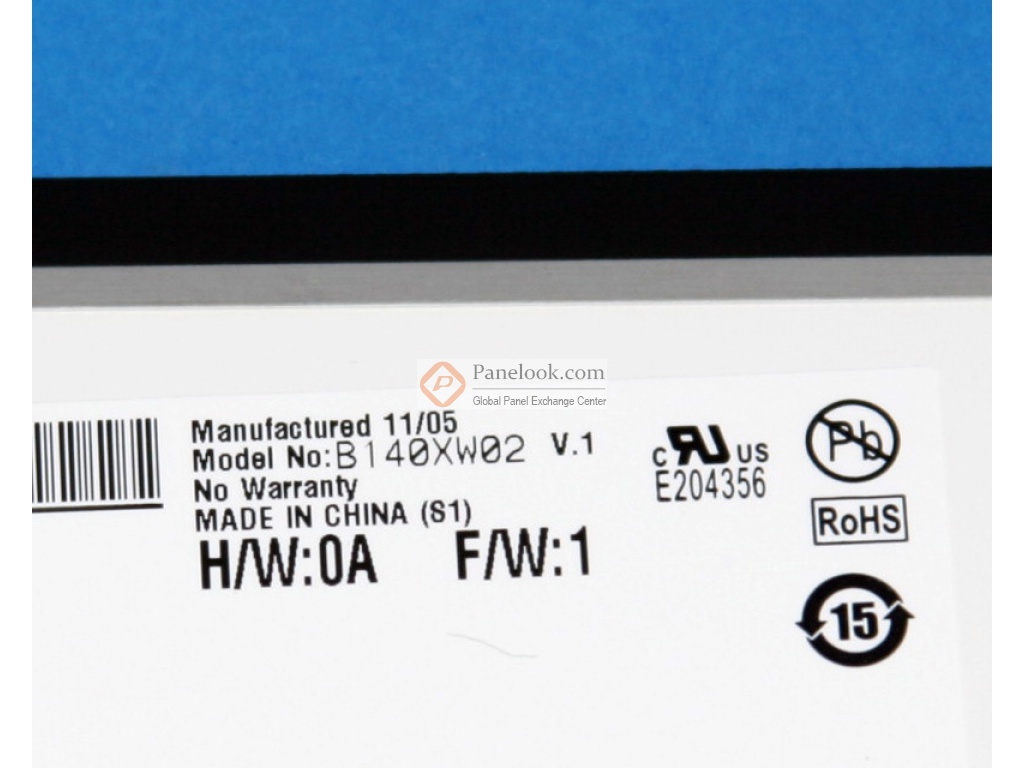

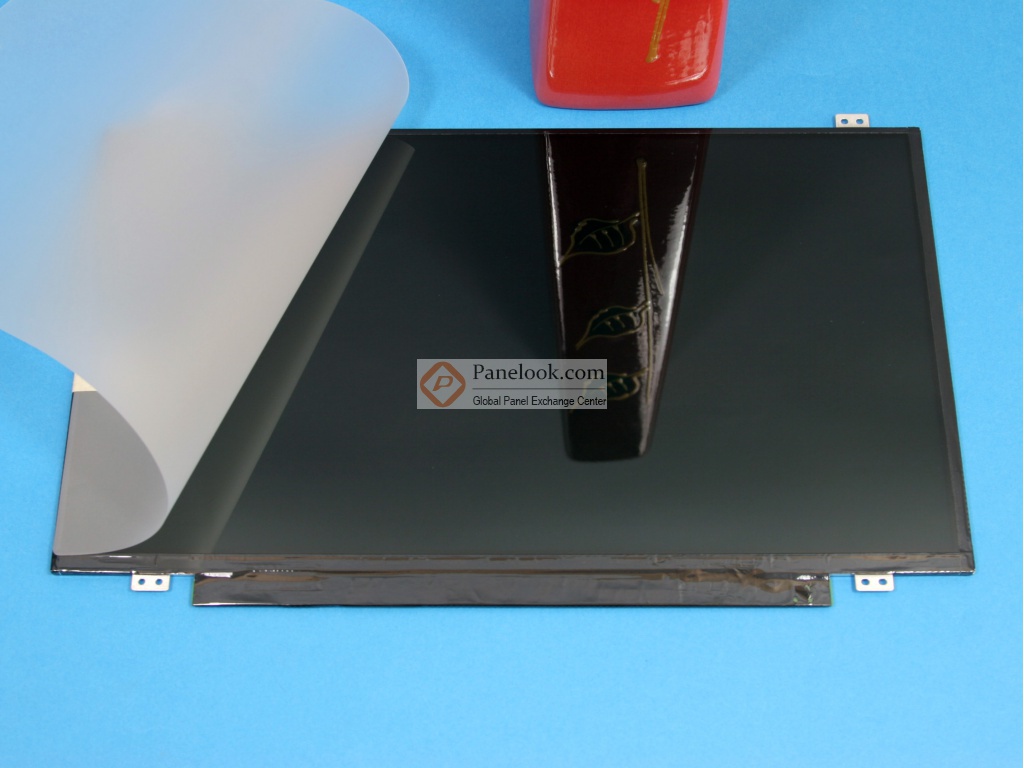

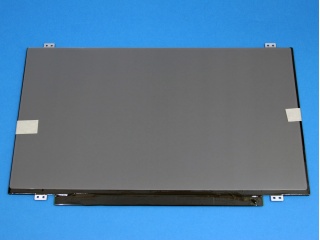

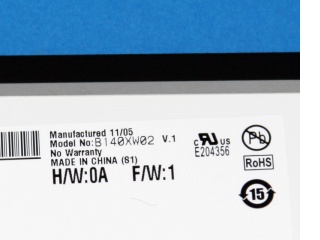

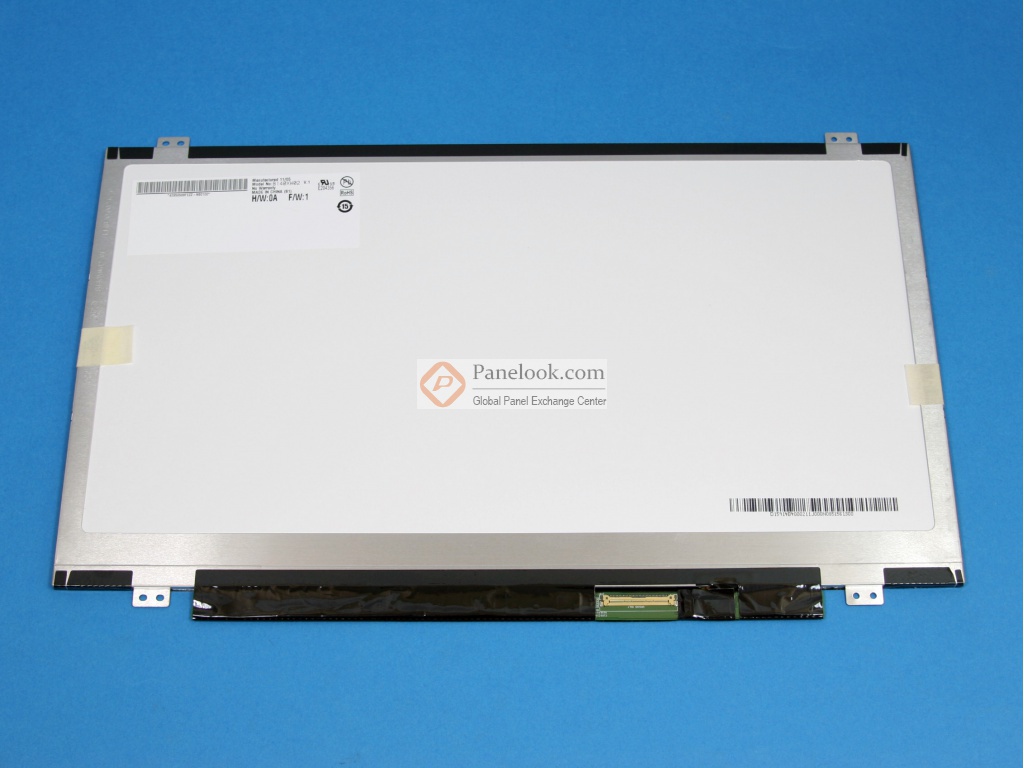

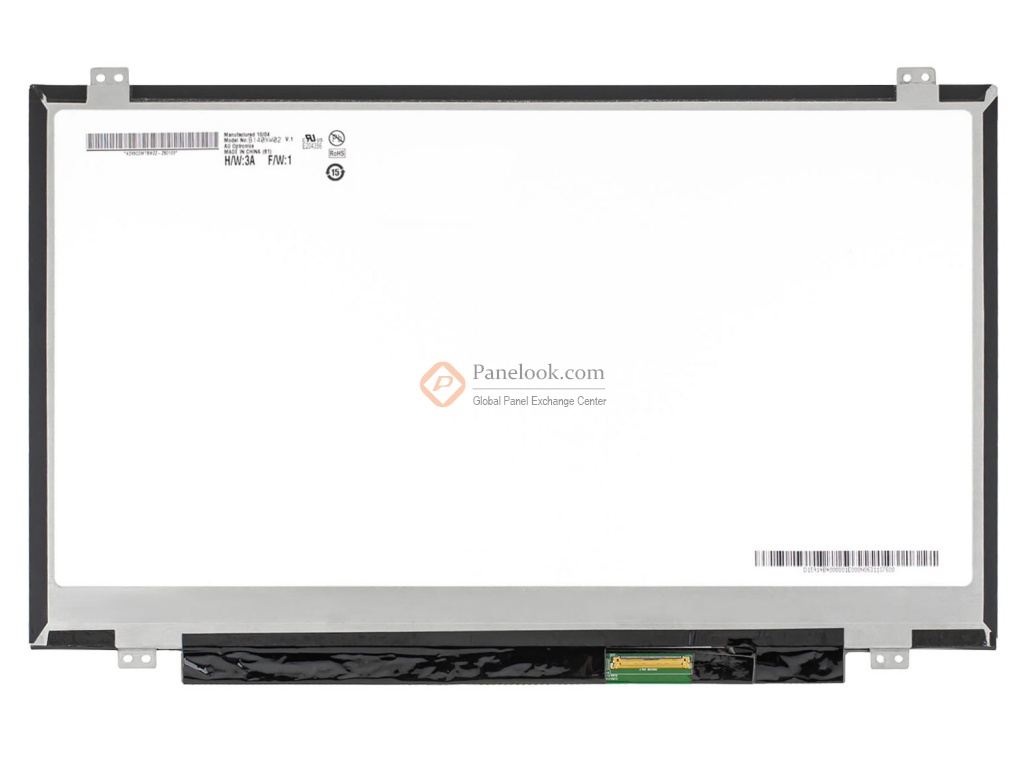

友达液晶模组B140XW02 V1图片

友达液晶模组B140XW02 V1综述

B140XW02 V1 (别名: B140XW02 V.1)是友达光电股份有限公司 (友达，AUO) 推出的一款采用a-Si TFT-LCD技术的14.0英寸液晶模组产品，它装配有WLED背光，含LED驱动背光驱动，无触摸。根据友达 (AUO)于2009年7月10日发布的版本号为HW3A_Ver1.0的产品规格书，B140XW02 V1显示分辨率为1366(RGB)×768 (WXGA)，宽高比为16:9 (宽:高)，像素采用RGB垂直条状排列。它的显示区域尺寸为309.399×173.952 (宽×高) mm，外观尺寸为320.4×205.1 (宽×高)×3.6(厚) mm，表面处理为镜面 (Haze 0%)，Hard coating (3H)，反射率 4.3% (Typ.)，产品净重320g (Max.)外观样式为中厚 (PCBA平直, 厚3.4~4.0mm)。背光方面此产品采用了WLED发光的侧入式光源，光源的使用寿命为12K小时，含LED驱动。B140XW02 V1采用了LVDS (1 ch, 6-bit)信号接口，总共40 pins，采用端子连接，驱屏电压为3.3V (Typ.)。它的典型垂直刷新率Fv为60Hz。如果开发新产品想采用B140XW02 V1液晶模组，屏库®建议您向友达 (AUO)或其代理商了解关于B140XW02 V1的最新的生产状态信息和技术信息。屏库®上所显示的面板参数均由屏库电子工程师依据规格书录入，已尽力减少错误，但不能保证参数的完全正确。请以规格书为准！根据屏库掌握的情报此产品于2009年Q1量产，当前生产状态为已停产。目前B140XW02 V1在屏库上有0条现货信息、0家供应商信息，交易氛围清淡。屏库于2012年12月21日对此型号首次建立参数，并于2025年02月08日对参数进行了最后更新。它的工作温度为 0 ~ 50°C，存储温度为 -20 ~ 65°C。基于它白光LED背光，含LED驱动器，端子倒装，表面镜面等特征，此型号推荐使用于笔记本。

比较全部

友达 B140XW02系列型号

(共5个)

品牌	尺寸	组成	分辨率	亮度	对比度	背光	信号接口
B140XW02 V0	友达	14.0"	液晶模组	1366×768	220	500:1	WLED	LVDS
B140XW02 V1	友达	14.0"	液晶模组	1366×768	200	500:1	WLED	LVDS
B140XW02 V2	友达	14.0"	液晶模组	1366×768	200	500:1	WLED	LVDS
B140XW02 V3	友达	14.0"	液晶模组	1366×768	200	400:1	WLED	LVDS
B140XW02 V4	友达	14.0"	液晶模组	1366×768	200	400:1	WLED	LVDS

比较全部

友达液晶模组B140XW02 V1兼容型号

(共9个)

品牌	尺寸	组成	分辨率	亮度	对比度	背光	信号接口
B140XW02 V1	友达	14.0"	液晶模组	1366×768	200	500:1	WLED	LVDS
B140XW02 V2	友达	14.0"	液晶模组	1366×768	200	500:1	WLED	LVDS
LP140WH2-TLA1	LG Display	14.0"	液晶模组	1366×768	200	500:1	WLED	LVDS
LP140WH2-TLA2	LG Display	14.0"	液晶模组	1366×768	200	500:1	WLED	LVDS
LTN140AT08-S01	三星	14.0"	液晶模组	1366×768			WLED	LVDS
LTN140AT20-W01	三星	14.0"	液晶模组	1366×768	200	500:1	WLED	LVDS
N140B6-L06	群创	14.0"	液晶模组	1366×768	200	650:1	WLED	LVDS
N140BGE-L41	群创	14.0"	液晶模组	1366×768	200	600:1	WLED	LVDS
N140BGE-L42	群创	14.0"	液晶模组	1366×768	200	650:1	WLED	LVDS
