RGB垂直条状
- 显示区域
- 216.96(H)×135.6(V) mm
- 外观尺寸
- 229.46(H)×149.1(V)×5.2(D) mm
- 面板重量
- 180g (Max.)
- 表面处理
- 雾面，Hard coating (3H)
- 面板亮度
- 300 cd/m² (Typ.)
- 对比度
- 1300:1 (Typ.) (TM)
- 可视角度
- 85/85/85/85 (Typ.)(CR≥10)
- 工作模式
- AMVA，常黑显示，透射式
- 视角方向
- 全视角
- 反应时间
- 15/10 (Typ.)(Tr/Td)
- 显示颜色
- 262K, 45% NTSC
- 面板应用
-
- 工作频率
- 60Hz
- 触摸屏
- 无触摸
- 功率消耗
- 3.4W (Max.)
- 光源类型
- WLED, 15K小时, 含LED驱动
- 信号接口
- LVDS (1 ch, 6-bit) , 40 pins , 端子
- 驱屏电压
- 3.3V (Typ.)
- 工作环境
- 工作温度 0 ~ 50 °C, 存储温度 -20 ~ 60 °C
友达液晶模组B101EVN02.0规格书
| |
规格书 |
版本号 |
规格书语言 |
文件大小 |
页数 |
原厂发布日期 |
最新 |
|
|
B101EVN02.0规格书 |
Ver0.1 |
English |
1.9 M |
31 |
2012-2-6 |
最新 |
|
友达液晶模组B101EVN02.0验货标准(IIS)
友达液晶模组B101EVN02.0综述

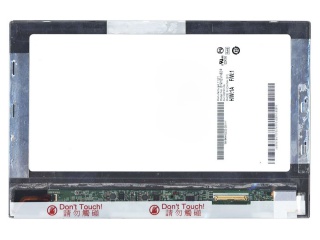

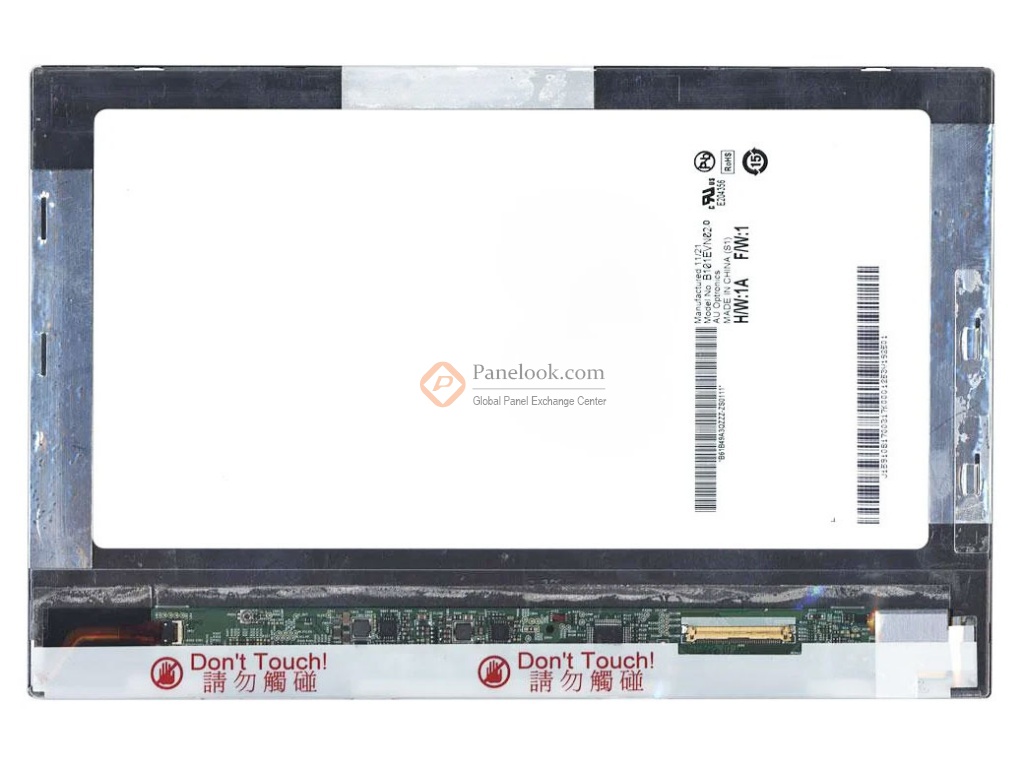

友达 (AUO) 推出的B101EVN02.0 (产品代码: AUO30D4)是一款采用a-Si TFT-LCD技术的10.1英寸液晶模组产品，它装配有WLED背光，含LED驱动背光驱动，无触摸。屏库总结它的典型特征为: 白光LED背光，含LED驱动器，端子倒装，表面雾面。它的工作温度为 0 ~ 50°C，存储温度为 -20 ~ 60°C。此型号适合应用于平板电脑。根据屏库掌握的情报此产品于2012年Q2量产，当前生产状态为已停产。目前B101EVN02.0在屏库上有0条现货信息、0家供应商信息，交易氛围清淡。屏库于2016年03月24日对此型号首次建立参数，并于2023年08月12日对参数进行了最后更新。根据友达 (AUO)于2012年2月6日发布的版本号为Ver0.1的产品规格书，B101EVN02.0显示分辨率为1280(RGB)×800 (WXGA)，宽高比为16:10 (宽:高)，像素采用RGB垂直条状排列。它的显示区域尺寸为216.96×135.6 (宽×高) mm，可视尺寸为220.76×139.0 (宽×高) mm，外观尺寸为229.46(宽)×149.1(高)×5.2(厚) mm，表面处理为雾面，Hard coating (3H)，产品净重180g (Max.)。背光方面此产品采用了WLED发光的侧入式光源，光源的使用寿命为15K小时，含LED驱动。B101EVN02.0采用了LVDS (1 ch, 6-bit)信号接口，总共40 pins，采用端子连接，驱屏电压为3.3V (Typ.)。它的典型垂直刷新率Fv为60Hz。如果开发新产品想采用B101EVN02.0液晶模组，屏库®建议您向友达 (AUO)或其代理商了解关于B101EVN02.0的最新的生产状态信息和技术信息。屏库®上所显示的面板参数均由屏库电子工程师依据规格书录入，已尽力减少错误，但不能保证参数的完全正确。请以规格书为准！
|
