瀚宇彩晶液晶模组HSD101PWW1-G10主要参数

现货数量
2000片
长期卖家
3个
求购数量
暂无
生产状态
量产中

客户发样
2012,Q4
开始量产
2012,Q4
最后下单
--
最后出货
--

生产信息仅供参考，请与原厂或代理商确认。

品牌	瀚宇彩晶 (HannStar)	型号名称	HSD101PWW1-G10
屏幕尺寸	10.1英寸	面板类型	a-Si TFT-LCD, 液晶模组
分辨率	1280(RGB)×800, WXGA, 16:10	像素布局	RGB垂直条状
显示区域	216.96×135.6 mm (H×V)	外观尺寸	227.42×147.69×4.25 mm (H×V×D)
屏幕重量	135g (Max.)	表面处理	Hard coating
屏幕亮度	350 cd/m² (Typ.)	对比度	800 : 1 (Typ.) [透射]
最佳视向	全视角	光学模式	IPS Pro，常黑显示，透射式
可视角度	89/89/89/89 (Typ.)(CR≥10)	响应速度	25 (Typ.)(Tr+Td) ms
颜色数量	262K, 45% NTSC	适用于
消耗功率	3.46W (Max.)	背光类型	WLED, 10K小时, 含LED驱动
刷新频率	60Hz	触摸功能	无触摸
信号系统	LVDS (1 ch, 6-bit) , 端子 , 40 pins
供应电压	3.3V (Typ.)
最大额定	存储温度 -20 ~ 60 °C 工作温度 0 ~ 50 °C

共1条现货>>

瀚宇彩晶液晶模组HSD101PWW1-G10 VIP卖家现货

深圳扬思成光电有限公司

第12年

共3个供应商>>

瀚宇彩晶液晶模组HSD101PWW1-G10 VIP供应商

深圳扬思成光电有限公司

第12年

HSD101PWW1-G10 长期供应贸易

深圳市

深圳市百升达电子科技有限公司

第10年

HSD101PWW1-G10 长期供应贸易

深圳市

嘉兴芯辉进出口有限公司

第4年

HSD101PWW1-G10 长期供应贸易

嘉兴市

瀚宇彩晶液晶模组HSD101PWW1-G10规格书

规格书	版本号	规格书语言	文件大小	页数	原厂发布日期	最新
HSD101PWW1-G10规格书	Formal Rev1.0	English	901.6 K	26	2013-3-19	最新	付费下载
HSD101PWW1-G10规格书	Rev1.0	English	845 K	26	2013-1-23		付费下载
HSD101PWW1-G10规格书	Ten Rev1.5	English	617.8 K	26	2012-9-25		付费下载
HSD101PWW1-G10规格书	Rev1.0	English	932.2 K	27	2012-10-24		付费下载

瀚宇彩晶液晶模组HSD101PWW1-G10验货标准(IIS)

IIS对应检验产品	原厂等级 (坏点数量)	MURA判定	通用等级	版本号	原厂发布日期
10.1" WXGA (IPS MDL) Series	VIP会员可看	VIP会员可看	A+ Grade	Rev1.0	2013-10-7	IIS下载
10.1" WXGA (IPS MDL) Series	VIP会员可看	VIP会员可看	A- Grade	Rev1.0	2012-4-30	IIS下载

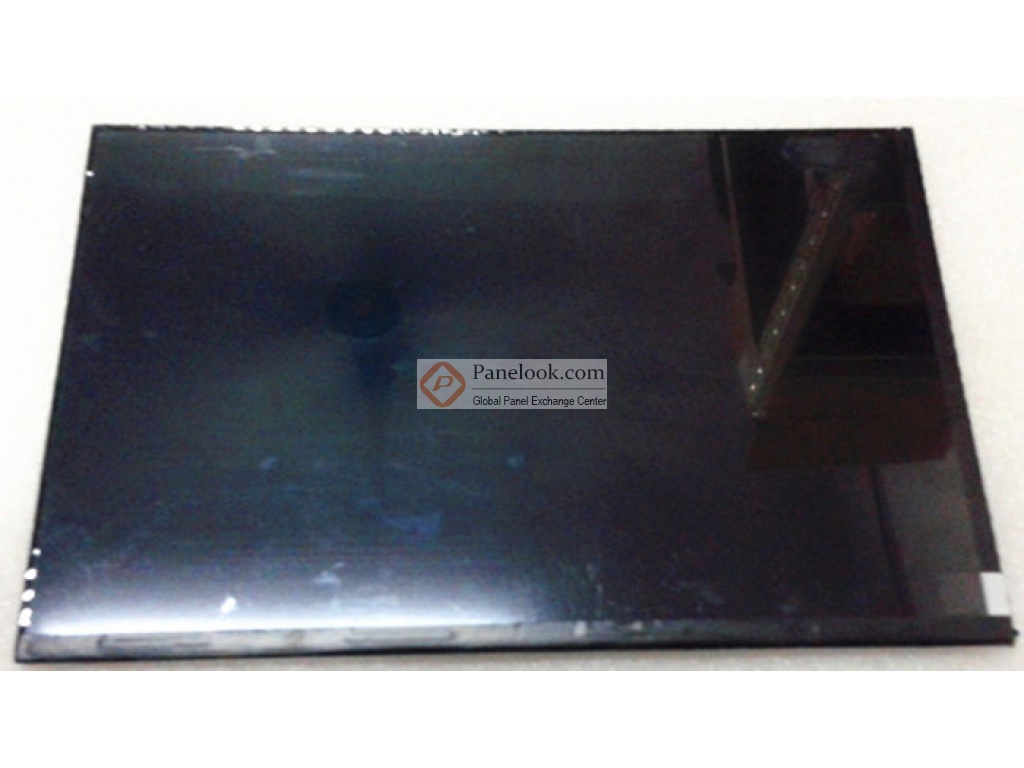

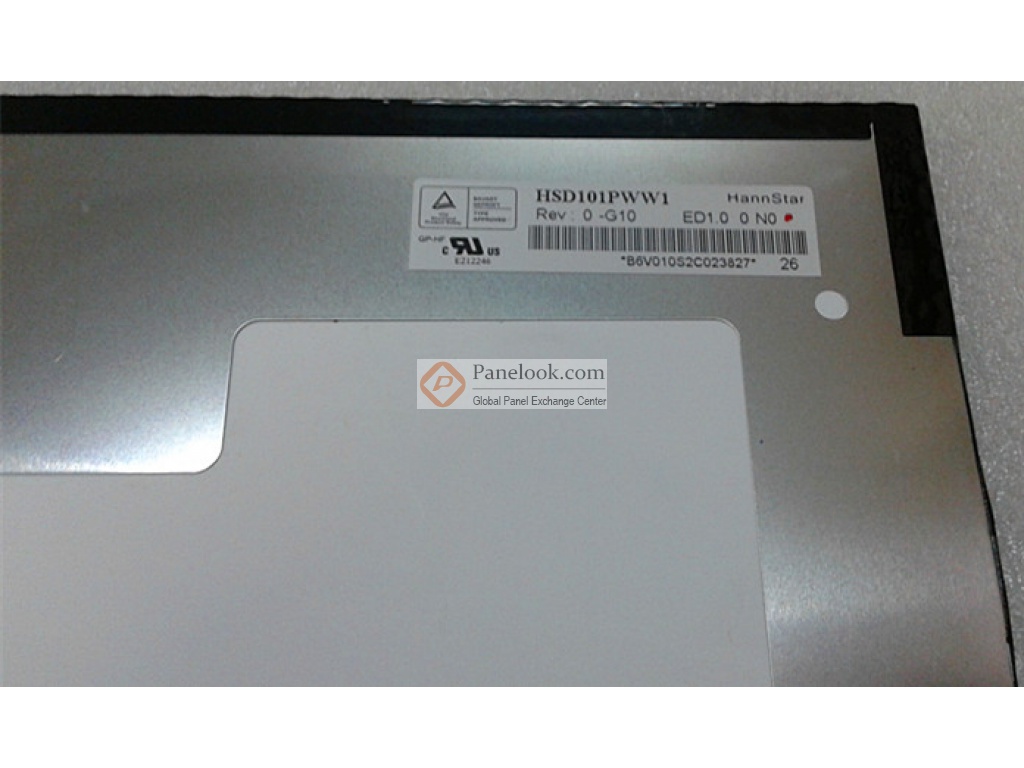

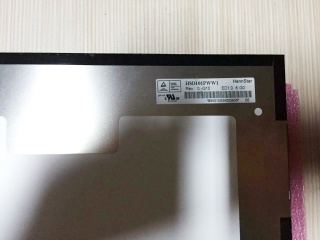

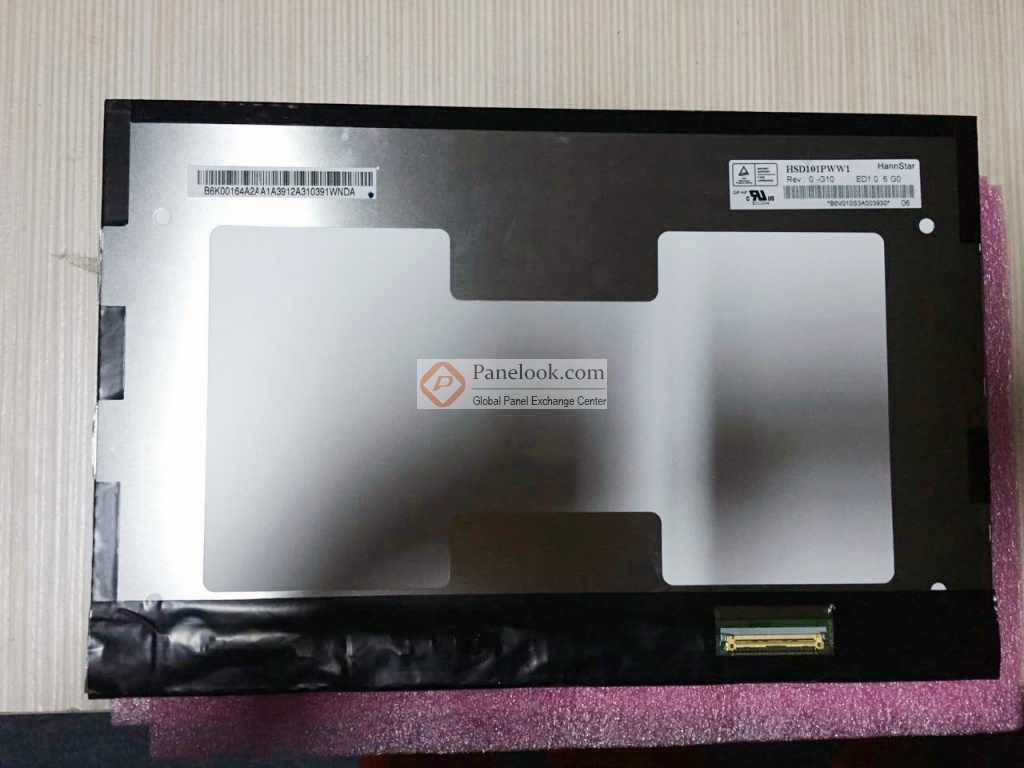

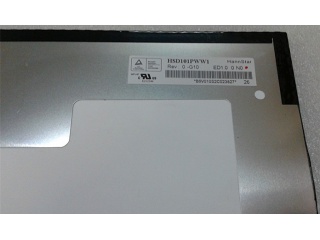

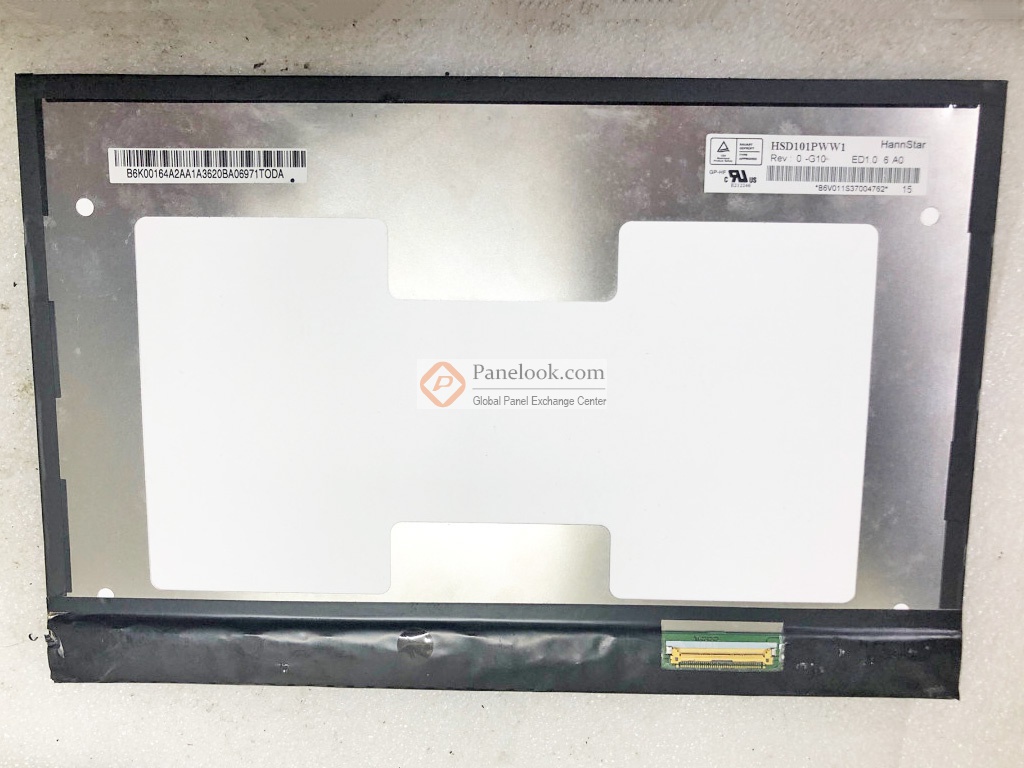

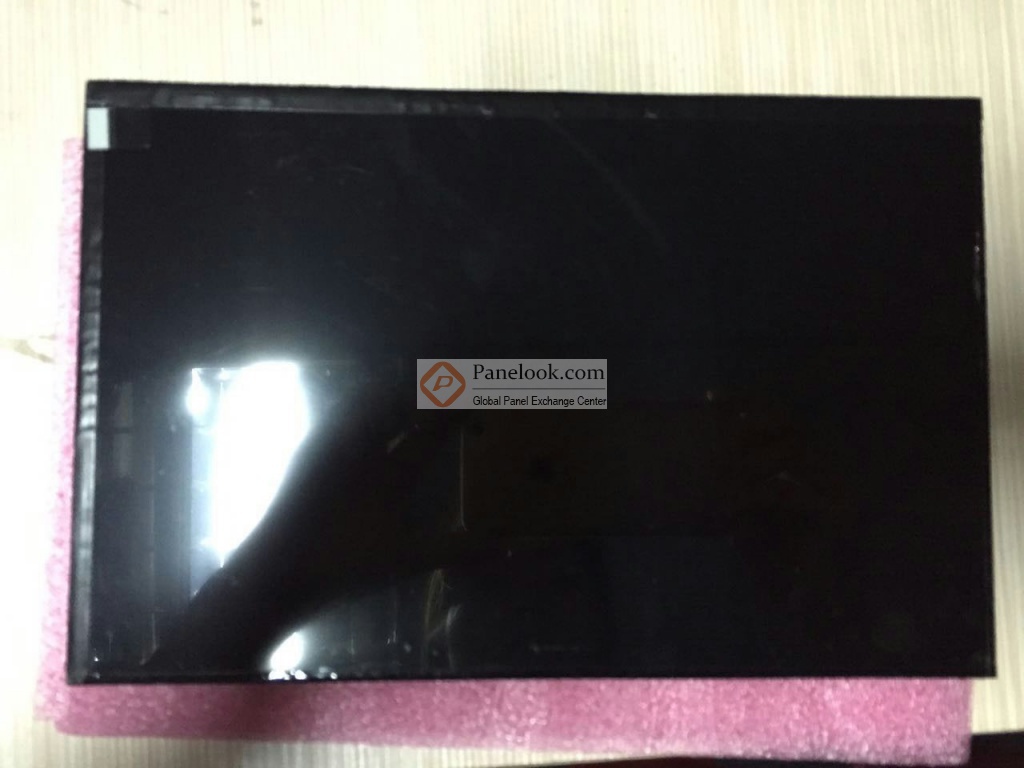

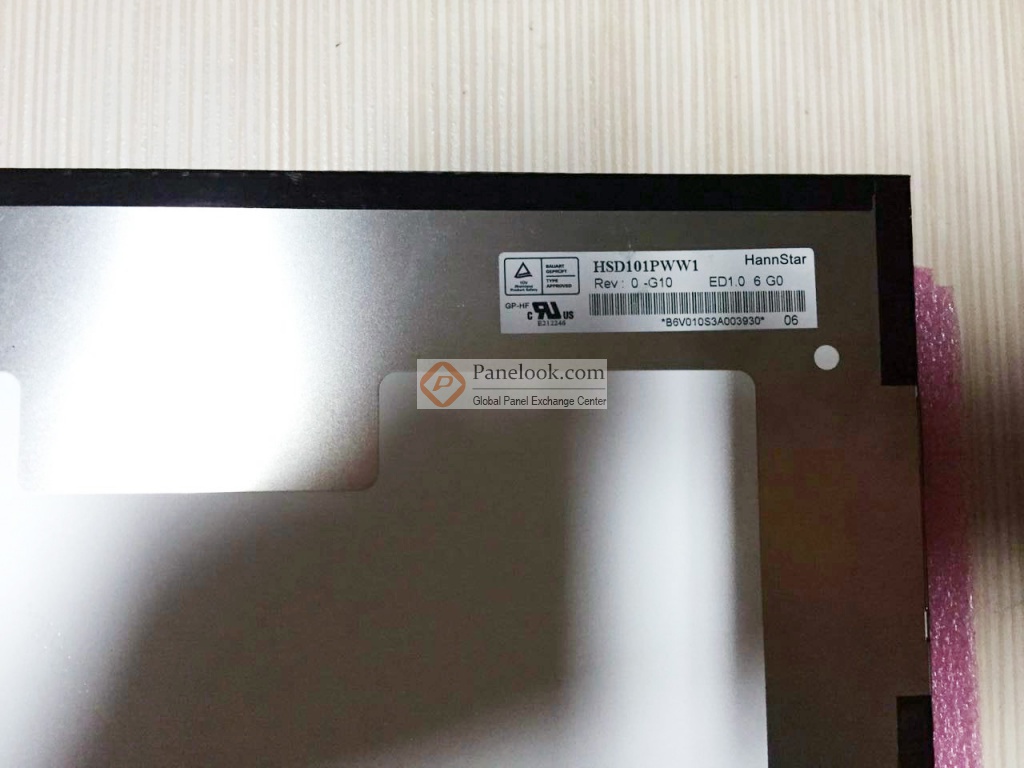

瀚宇彩晶液晶模组HSD101PWW1-G10图片

瀚宇彩晶液晶模组HSD101PWW1-G10综述

HSD101PWW1-G10是瀚宇彩晶股份有限公司 (瀚宇彩晶，HannStar) 推出的一款采用a-Si TFT-LCD技术的10.1英寸液晶模组产品，它装配有WLED背光，含LED驱动背光驱动，无触摸。根据瀚宇彩晶 (HannStar)于2012年10月24日发布的版本号为Rev1.0的产品规格书，HSD101PWW1-G10显示分辨率为1280(RGB)×800 (WXGA)，宽高比为16:10 (宽:高)，像素采用RGB垂直条状排列。它的显示区域尺寸为216.96×135.6 (宽×高) mm，外观尺寸为227.42×147.69 (宽×高)×4.25(厚) mm，表面处理为Hard coating，产品净重135g (Max.)。背光方面此产品采用了WLED发光的侧入式光源，光源的使用寿命为10K小时，含LED驱动。HSD101PWW1-G10采用了LVDS (1 ch, 6-bit)信号接口，总共40 pins，采用端子连接，驱屏电压为3.3V (Typ.)。它的典型垂直刷新率Fv为60Hz。如果开发新产品想采用HSD101PWW1-G10液晶模组，屏库®建议您向瀚宇彩晶 (HannStar)或其代理商了解关于HSD101PWW1-G10的最新的生产状态信息和技术信息。屏库®上所显示的面板参数均由屏库电子工程师依据规格书录入，已尽力减少错误，但不能保证参数的完全正确。请以规格书为准！根据屏库掌握的情报此产品于2012年Q4量产，当前生产状态为量产中。目前HSD101PWW1-G10在屏库上有1条现货信息、3家供应商信息，交易氛围清淡。屏库于2013年05月25日对此型号首次建立参数，并于2024年11月07日对参数进行了最后更新。它的工作温度为 0 ~ 50°C，存储温度为 -20 ~ 60°C。基于它白光LED背光，含LED驱动器等特征，此型号推荐使用于平板电脑。
