瀚宇彩晶液晶模组HSD101PWW1-H00主要参数
- 客户发样
2015,Q1
- 开始量产
2015,Q2
- 最后下单
--
- 最后出货
--
生产信息仅供参考，请与原厂或代理商确认。
| 面板品牌 |
| 面板尺寸 |
| 像素数量 |
| 显示区域 |
| 面板重量 |
| 面板亮度 |
| 可视角度 |
| 视角方向 |
| 显示颜色 |
| 工作频率 |
| 功率消耗 |
| 瀚宇彩晶 (HannStar) |
| 10.1英寸 |
| 1280(RGB)×800, WXGA, 16:10 |
| 216.96(H)×135.6(V) mm |
| 198g (Max.) |
| 300 cd/m² (Typ.) |
89/89/89/89 (Typ.)(CR≥10)  |
| 全视角 |
| 262K, 45% NTSC |
|
60Hz |
|
4.0W (Max.) |
| 面板型号 |
| 面板类型 |
| 像素布局 |
| 外观尺寸 |
| 表面处理 |
| 对比度 |
| 工作模式 |
| 反应时间 |
| 面板应用 |
| 触摸屏 |
| 灯管类型 |
| HSD101PWW1-H00 |
| a-Si TFT-LCD, 液晶模组 |
| RGB垂直条状 |
|
| 229.46(H)×149.2(V)×5.2(D) mm |
| Hard coating |
| 800:1 (Typ.) (透射)
|
| IPS Pro，常黑显示，透射式 |
| 25 (Typ.)(Tr+Td) ms |
|
|
| 无触摸 |
| WLED, 10K小时, 含LED驱动 |
|

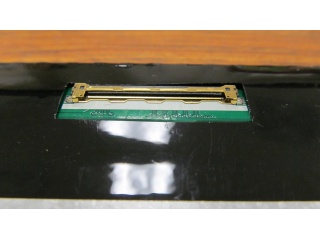

LVDS (1 ch, 6-bit) , 40 pins , 端子 |
| 3.3V (Typ.) |
|
工作温度: 0 ~ 50 °C, 存储温度: -20 ~ 60 °C |
共2条现货>>
瀚宇彩晶液晶模组HSD101PWW1-H00 VIP卖家现货
HSD101PWW1-H00 长期供应 贸易
深圳市
HSD101PWW1-H00 长期供应 贸易
深圳市
HSD101PWW1-H00 长期供应 贸易
中国台湾
瀚宇彩晶液晶模组HSD101PWW1-H00规格书
瀚宇彩晶液晶模组HSD101PWW1-H00验货标准(IIS)
瀚宇彩晶液晶模组HSD101PWW1-H00综述
HSD101PWW1-H00是瀚宇彩晶 (HannStar)推出的一款10.1吋a-Si TFT-LCD液晶模组产品，它装配有WLED背光，含LED驱动背光驱动，无触摸。此产品工作温度为 0 ~ 50°C，存储温度为 -20 ~ 60°C。它的典型特征屏库总结为: 白光LED背光，含LED驱动器。基于它的特征屏库推荐此型号应用于平板电脑等产品。根据屏库掌握的情报此产品于2015年Q2量产，当前生产状态为量产中。目前此型号在屏库上有2条现货信息、5家供应商信息，交易氛围活跃。屏库于2013年06月07日对此型号首次建立参数，并于2023年08月12日对参数进行了最后更新。根据瀚宇彩晶 (HannStar)于2015年3月30日发布的版本号为Rev1.0的产品规格书，HSD101PWW1-H00显示分辨率为1280(RGB)×800 (WXGA)，宽高比为16:10 (宽:高)，像素采用RGB垂直条状排列。它的显示区域尺寸为216.96(宽)×135.6(高) mm，外观尺寸为229.46(宽)×149.2(高)×5.2(厚) mm，表面处理为Hard coating，产品净重198g (Max.)。背光方面此产品采用了WLED发光的侧入式光源，光源的使用寿命为10K小时，含LED驱动。HSD101PWW1-H00采用了LVDS (1 ch, 6-bit)信号接口，总共40 pins，采用端子连接，驱屏电压为3.3V (Typ.)。它的典型垂直刷新率Fv为60Hz。屏库上标注的生产状态仅供参考，不应作为用户的决策依据。屏库®上所显示的面板参数均由屏库电子工程师依据规格书录入，已尽力减少错误，但不能保证参数的完全正确。请以规格书为准！如果开发新产品想采用此液晶模组，关于HSD101PWW1-H00的最新的生产状态信息和技术信息，屏库®建议您咨询瀚宇彩晶 (HannStar)。
