京东方液晶模组AV101HDM-N11主要参数

现货数量
6000片
长期卖家
7个
求购数量
暂无
生产状态
量产中

客户发样
2020,Q3
开始量产
2020,Q4
最后下单
--
最后出货
--

生产信息仅供参考，请与原厂或代理商确认。

品牌	京东方 (BOE)	型号名称	AV101HDM-N11
屏幕尺寸	10.1英寸	面板类型	a-Si TFT-LCD, 液晶模组
分辨率	1280(RGB)×720, WXGA, 16:9	像素布局	RGB垂直条状
显示区域	223.68×125.82 mm (H×V)	外观尺寸	233.9×141.4×12 mm (H×V×D)
屏幕重量	347±30g	表面处理	雾面
屏幕亮度	700 cd/m² (Typ.)	对比度	1000 : 1 (Typ.) [透射]
最佳视向	全视角	光学模式	ADS，常黑显示，透射式
可视角度	85/85/85/85 (Typ.)(CR≥10)	响应速度	30 (Max.)(Tr+Td) ms
颜色数量	16.7M, 75% NTSC	适用于
消耗功率	-	背光类型	8S4P WLED, 30K小时, 无驱动
刷新频率	60Hz	触摸功能	无触摸
信号系统	LVDS (1 ch, 8-bit) , FPC , 60 pins
供应电压	3.3V (Typ.)
最大额定	存储温度 -40 ~ 90 °C 工作温度 -40 ~ 85 °C

共2条现货>>

京东方液晶模组AV101HDM-N11 VIP卖家现货

嘉亨（深圳）光电科技有限公司

第10年

新屏原厂原包, 通用A级, 约95%无亮点

3000片, 5片起售, 中国大陆仓

1周内交货

详情

共7个供应商>>

京东方液晶模组AV101HDM-N11 VIP供应商

深圳市志远达光电科技有限公司

第9年

AV101HDM-N11 长期供应贸易

深圳市

浙江沐泽电子科技有限公司

第7年

AV101HDM-N11 长期供应贸易

嘉兴市

深圳市路为科技有限公司

第6年

AV101HDM-N11 长期供应生产制造

深圳市

深圳市焕新电子有限公司

第6年

AV101HDM-N11 长期供应贸易

深圳市

深圳市创达方科技有限公司

第2年

AV101HDM-N11 长期供应贸易

深圳市

京东方液晶模组AV101HDM-N11规格书

	规格书	版本号	规格书语言	文件大小	页数	原厂发布日期	最新
	AV101HDM-N11规格书	Rev.P3	English	2 M	35	2020-7-8	最新	付费下载

京东方液晶模组AV101HDM-N11验货标准(IIS)

	IIS对应检验产品	原厂等级 (坏点数量)	MURA判定	通用等级	版本号	原厂发布日期
	10.1 TFT-LCD Module	VIP会员可看	VIP会员可看	A Grade	Rev.0	2018-06-07	IIS下载

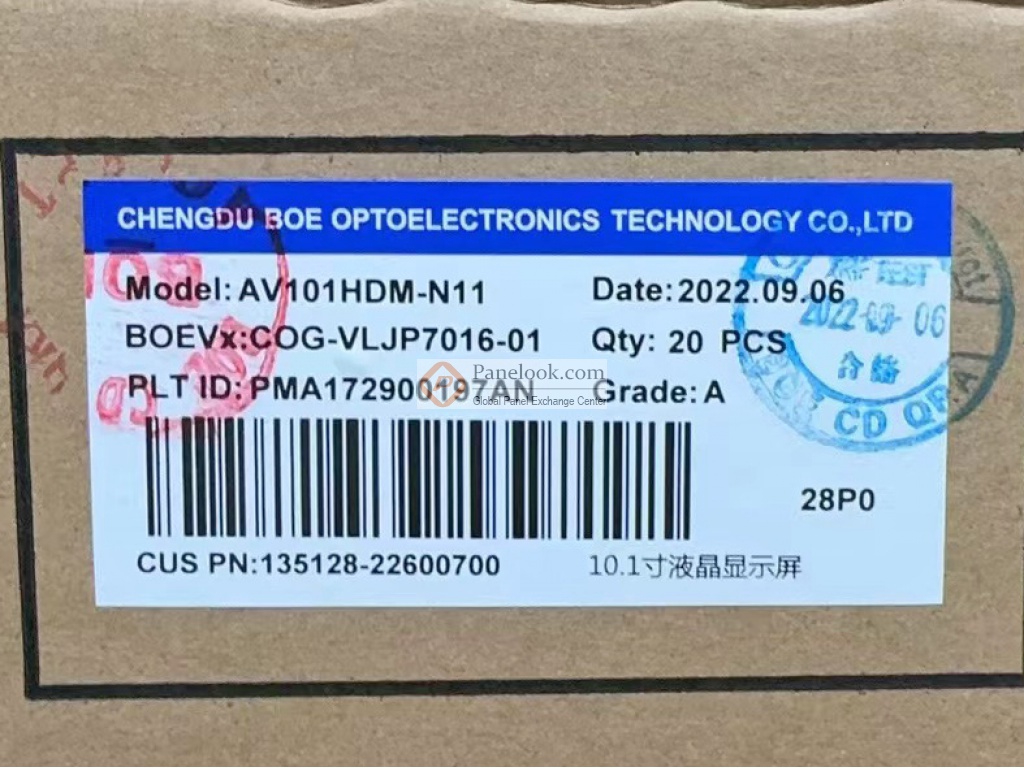

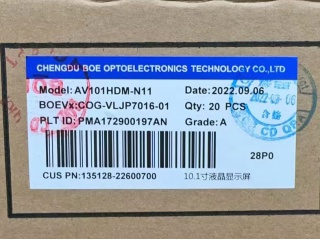

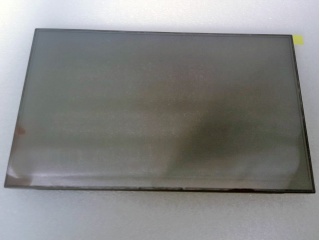

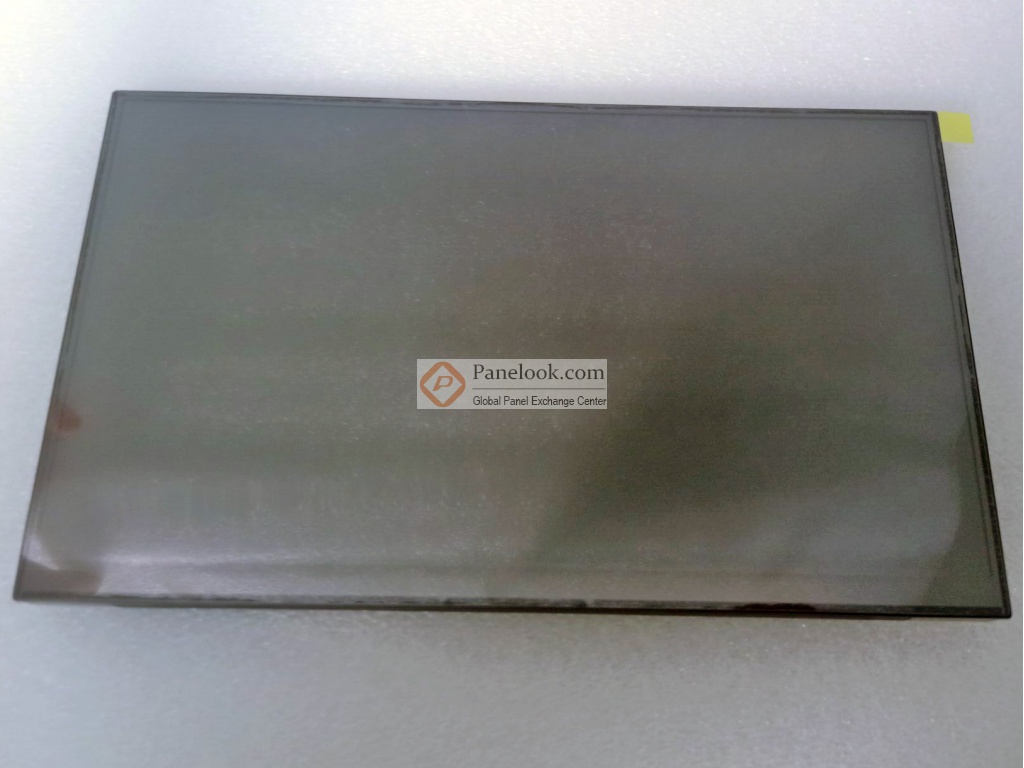

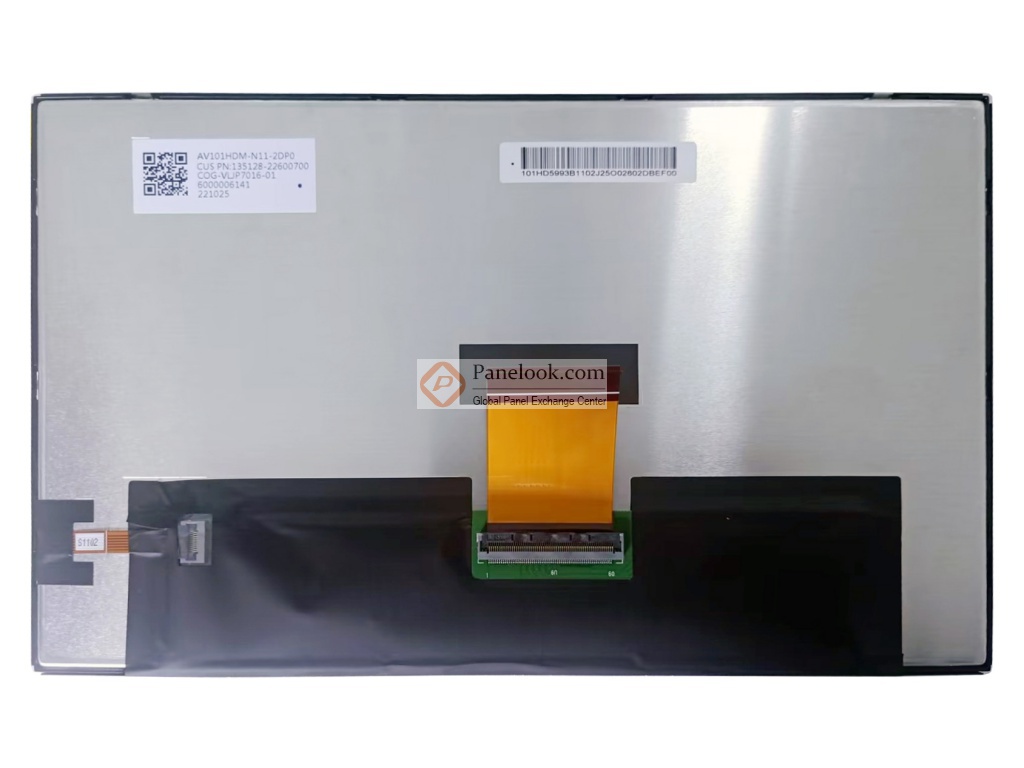

京东方液晶模组AV101HDM-N11图片

京东方液晶模组AV101HDM-N11摘要

AV101HDM-N11 (别名: COG-VLJP7016-01)是京东方科技集团股份有限公司 (京东方，BOE) 推出的一款采用a-Si TFT-LCD技术的10.1英寸液晶模组产品，它装配有WLED背光，无背光驱动，无触摸，已邦定HX8290-B-LT_DS*2驱动IC。根据京东方 (BOE)于2020年7月8日发布的版本号为Rev.P3的产品规格书，AV101HDM-N11显示分辨率为1280(RGB)×720 (WXGA)，宽高比为16:9 (宽:高)，像素采用RGB垂直条状排列。它的显示区域尺寸为223.68×125.82 (宽×高) mm，可视尺寸为226.68×128.82 (宽×高) mm，外观尺寸为233.9×141.4 (宽×高)×12(厚) mm，表面处理为雾面，产品净重347±30g。背光方面此产品采用了8S4P WLED发光的侧入式光源，光源的使用寿命为30K小时，不含背光驱动。AV101HDM-N11采用了LVDS (1 ch, 8-bit)信号接口，总共60 pins，采用FPC连接，驱屏电压为3.3V (Typ.)。它的典型垂直刷新率Fv为60Hz。如果开发新产品想采用AV101HDM-N11液晶模组，屏库®建议您向京东方 (BOE)或其代理商了解关于AV101HDM-N11的最新的生产状态信息和技术信息。屏库®上所显示的面板参数均由屏库电子工程师依据规格书录入，已尽力减少错误，但不能保证参数的完全正确。请以规格书为准！根据屏库掌握的情报此产品于2020年Q4量产，当前生产状态为量产中。目前AV101HDM-N11在屏库上有2条现货信息、7家供应商信息，交易氛围活跃。屏库于2023年04月04日对此型号首次建立参数，并于2024年05月28日对参数进行了最后更新。它的工作温度为 -40 ~ 85°C，存储温度为 -40 ~ 90°C。基于它宽温，高亮度，白光LED背光，表面雾面等特征，此型号推荐使用于户外高亮，车载显示。
