| 品牌 |
|---|
| 屏幕尺寸 |
| 分辨率 |
| 显示区域 |
| 屏幕重量 |
| 屏幕亮度 |
| 推荐视向 |
| 可视角度 |
| 颜色数量 |
| 功率消耗 |
| 刷新频率 |
| 京东方 (BOE) |
| 10.1英寸 |
| 1280(RGB)×720, WXGA, 16:9 |
| 223.68×125.82 mm (H×V) |
| 285g (Typ.) |
| 1000 cd/m² (Typ.) |
| 全视角 |
85/85/85/85 (Typ.)(CR≥10)  |
| 16.7M, 72% NTSC |
| - |
| 60Hz |
| 型号名称 |
| 面板类型 |
| 像素布局 |
| 外观尺寸 |
| 表面处理 |
| 对比度 |
| 光学模式 |
| 响应速度 |
| 适用于 |
| 背光系统 |
| 触摸功能 |
AV101HDM-N10-28PC  1个兼容型号 |
|
| a-Si TFT-LCD, 液晶模组 | |
| RGB垂直条状 | |
| 233.9×141.4×10.77 mm (H×V×D) | |
| Hard coating | |
| 1000 : 1 (Typ.) (透射) | |
| ADS，常黑显示，透射式 |
|
| 30 (Max.)(Tr+Td) ms | |
| |
|
| 8S4P WLED, 50K小时, 无驱动 | |
| 无触摸 |
| 信号类型 |
|---|
| 电压供应 |
| 最大额定 |
| LVDS (1 ch, 8-bit) , 50 pins , 端子 |
| 6.3/-6.3/20/-12V (Typ.)(VDDP/VDDN/VGH/VGL) |
| 存储温度 -40 ~ 90 °C 工作温度 -30 ~ 85 °C |
深圳市
| 规格书 | 版本号 | 规格书语言 | 文件大小 | 页数 | 原厂发布日期 | 最新 | ||
|---|---|---|---|---|---|---|---|---|
|
AV101HDM-N10-28PC规格书 | Rev.P0_DESAY | English | 1.8 M | 41 | 2021-1-26 | 最新 |
| IIS对应检验产品 | 原厂等级 (坏点数量) | MURA判定 | 通用等级 | 版本号 | 原厂发布日期 | ||
|
10.1 TFT-LCD Module | VIP会员可看 |
VIP会员可看 | A Grade | Rev.0 | 2018-06-07 | IIS下载 |

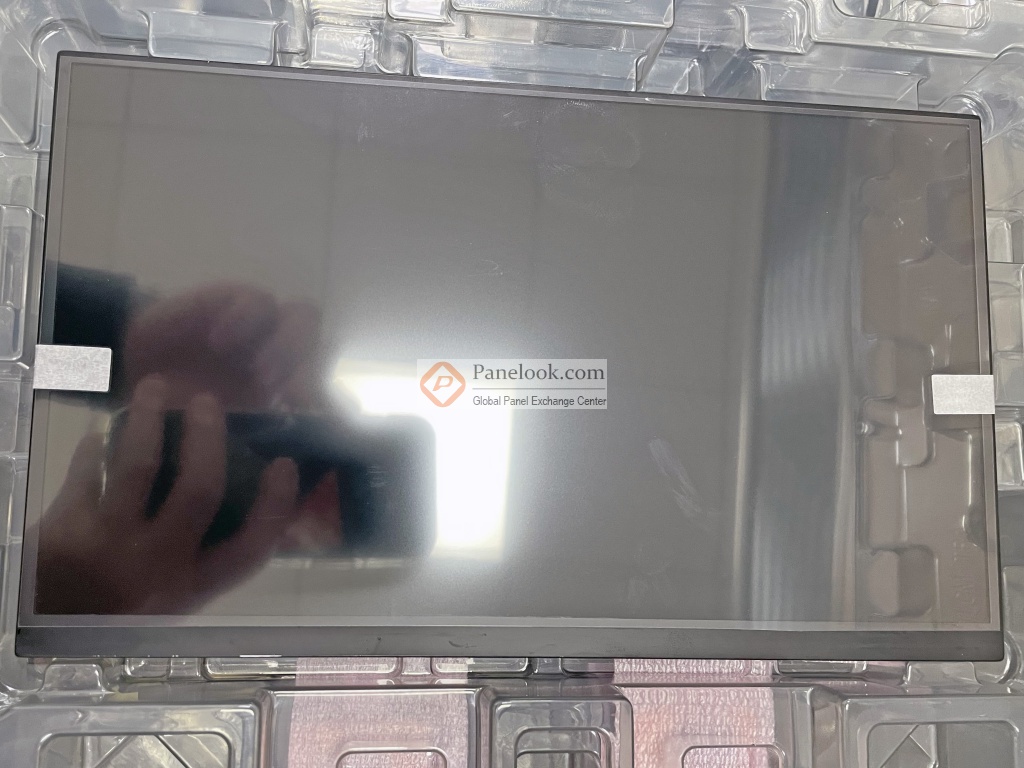

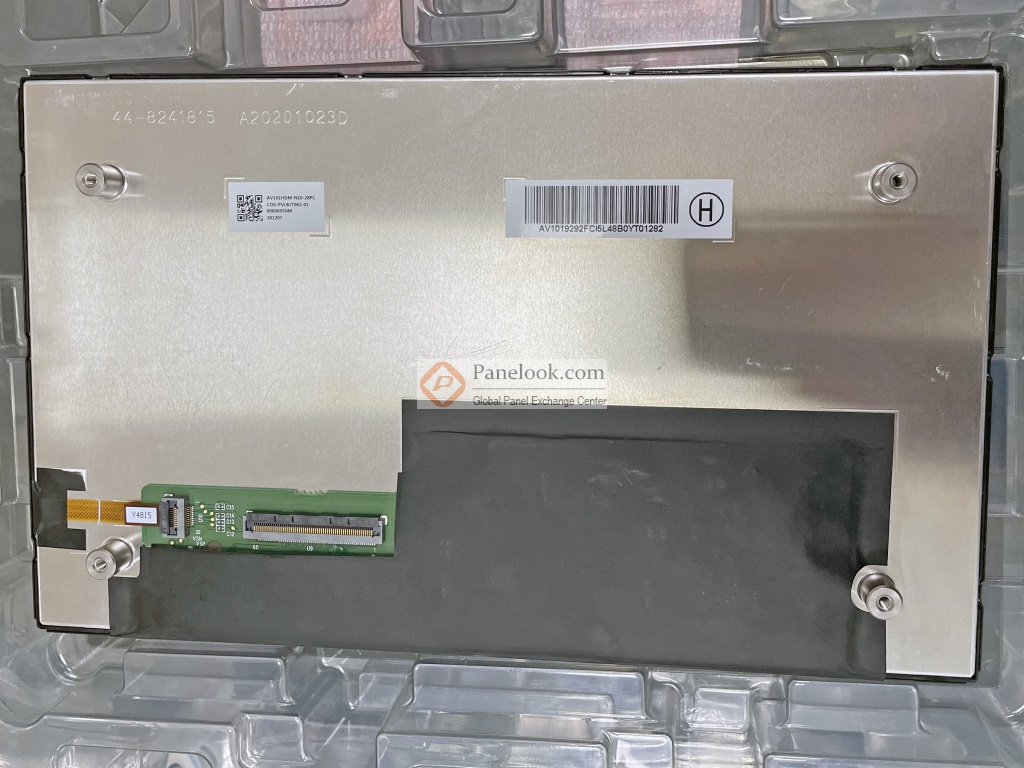

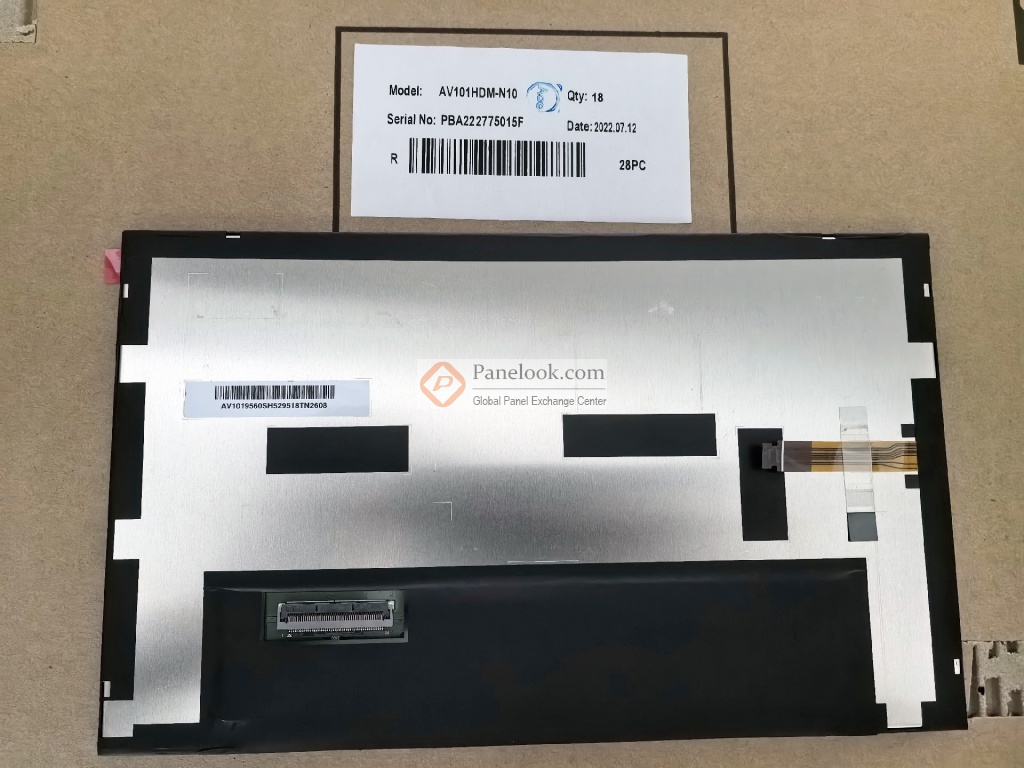

AV101HDM-N10-28PC (别名: COG-DESAT018-01)是京东方 (BOE)推出的一款10.1吋a-Si TFT-LCD液晶模组产品，它装配有WLED背光，无背光驱动，无触摸。此产品工作温度为 -30 ~ 85°C，存储温度为 -40 ~ 90°C。它的典型特征屏库总结为: 宽温，超高亮度，白光LED背光，寿命大于5万小时。基于它的特征屏库推荐此型号应用于户外高亮，车载显示等产品。根据屏库掌握的情报此产品于2021年Q2量产，当前生产状态为量产中。目前此型号在屏库上有0条现货信息、1家供应商信息，交易氛围清淡。屏库于2024年05月14日对此型号首次建立参数。根据京东方 (BOE)于2021年1月26日发布的版本号为Rev.P0的产品规格书，AV101HDM-N10-28PC显示分辨率为1280(RGB)×720 (WXGA)，宽高比为16:9 (宽:高)，像素采用RGB垂直条状排列。它的显示区域尺寸为223.68(宽)×125.82(高) mm，外观尺寸为233.9(宽)×141.4(高)×10.77(厚) mm，表面处理为Hard coating，产品净重285g (Typ.)。背光方面此产品采用了8S4P WLED发光的侧入式光源，光源的使用寿命为50K小时，不含背光驱动。AV101HDM-N10-28PC采用了LVDS (1 ch, 8-bit)信号接口，总共50 pins，采用端子连接，驱屏电压为6.3/-6.3/20/-12V (Typ.)(VDDP/VDDN/VGH/VGL)。它的典型垂直刷新率Fv为60Hz。屏库上标注的生产状态仅供参考，不应作为用户的决策依据。屏库®上所显示的面板参数均由屏库电子工程师依据规格书录入，已尽力减少错误，但不能保证参数的完全正确。请以规格书为准！如果开发新产品想采用此液晶模组，关于AV101HDM-N10-28PC的最新的生产状态信息和技术信息，屏库®建议您咨询京东方 (BOE)。
