京东方液晶模组AV101HDM-N10概况-全球液晶屏交易中心-屏库

人气指数：6740 2024-05-14 08:55

京东方液晶模组AV101HDM-N10主要参数

现货数量
8810片
长期卖家
6个
求购数量
暂无
生产状态
已停产

客户发样
2019,Q2
开始量产
2019,Q3
最后下单
--
最后出货
--

生产信息仅供参考，请与原厂或代理商确认。

面板品牌
面板尺寸
像素数量
显示区域
面板重量
面板亮度
可视角度
视角方向
显示颜色
工作频率
功率消耗

京东方 (BOE)

10.1英寸

1280(RGB)×720, WXGA, 16:9

223.68(H)×125.82(V) mm

900 cd/m² (Typ.)

85/85/85/85 (Typ.)(CR≥10)

全视角

16.7M, 85% NTSC

60Hz

面板型号

面板类型

像素布局

外观尺寸

表面处理

对比度

工作模式

反应时间

面板应用

触摸屏

灯管类型

AV101HDM-N10
a-Si TFT-LCD, 液晶模组
RGB垂直条状
238.5(H)×144.14(V)×21.6(D) mm
雾面
1000:1 (Typ.) (透射)
ADS，常黑显示，透射式
30 (Typ.)(Tr+Td) ms

无触摸
WLED, 10K小时, 无驱动

信号接口
驱屏电压
工作环境

LVDS (1 ch, 8-bit) , 50 pins , FPC

6.3/-6.3/20/-12V (Typ.)(VDDP/VDDN/VGH/VGL)

工作温度: -40 ~ 85 °C, 存储温度: -40 ~ 90 °C

共3条现货>>

京东方液晶模组AV101HDM-N10 VIP卖家现货

上海拔耐科技发展有限公司

第8年

扬润科技（深圳）有限公司

第5年

新屏原厂原包, 通用A级, 约90%无亮点

4000片, 2片起售, 中国大陆仓

即刻交货

详情

深圳扬思成光电有限公司

第12年

共6个供应商>>

京东方液晶模组AV101HDM-N10 VIP供应商

深圳扬思成光电有限公司

第12年

AV101HDM-N10 长期供应贸易

深圳市

深圳市路为科技有限公司

第6年

AV101HDM-N10 长期供应生产制造

深圳市

深圳鑫上柏科技有限公司

第5年

AV101HDM-N10 长期供应贸易

深圳市

嘉兴芯辉进出口有限公司

第4年

AV101HDM-N10 长期供应贸易

嘉兴市

昆健电子（深圳）有限公司

第4年

AV101HDM-N10 长期供应贸易

深圳市

深圳市创达方科技有限公司

第2年

AV101HDM-N10 长期供应贸易

深圳市

京东方液晶模组AV101HDM-N10规格书

	规格书	版本号	规格书语言	文件大小	页数	原厂发布日期	最新
	AV101HDM-N10规格书	Rev.P0	English	1.9 M	36	2019-5-30	最新	付费下载
	AV101HDM-N10规格书	Rev.P0_BYD	English	2.4 M	33	2019-10-16		付费下载

京东方液晶模组AV101HDM-N10验货标准(IIS)

	IIS对应检验产品	原厂等级 (坏点数量)	MURA判定	通用等级	版本号	原厂发布日期
	10.1 TFT-LCD Module	VIP会员可看	VIP会员可看	A Grade	Rev.0	2018-06-07	IIS下载

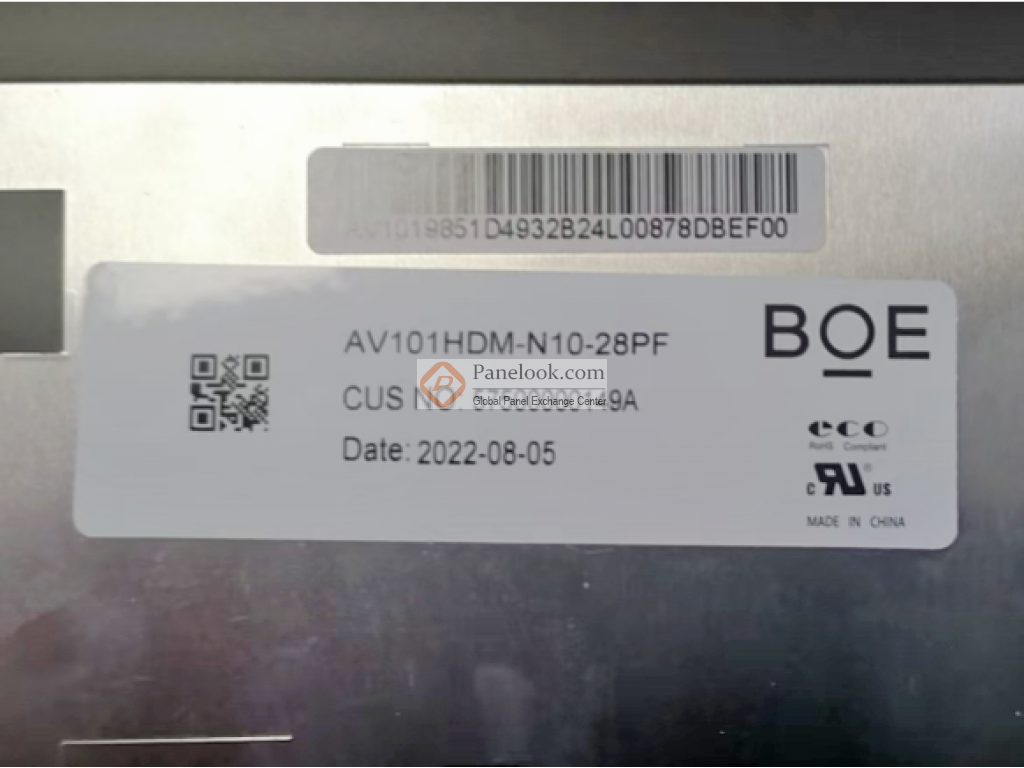

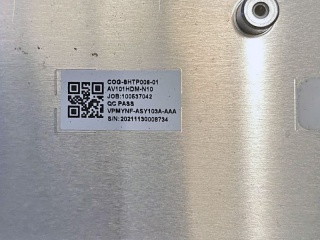

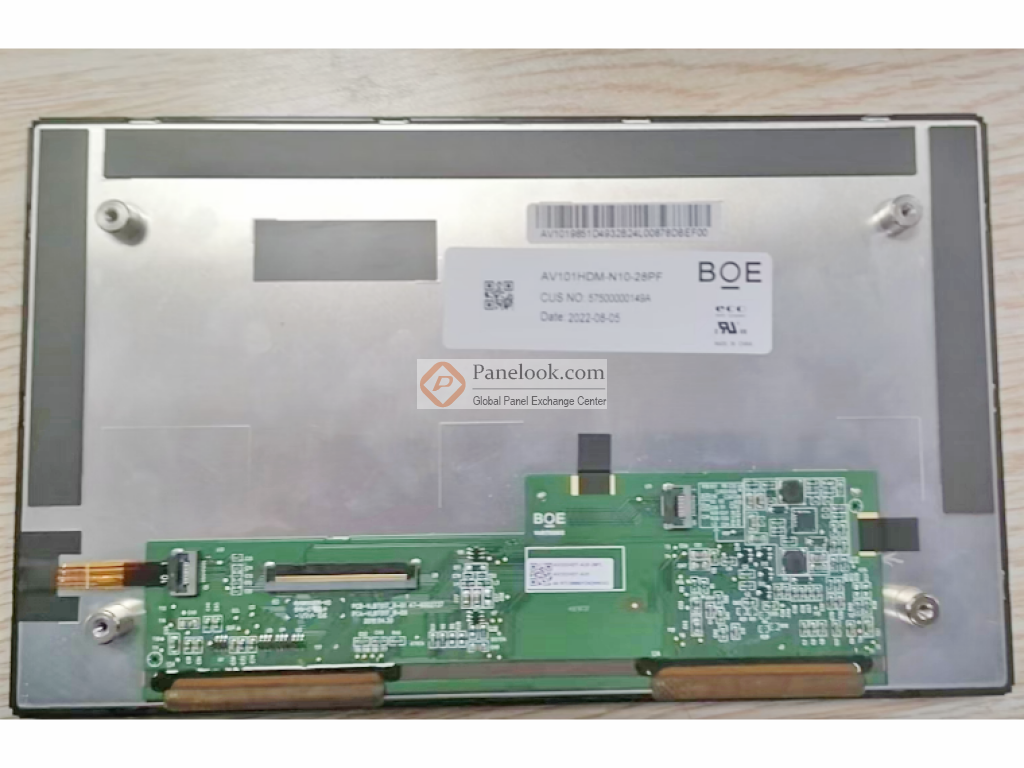

京东方液晶模组AV101HDM-N10图片

京东方液晶模组AV101HDM-N10摘要

AV101HDM-N10 (别名: COG-SHTPT006-01)是京东方科技集团股份有限公司 (京东方，BOE) 推出的一款采用a-Si TFT-LCD技术的10.1英寸液晶模组产品，它装配有WLED背光，无背光驱动，无触摸，已邦定HX8290-B-LT*2驱动IC。根据京东方 (BOE)于2019年5月30日发布的版本号为Rev.P0的产品规格书，AV101HDM-N10显示分辨率为1280(RGB)×720 (WXGA)，宽高比为16:9 (宽:高)，像素采用RGB垂直条状排列。它的显示区域尺寸为223.68×125.82 (宽×高) mm，可视尺寸为226.68×128.52 (宽×高) mm，外观尺寸为238.5×144.14 (宽×高)×21.6(厚) mm，表面处理为雾面。背光方面此产品采用了WLED发光的侧入式光源，光源的使用寿命为10K小时，不含背光驱动。AV101HDM-N10采用了LVDS (1 ch, 8-bit)信号接口，总共50 pins，采用FPC连接，驱屏电压为6.3/-6.3/20/-12V (Typ.)(VDDP/VDDN/VGH/VGL)。它的典型垂直刷新率Fv为60Hz。如果开发新产品想采用AV101HDM-N10液晶模组，屏库®建议您向京东方 (BOE)或其代理商了解关于AV101HDM-N10的最新的生产状态信息和技术信息。屏库®上所显示的面板参数均由屏库电子工程师依据规格书录入，已尽力减少错误，但不能保证参数的完全正确。请以规格书为准！根据屏库掌握的情报此产品于2019年Q3量产，当前生产状态为已停产。目前AV101HDM-N10在屏库上有3条现货信息、6家供应商信息，交易氛围活跃。屏库于2020年04月10日对此型号首次建立参数，并于2024年05月14日对参数进行了最后更新。它的工作温度为 -40 ~ 85°C，存储温度为 -40 ~ 90°C。基于它sRGB，宽温，高亮度，白光LED背光，上/下,左/右翻转显示，表面雾面等特征，此型号推荐使用于户外高亮，车载显示。
