| 规格书 | 版本号 | 规格书语言 | 文件大小 | 页数 | 原厂发布日期 | 最新 | ||
|---|---|---|---|---|---|---|---|---|
|
AT070TN92 V.3规格书 | Final Ver.05 | English | 1.4 M | 23 | 2011-9-5 | 最新 | |
|
|
AT070TN92 V.3规格书 | Final Ver.05 | English | 969.6 K | 23 | 2011-8-22 |
| IIS对应检验产品 | 原厂等级 (坏点数量) | MURA判定 | 通用等级 | 版本号 | 原厂发布日期 | ||
|
5~10.4" CE & Tablet LCM | VIP会员可看 |
VIP会员可看 | A- Grade | Ver1.0A | 2014-4-8 | IIS下载 |
|
5.1~7.0” LCM | VIP会员可看 |
VIP会员可看 | A Grade | Ver1.0B | 2014-4-24 | IIS下载 |
|
7.0~12” TFT-LCM | VIP会员可看 |
VIP会员可看 | A Grade | Ver.03 | 2011-12-27 | IIS下载 |
|
5.0~7.0” LCM | VIP会员可看 |
VIP会员可看 | A Grade | Ver.03 | 2010.XX.XX | IIS下载 |
|
5.0~7.0” LCM | VIP会员可看 |
VIP会员可看 | A Grade | Ver.03 | 2010-8-3 | IIS下载 |

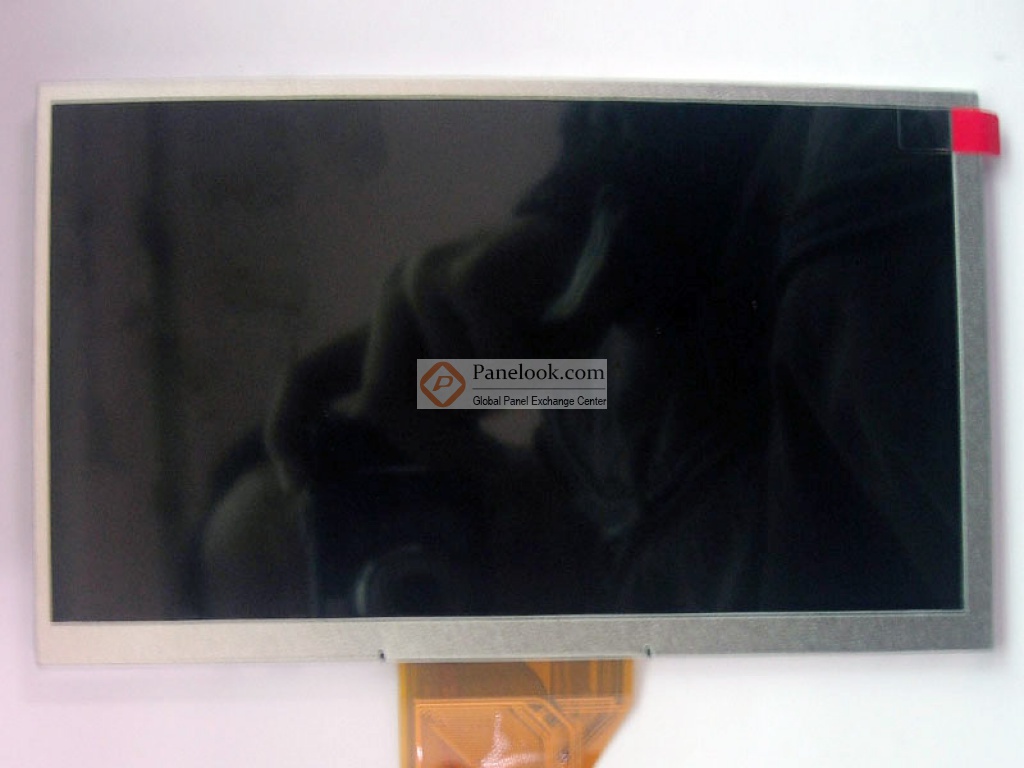

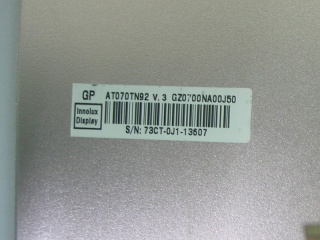

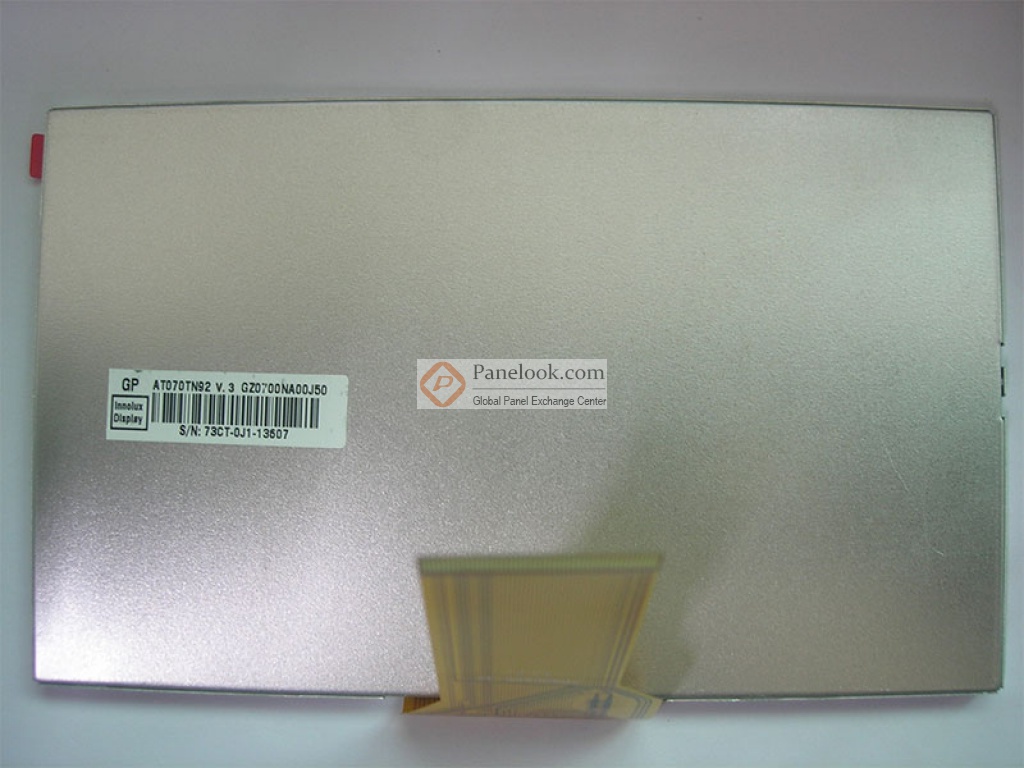

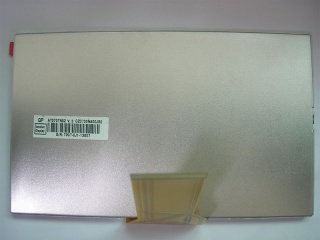

AT070TN92 V.3 (别名: AT070TN92 V3)是奇美电子股份有限公司 (奇美，Chimei Innolux) 推出的一款采用a-Si TFT-LCD技术的7.0英寸液晶模组产品，它装配有WLED背光，无背光驱动，无触摸。根据奇美 (Chimei Innolux)于2011年9月5日发布的版本号为Final Ver.05的产品规格书，AT070TN92 V.3显示分辨率为800(RGB)×480 (WVGA)，宽高比为16:9 (宽:高)，像素采用RGB垂直条状排列。它的显示区域尺寸为154.08×85.92 (宽×高) mm，可视尺寸为156.7×89.1 (宽×高) mm，外观尺寸为164.9×100 (宽×高)×3.65(厚) mm，表面处理为雾面，产品净重117g (Typ.)。背光方面此产品采用了3S9P WLED发光的侧入式光源，光源的使用寿命为20K小时，不含背光驱动。AT070TN92 V.3采用了Parallel RGB (1 ch, 6/8-bit)信号接口，总共50 pins，采用FPC连接，驱屏电压为3.3/10.4/16.0/-7.0V (Typ.)(DVDD/AVDD/VGH/VGL)。它的典型垂直刷新率Fv为60Hz。如果开发新产品想采用AT070TN92 V.3液晶模组，屏库®建议您向奇美 (Chimei Innolux)或其代理商了解关于AT070TN92 V.3的最新的生产状态信息和技术信息。屏库®上所显示的面板参数均由屏库电子工程师依据规格书录入，已尽力减少错误，但不能保证参数的完全正确。请以规格书为准！根据屏库掌握的情报此产品于2011年Q4量产，当前生产状态为已停产。目前AT070TN92 V.3在屏库上有2条现货信息、0家供应商信息，交易氛围清淡。屏库于2013年02月02日对此型号首次建立参数，并于2023年09月13日对参数进行了最后更新。它的工作温度为 -20 ~ 60°C，存储温度为 -30 ~ 70°C。基于它白光LED背光，上/下,左/右翻转显示，6/8位灰阶可选，表面雾面， DE/SYNC mode selectable, 2 in 1 FPC等特征，此型号推荐使用于数码相框，便携式DVD，可视门铃，可视电话。
