RGB垂直条状
- 显示区域
- 152.4(H)×91.44(V) mm
- 外观尺寸
- 169.8(H)×109.7(V)×9.4(D) mm
- 面板重量
- 200g
- 表面处理
- 雾面，Hard coating (3H)
- 面板亮度
- 1000 cd/m² (Typ.)
- 对比度
- 1000:1 (Typ.) (TM)
- 可视角度
- 85/85/85/85 (Typ.)(CR≥10)
- 工作模式
- SWV，常黑显示，透射式
- 视角方向
- 全视角
- 反应时间
- 12/12 (Typ.)(Tr/Td) ms
- 显示颜色
- 262K/16.7M, 50% NTSC
- 面板应用
-
- 工作频率
- 60Hz
- 触摸屏
- 无触摸
- 功率消耗
-
5.7W (Typ.)
- 光源类型
- WLED, 100K小时, 含LED驱动
- 信号接口
-
LVDS (1 ch, 6/8-bit) , 20 pins , 端子
- 驱屏电压
- 3.3V (Typ.)
- 工作环境
- 工作温度 -40 ~ 85 °C, 存储温度 -40 ~ 85 °C, 耐振动性 6.8G (66.64 m/s²)
AT070MP01 长期供应 贸易
 中国香港
AT070MP01 长期供应 贸易
上海市
三菱液晶模组AT070MP01规格书
| |
规格书 |
版本号 |
规格书语言 |
文件大小 |
页数 |
原厂发布日期 |
最新 |
|
|
AT070MP01规格书 |
20170309 |
English |
1.2 M |
25 |
2017-3-9 |
最新 |
|
三菱液晶模组AT070MP01概况

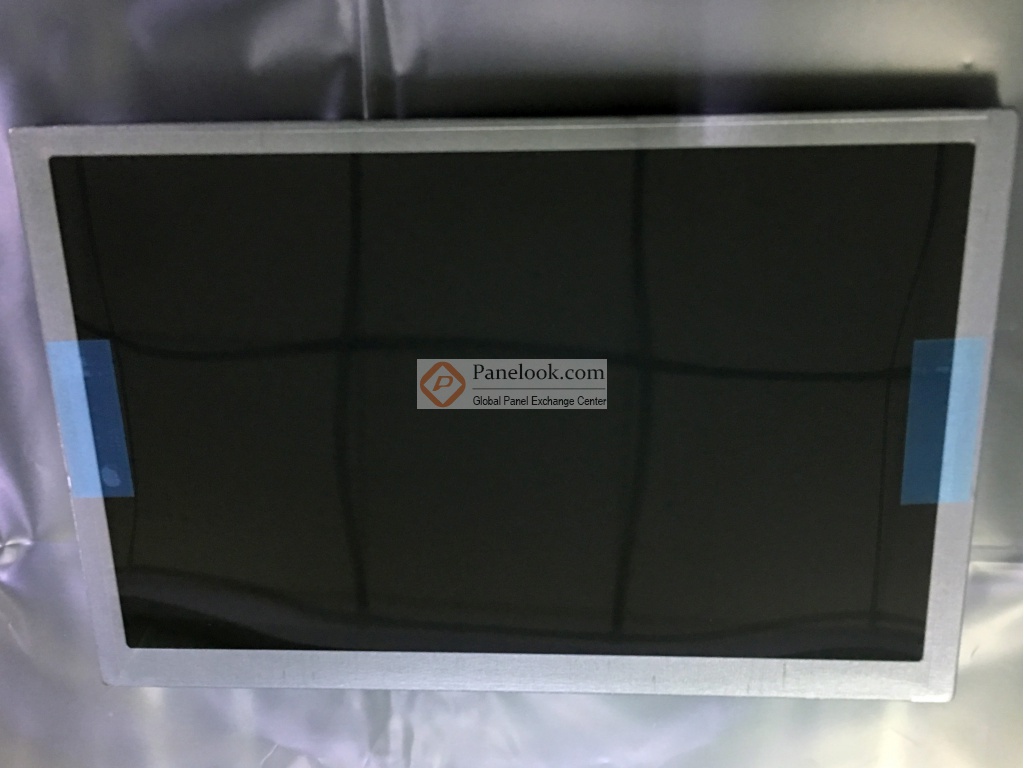

AT070MP01是三菱 (Mitsubishi)推出的一款7.0吋a-Si TFT-LCD液晶模组产品，它装配有WLED背光，含LED驱动背光驱动，无触摸。此产品工作温度为 -40 ~ 85°C，存储温度为 -40 ~ 85°C，耐振动性为6.8G (66.64 m/s²)。它的典型特征屏库总结为: 宽温，6.8G抗震，超高亮度，白光LED背光，寿命大于10万小时，含LED驱动器，6/8位灰阶可选，表面雾面， NCM, 6.8G vibration-resistant。基于它的特征屏库推荐此型号应用于工业，坚固工业，户外高亮等产品。根据屏库掌握的情报此产品于2017年Q2量产，于2022年Q2停产，当前生产状态为已停产。目前此型号在屏库上有1条现货信息、2家供应商信息，交易氛围清淡。屏库于2017年06月06日对此型号首次建立参数，并于2025年07月22日对参数进行了最后更新。根据三菱 (Mitsubishi)于2017年3月9日发布的版本号为20170309的产品规格书，AT070MP01显示分辨率为800(RGB)×480 (WVGA)，宽高比为15:9 (宽:高)，像素采用RGB垂直条状排列。它的显示区域尺寸为152.4(宽)×91.44(高) mm，外观尺寸为169.8(宽)×109.7(高)×9.4(厚) mm，可视尺寸为154.4(宽)×93.5(高) mm，表面处理为雾面，Hard coating (3H)，产品净重200g。背光方面此产品采用了WLED发光的侧入式光源，光源的使用寿命为100K小时，含LED驱动。AT070MP01采用了LVDS (1 ch, 6/8-bit)信号接口，总共20 pins，采用端子连接，驱屏电压为3.3V (Typ.)。它的典型垂直刷新率Fv为60Hz。屏库上标注的生产状态仅供参考，不应作为用户的决策依据。屏库®上所显示的面板参数均由屏库电子工程师依据规格书录入，已尽力减少错误，但不能保证参数的完全正确。请以规格书为准！如果开发新产品想采用此液晶模组，关于AT070MP01的最新的生产状态信息和技术信息，屏库®建议您咨询三菱 (Mitsubishi)。
|
