| 规格书 | 版本号 | 规格书语言 | 文件大小 | 页数 | 原厂发布日期 | 最新 | ||
|---|---|---|---|---|---|---|---|---|
|
P0700WVF1MA10规格书 | Final Ver2.2 | English | 2.2 M | 26 | 2023-6-1 | 最新 | |
|
|
P0700WVF1MA10规格书 | Final Ver2.1 | English | 1.5 M | 26 | 2022-6-24 | ||
|
P0700WVF1MA10规格书 | Pre Ver2.0 | English | 1.3 M | 26 | 2022-3-7 | ||
|
|
P0700WVF1MA10规格书 | Pre Ver1.0 | English | 1001.7 K | 20 | 2021-6-10 |
| 文件类型 | 文件编号 | 原厂发布日期 | ||
|
P0700WVF1MA10产品变更通知单（PCN） | IPCN2209001 | 2022-8-1 | 下载文件 |

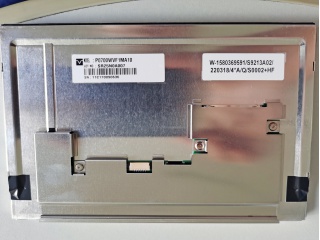

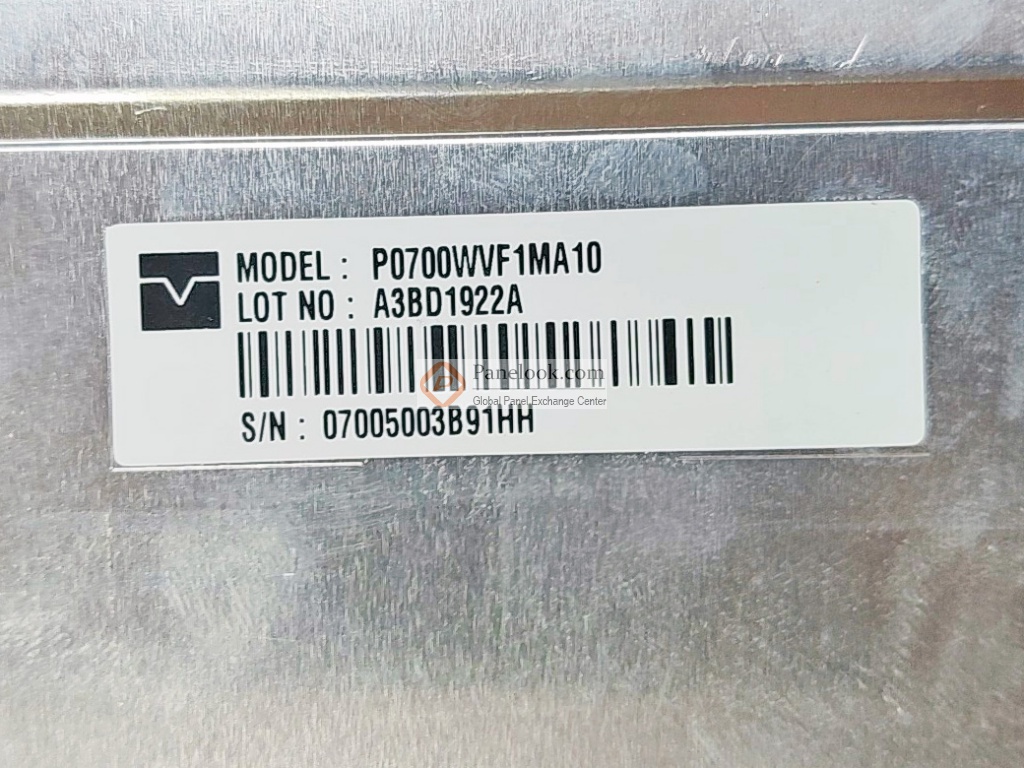

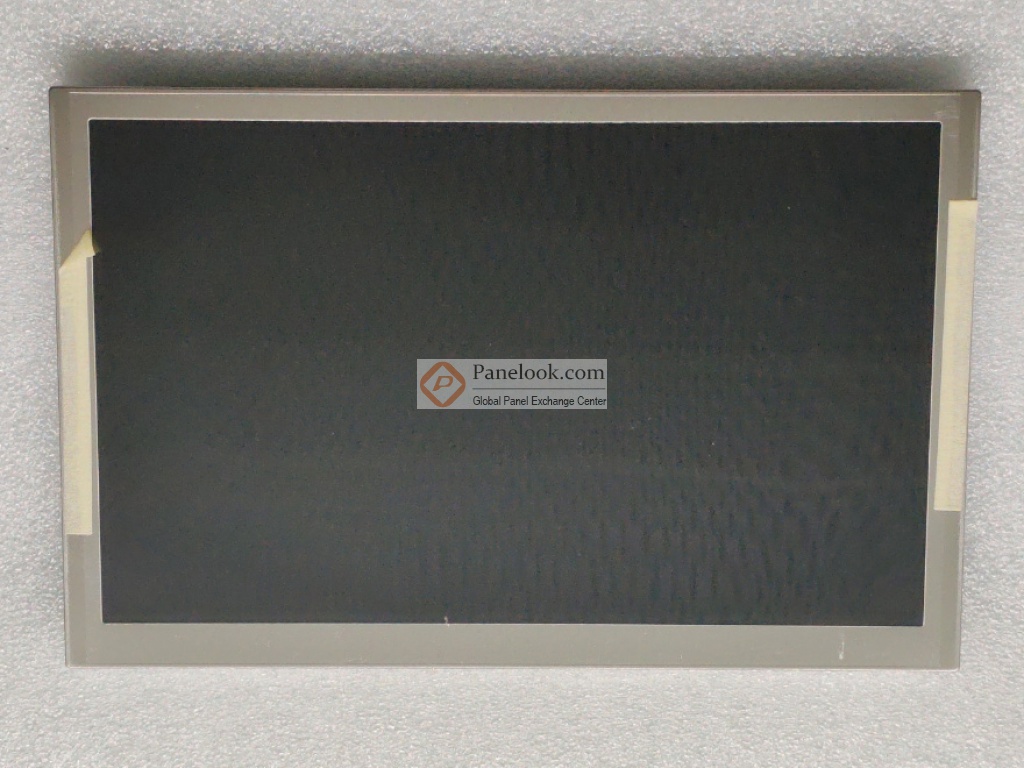

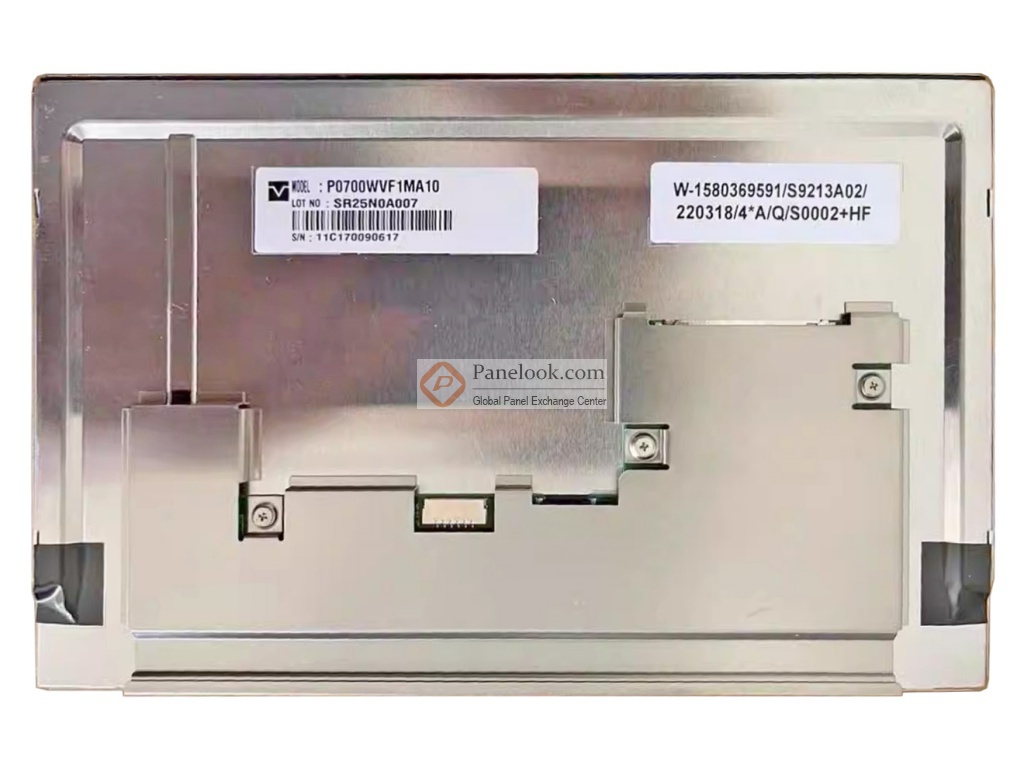

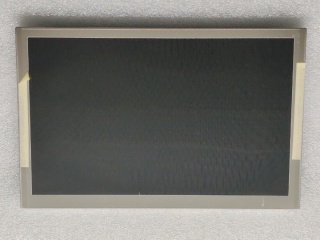

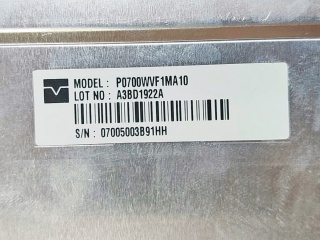

天马 (TIANMA) 推出的P0700WVF1MA10 (别名: TM070RDGP05-00)是一款采用a-Si TFT-LCD技术的7.0英寸液晶模组产品，它装配有WLED背光，含LED驱动背光驱动，无触摸。屏库总结它的典型特征为: 宽温，超高亮度，白光LED背光，寿命大于7万小时，含LED驱动器，180度翻转显示，6/8位灰阶可选，表面雾面。它的工作温度为 -30 ~ 80°C，存储温度为 -40 ~ 90°C，耐振动性为1.0G (9.8 m/s²)。此型号适合应用于工业，户外高亮。根据屏库掌握的情报此产品于2022年Q2量产，当前生产状态为量产中。目前P0700WVF1MA10在屏库上有19条现货信息、25家供应商信息，属于目前屏库市场交易的主力型号产品。屏库于2021年07月15日对此型号首次建立参数，并于2024年02月23日对参数进行了最后更新。根据天马 (TIANMA)于2023年6月1日发布的版本号为Final Ver2.2的产品规格书，P0700WVF1MA10显示分辨率为800(RGB)×480 (WVGA)，宽高比为15:9 (宽:高)，像素采用RGB垂直条状排列。它的显示区域尺寸为152.4×91.44 (宽×高) mm，可视尺寸为155.4×94.94 (宽×高) mm，外观尺寸为169.8(宽)×109.7(高)×9.2(厚) mm，表面处理为雾面，产品净重183g (Typ.)。背光方面此产品采用了7S2P WLED发光的侧入式光源，光源的使用寿命为70K小时，含LED驱动。P0700WVF1MA10采用了LVDS (1 ch, 6/8-bit)信号接口，总共20 pins，采用端子连接，驱屏电压为3.3V (Typ.)。它的典型垂直刷新率Fv为60Hz。如果开发新产品想采用P0700WVF1MA10液晶模组，屏库®建议您向天马 (TIANMA)或其代理商了解关于P0700WVF1MA10的最新的生产状态信息和技术信息。屏库®上所显示的面板参数均由屏库电子工程师依据规格书录入，已尽力减少错误，但不能保证参数的完全正确。请以规格书为准！
