RGB垂直条状
- 显示区域
- 152.4(H)×91.44(V) mm
- 外观尺寸
- 169.8(H)×109.7(V)×10.87(D) mm
- 面板重量
- 210g (Typ.)
- 表面处理
- 雾面
- 面板亮度
- 1500 cd/m² (Typ.)
- 对比度
- 1000:1 (Typ.) (TM)
- 可视角度
- 88/88/88/88 (Typ.)(CR≥10)
- 工作模式
- SFT，常黑显示，透射式
- 视角方向
- 全视角
- 反应时间
- 25/35 (Typ./Max.)(Tr+Td) ms
- 显示颜色
- 262K/16.7M, 70% NTSC
- 面板应用
-
- 工作频率
- 60Hz
- 触摸屏
- 无触摸
- 功率消耗
-
-
- 光源类型
- 7S2P WLED, 100K小时, 无驱动
- 信号接口
-
LVDS (1 ch, 6/8-bit) , 20 pins , 端子
- 驱屏电压
- 3.3V (Typ.)
- 工作环境
- 工作温度 -30 ~ 80 °C, 存储温度 -40 ~ 90 °C
P0700WVF1MA00 长期供应 贸易
 上海市
P0700WVF1MA00 长期供应 贸易
上海市
P0700WVF1MA00 长期供应 代理经销
上海市
P0700WVF1MA00 长期供应 贸易
深圳市
P0700WVF1MA00 长期供应 贸易
杭州市
P0700WVF1MA00 长期供应 贸易
东莞市
P0700WVF1MA00 长期供应 贸易
中国台湾
P0700WVF1MA00 长期供应 贸易
上海市
P0700WVF1MA00 长期供应 贸易
上海市
P0700WVF1MA00 长期供应 贸易
深圳市

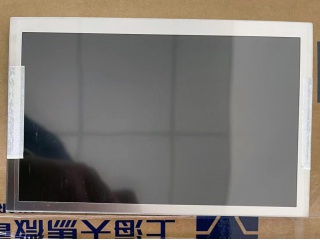

天马液晶模组P0700WVF1MA00概况

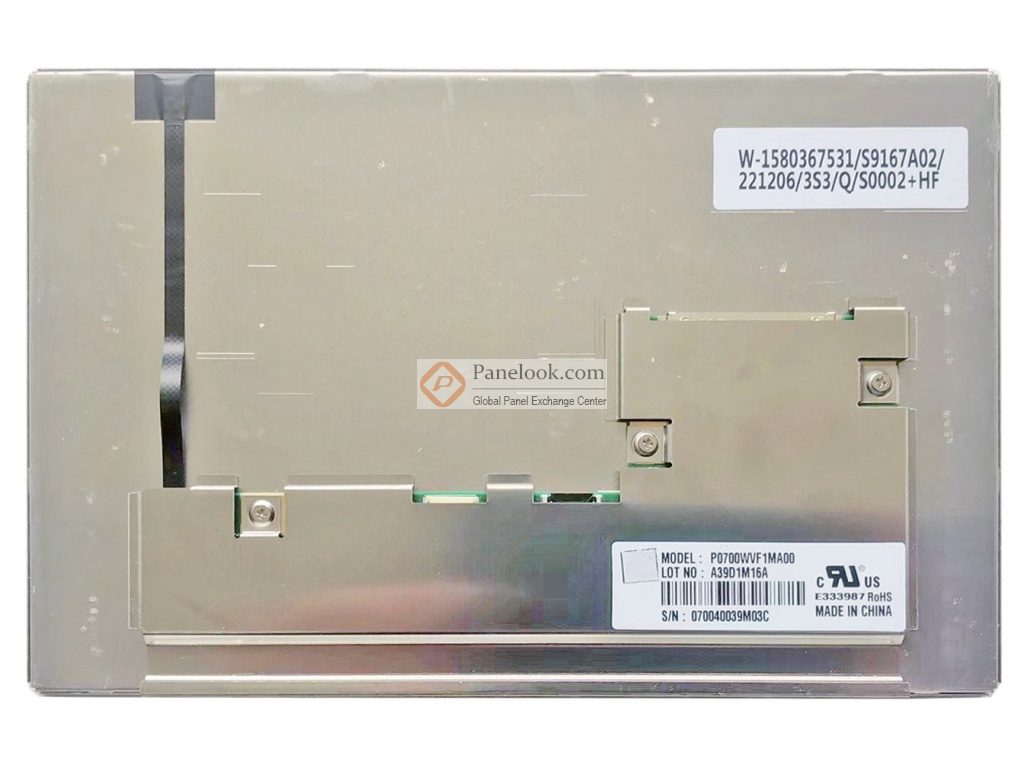

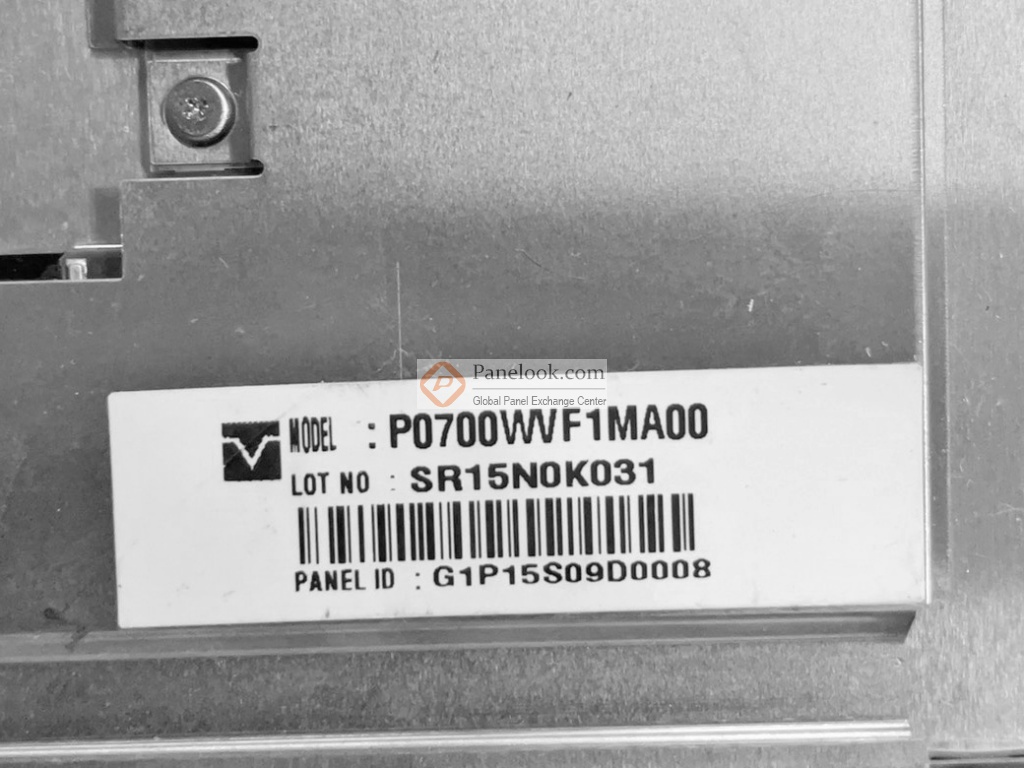

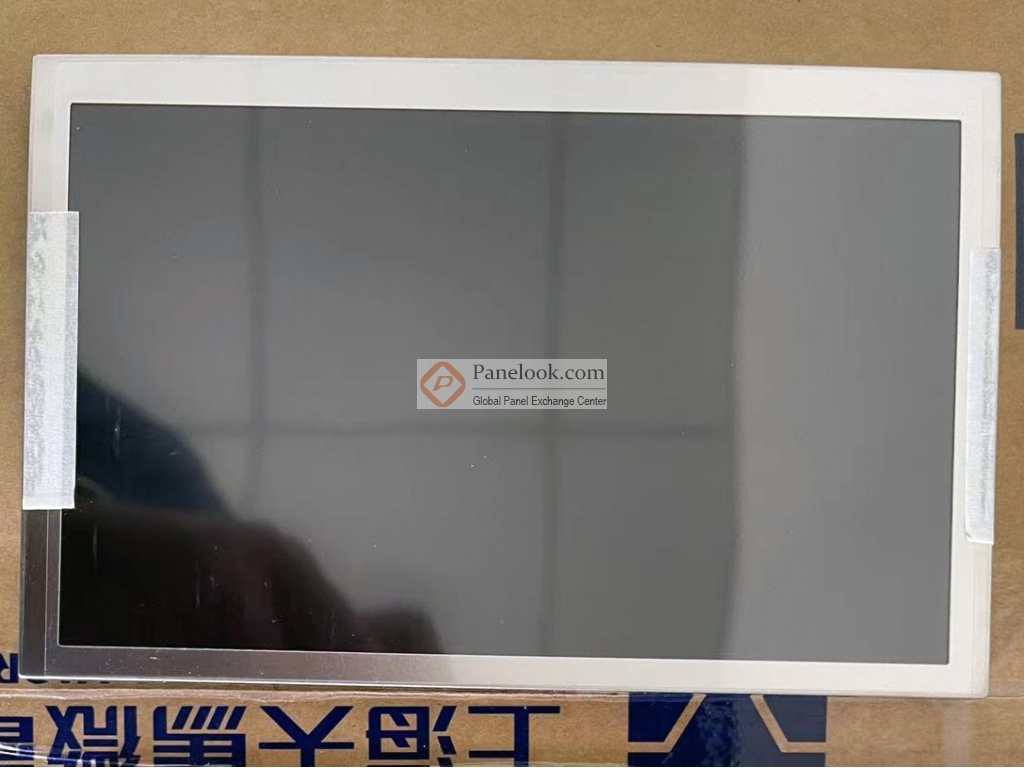

P0700WVF1MA00 (别名: TM070RDGP04-00)是天马 (TIANMA)推出的一款7.0吋a-Si TFT-LCD液晶模组产品，它装配有WLED背光，无背光驱动，无触摸。此产品工作温度为 -30 ~ 80°C，存储温度为 -40 ~ 90°C，耐振动性为1.0G (9.8 m/s²)。它的典型特征屏库总结为: 宽温，超高亮度，白光LED背光，寿命大于10万小时，180度翻转显示，6/8位灰阶可选，表面雾面。基于它的特征屏库推荐此型号应用于工业，户外高亮等产品。本产品已邦定RM53350_3112 + RM57750_3110驱动IC。根据屏库掌握的情报此产品于2022年Q4量产，当前生产状态为量产中。目前此型号在屏库上有18条现货信息、20家供应商信息，属于目前屏库市场交易的主力型号产品。屏库于2021年04月29日对此型号首次建立参数，并于2024年02月22日对参数进行了最后更新。根据天马 (TIANMA)于2023年3月14日发布的版本号为Final Ver1.4的产品规格书，P0700WVF1MA00显示分辨率为800(RGB)×480 (WVGA)，宽高比为15:9 (宽:高)，像素采用RGB垂直条状排列。它的显示区域尺寸为152.4(宽)×91.44(高) mm，外观尺寸为169.8(宽)×109.7(高)×10.87(厚) mm，可视尺寸为155.4(宽)×94.94(高) mm，表面处理为雾面，产品净重210g (Typ.)。背光方面此产品采用了7S2P WLED发光的侧入式光源，光源的使用寿命为100K小时，不含背光驱动。P0700WVF1MA00采用了LVDS (1 ch, 6/8-bit)信号接口，总共20 pins，采用端子连接，驱屏电压为3.3V (Typ.)。它的典型垂直刷新率Fv为60Hz。屏库上标注的生产状态仅供参考，不应作为用户的决策依据。屏库®上所显示的面板参数均由屏库电子工程师依据规格书录入，已尽力减少错误，但不能保证参数的完全正确。请以规格书为准！如果开发新产品想采用此液晶模组，关于P0700WVF1MA00的最新的生产状态信息和技术信息，屏库®建议您咨询天马 (TIANMA)。
|
