RGB垂直条状
解析度
1366(RGB)×768, WXGA, 16:9
- 面板重量
- 2.30Kgs (Typ.)
- 表面处理
- 雾面 (Haze 11%)，Hard coating (3H)
- 显示亮度
- 400 cd/m² (Typ.)
- 对比度
- 800:1 (Typ.) (透射)
- 推荐视向
- -
- 响应时间
- 1.3/3.7 (Typ.)(Tr/Td) ms
- 可视角度
- 85/85/80/80 (Typ.)(CR≥10)
- 显示模式
- TN，常白显示，透射式
- 支持颜色
- 16.7M, 72% NTSC
- 应用产品
-
- 功率消耗
- -
- 光源类型
- 4 pcs CCFL, 50K小时, 无驱动
- 刷新率
- 60Hz
- 触摸技术
- 无触摸
- 接口类型
-

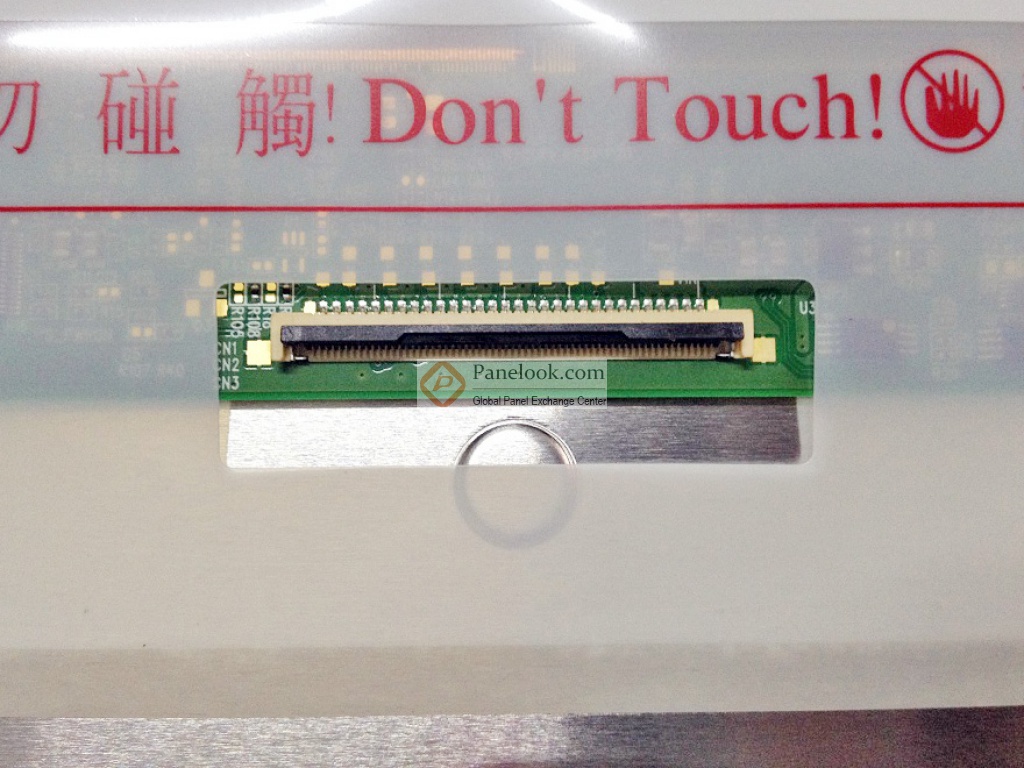

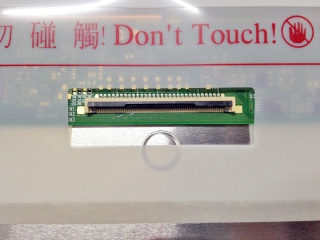

LVDS (1 ch, 8-bit) , 30 pins , 端子
- 电压供应
- 5.0V (Typ.)
- 应用环境
- 工作温度 0 ~ 50 °C, 存储温度 -20 ~ 60 °C
奇美液晶模组V216B1-L03验货标准(IIS)
奇美液晶模组V216B1-L03概况

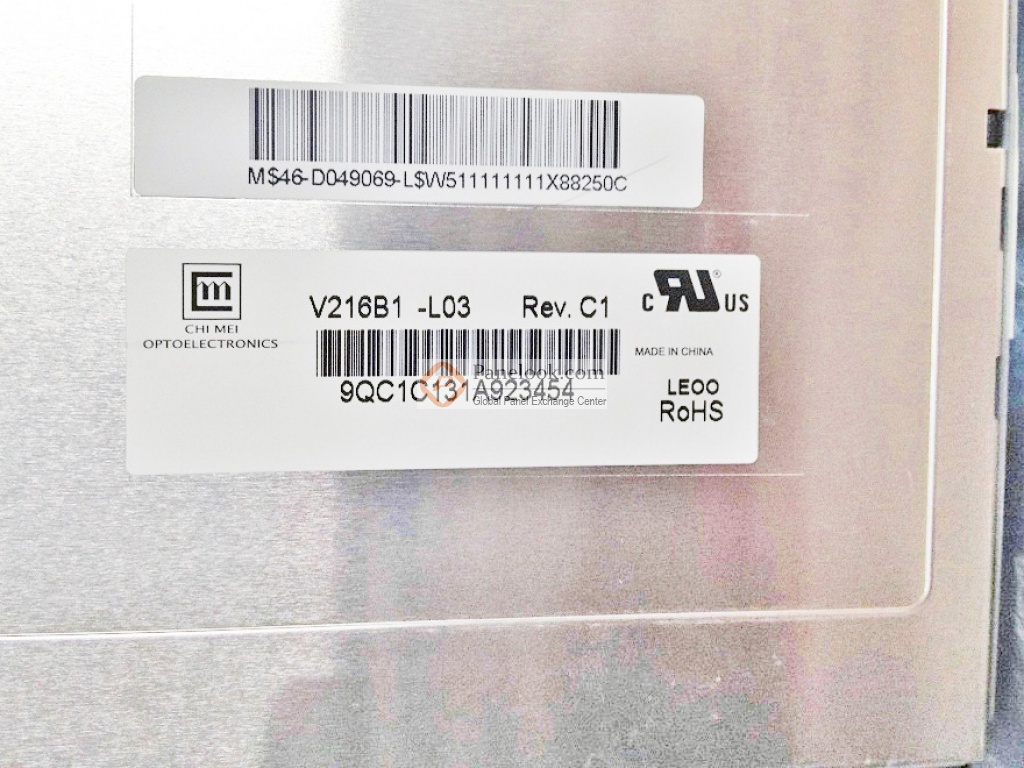

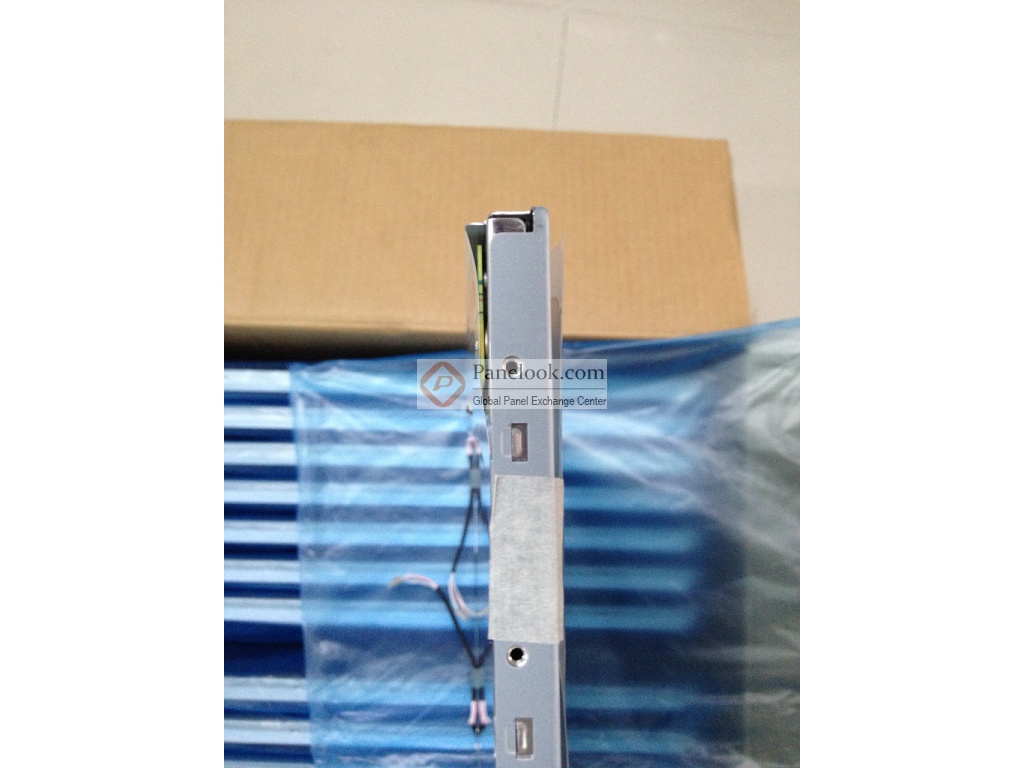

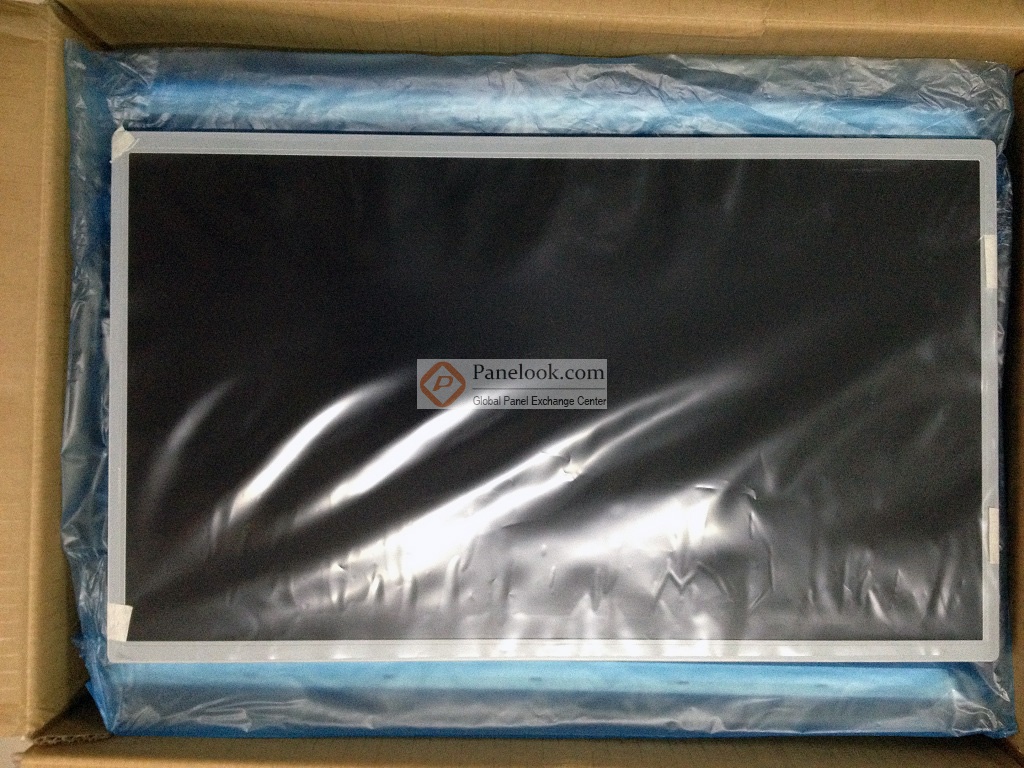

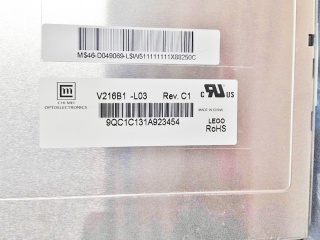

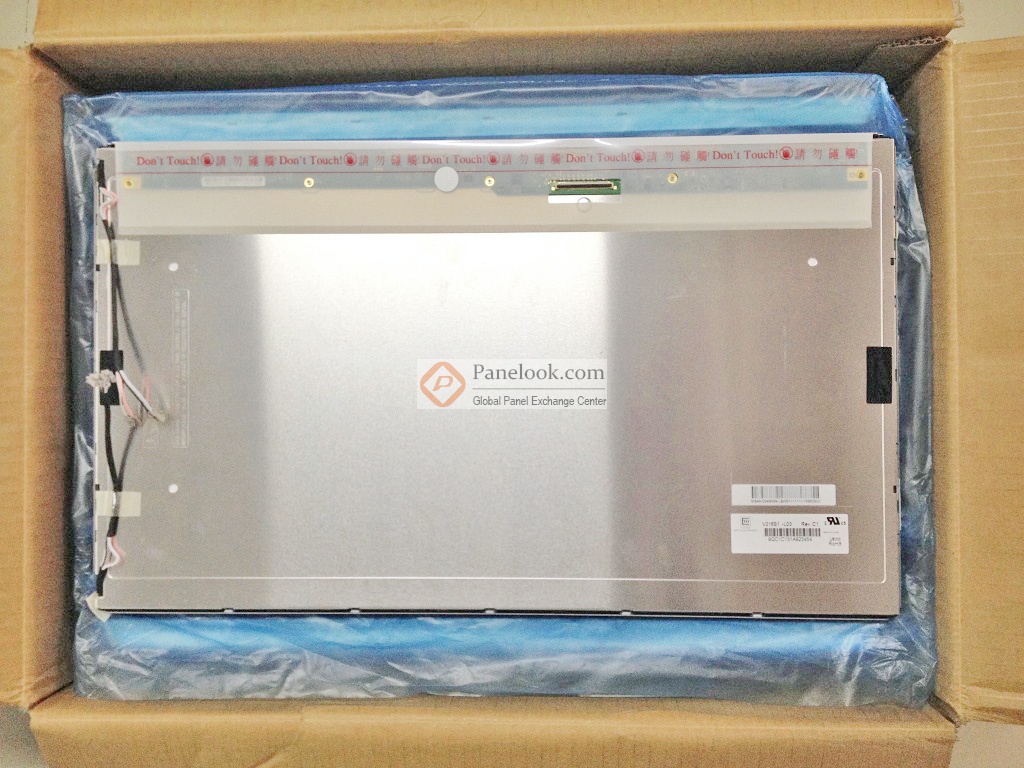

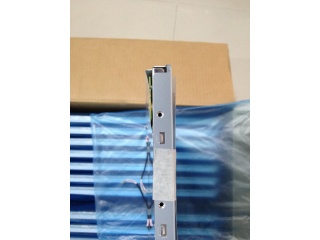

V216B1-L03是奇美电子股份有限公司 (奇美，CMO) 推出的一款采用a-Si TFT-LCD技术的21.6英寸液晶模组产品，它装配有CCFL背光，无背光驱动，无触摸。根据奇美 (CMO)于2009年11月30日发布的版本号为Ver3.0的产品规格书，V216B1-L03显示分辨率为1366(RGB)×768 (WXGA)，宽高比为16:9 (宽:高)，像素采用RGB垂直条状排列。它的显示区域尺寸为477.417×268.416 (宽×高) mm，可视尺寸为481.5×272.5 (宽×高) mm，外观尺寸为501×297 (宽×高)×17.8(厚) mm，表面处理为雾面 (Haze 11%)，Hard coating (3H)，产品净重2.30Kgs (Typ.)。背光方面此产品采用了4 pcs CCFL发光的侧入式光源(顶部和底部)，光源的使用寿命为50K小时，不含背光驱动。V216B1-L03采用了LVDS (1 ch, 8-bit)信号接口，总共30 pins，采用端子连接，驱屏电压为5.0V (Typ.)。它的典型垂直刷新率Fv为60Hz。如果开发新产品想采用V216B1-L03液晶模组，屏库®建议您向奇美 (CMO)或其代理商了解关于V216B1-L03的最新的生产状态信息和技术信息。屏库®上所显示的面板参数均由屏库电子工程师依据规格书录入，已尽力减少错误，但不能保证参数的完全正确。请以规格书为准！根据屏库掌握的情报此产品于2009年Q4量产，于2011年Q4停产，当前生产状态为已停产。目前V216B1-L03在屏库上有0条现货信息、0家供应商信息，交易氛围清淡。屏库于2012年05月22日对此型号首次建立参数，并于2025年09月16日对参数进行了最后更新。它的工作温度为 0 ~ 50°C，存储温度为 -20 ~ 60°C。基于它寿命大于5万小时，表面雾面等特征，此型号推荐使用于电视。
|
