| 面板品牌 |
|---|
| 面板尺寸 |
| 像素数量 |
| 显示区域 |
| 面板重量 |
| 面板亮度 |
| 可视角度 |
| 视角方向 |
| 显示颜色 |
| 工作频率 |
| 功率消耗 |
| 友达 (AUO) |
| 21.6英寸 |
| 1366(RGB)×768, WXGA, 16:9 |
| 477.417(H)×268.416(V) mm |
| 3.00Kgs (Max.) |
| 350 cd/m² (Typ.) |
88/88/88/88 (Typ.)(CR≥10)  |
| 全视角 |
| 16.7M, 72% NTSC |
| 60Hz |
| 30/35W (Typ./Max.) |
| 面板型号 |
| 面板类型 |
| 像素布局 |
| 外观尺寸 |
| 表面处理 |
| 对比度 |
| 工作模式 |
| 反应时间 |
| 面板应用 |
| 触摸屏 |
| 灯管类型 |
| T216XW01 V0 | |
| a-Si TFT-LCD, 液晶模组 | |
| RGB垂直条状 | |
| 501(H)×297(V)×17.8(D) mm | |
| 雾面 (Haze 11%)，Hard coating (3H) | |
| 2000:1 (Typ.) (透射) | |
| VA，常黑显示，透射式 |
|
| 6.5 (Typ.)(Tr+Td) ms | |
| |
|
| 无触摸 | |
| 4 pcs CCFL, 30K小时, 无驱动 |
| 信号接口 |
|---|
| 驱屏电压 |
| 工作环境 |
| LVDS (1 ch, 8-bit) , 30 pins , 端子 |
| 5.0V (Typ.) |
| 工作温度: 0 ~ 50 °C, 存储温度: -20 ~ 60 °C |
| 规格书 | 版本号 | 规格书语言 | 文件大小 | 页数 | 原厂发布日期 | 最新 | ||
|---|---|---|---|---|---|---|---|---|
|
T216XW01 V0规格书 | Ver0.0 | English | 966.4 K | 25 | 2008-9-15 | 最新 | |
|
|
T216XW01 V0规格书 | Ver0.0 | English | 815 K | 25 | 2008-11-14 |

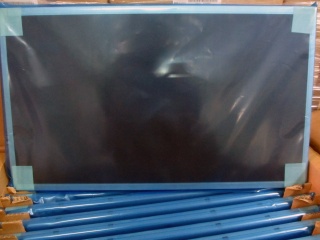

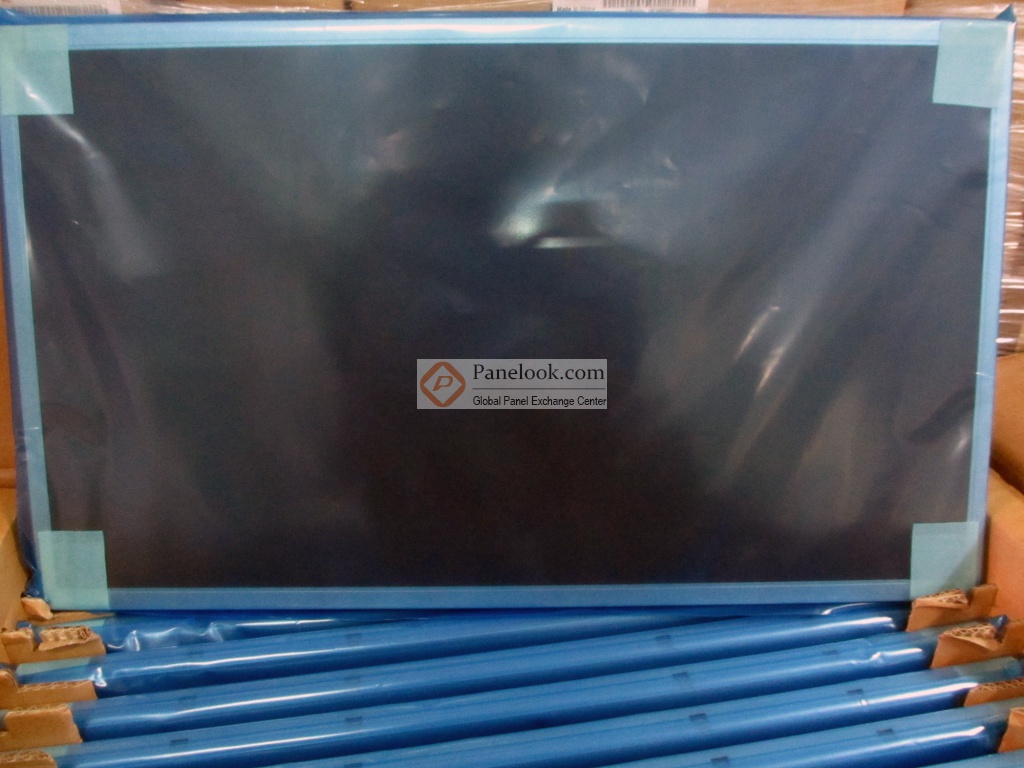

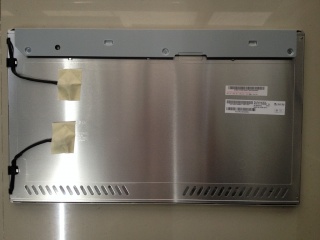

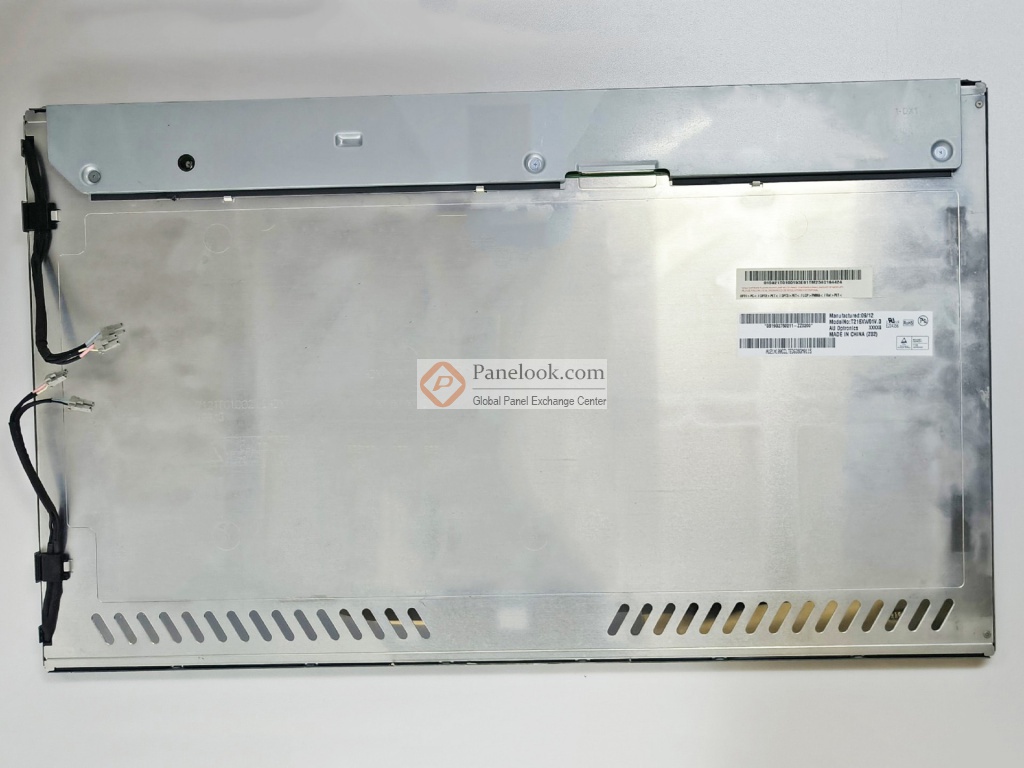

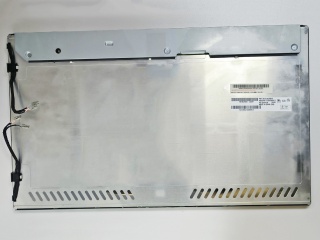

T216XW01 V0 (别名: T216XW01 V.0)是友达 (AUO)推出的一款21.6吋a-Si TFT-LCD液晶模组产品，它装配有CCFL背光，无背光驱动，无触摸。此产品工作温度为 0 ~ 50°C，存储温度为 -20 ~ 60°C，耐振动性为1.5G (14.7 m/s²)。它的典型特征屏库总结为: sRGB，表面雾面。基于它的特征屏库推荐此型号应用于电视等产品。根据屏库掌握的情报此产品于2008年Q4量产，当前生产状态为已停产。目前此型号在屏库上有0条现货信息、0家供应商信息，交易氛围清淡。屏库于2011年01月05日对此型号首次建立参数，并于2025年02月18日对参数进行了最后更新。根据友达 (AUO)于2008年9月15日发布的版本号为Ver0.0的产品规格书，T216XW01 V0显示分辨率为1366(RGB)×768 (WXGA)，宽高比为16:9 (宽:高)，像素采用RGB垂直条状排列。它的显示区域尺寸为477.417(宽)×268.416(高) mm，外观尺寸为501(宽)×297(高)×17.8(厚) mm，可视尺寸为481.0(宽)×272.5(高) mm，表面处理为雾面 (Haze 11%)，Hard coating (3H)，产品净重3.00Kgs (Max.)。背光方面此产品采用了4 pcs CCFL发光的侧入式光源(顶部和底部)，光源的使用寿命为30K小时，不含背光驱动。T216XW01 V0采用了LVDS (1 ch, 8-bit)信号接口，总共30 pins，采用端子连接，驱屏电压为5.0V (Typ.)。它的典型垂直刷新率Fv为60Hz。屏库上标注的生产状态仅供参考，不应作为用户的决策依据。屏库®上所显示的面板参数均由屏库电子工程师依据规格书录入，已尽力减少错误，但不能保证参数的完全正确。请以规格书为准！如果开发新产品想采用此液晶模组，关于T216XW01 V0的最新的生产状态信息和技术信息，屏库®建议您咨询友达 (AUO)。
