日立液晶模组TX26D02VM1CAA概况-全球液晶屏交易中心-屏库

人气指数：9666 2025-07-22 05:48

日立液晶模组TX26D02VM1CAA主要参数

现货数量
暂无
长期卖家
暂无
求购数量
暂无
生产状态
已停产

客户发样
2005,Q4
开始量产
2006,Q1
最后下单
--
最后出货
--

生产信息仅供参考，请与原厂或代理商确认。

面板品牌	日立 (HITACHI)	面板型号	TX26D02VM1CAA
面板尺寸	10.4英寸	面板类型	a-Si TFT-LCD, 液晶模组
像素数量	640(RGB)×480, VGA, 4:3	像素布局	RGB垂直条状
显示区域	211.2(H)×158.4(V) mm	外观尺寸	243(H)×181.6(V)×12.5(D) mm
面板重量	450g (Typ.)	表面处理	雾面，Hard coating (3H)
面板亮度	350 cd/m² (Typ.)	对比度	500:1 (Typ.) (TM)
可视角度	50/50/50/50 (Min.)(CR≥10)	工作模式	TN，常白显示，透射式
视角方向	-	反应时间	30/20 (Typ.)(Tr/Td) ms
功率消耗	-	光源类型	2 pcs CCFL, 无驱动
显示颜色	262K, 63% NTSC	触摸屏	无触摸
工作频率	60Hz	面板应用
信号接口	CMOS (1 ch, 6-bit) , 32 pins , 端子
驱屏电压	3.3V (Typ.)
工作环境	工作温度 -20 ~ 70 °C, 存储温度 -20 ~ 70 °C, 耐振动性 3.0G (29.4 m/s²)

日立液晶模组TX26D02VM1CAA规格书

	规格书	版本号	规格书语言	文件大小	页数	原厂发布日期	最新
	TX26D02VM1CAA规格书	Ver.1	English	1.5 M	17	2005-7-21		付费下载
	TX26D02VM1CAA规格书	Ver.2	English	1.2 M	25	2005-10-20	最新	付费下载

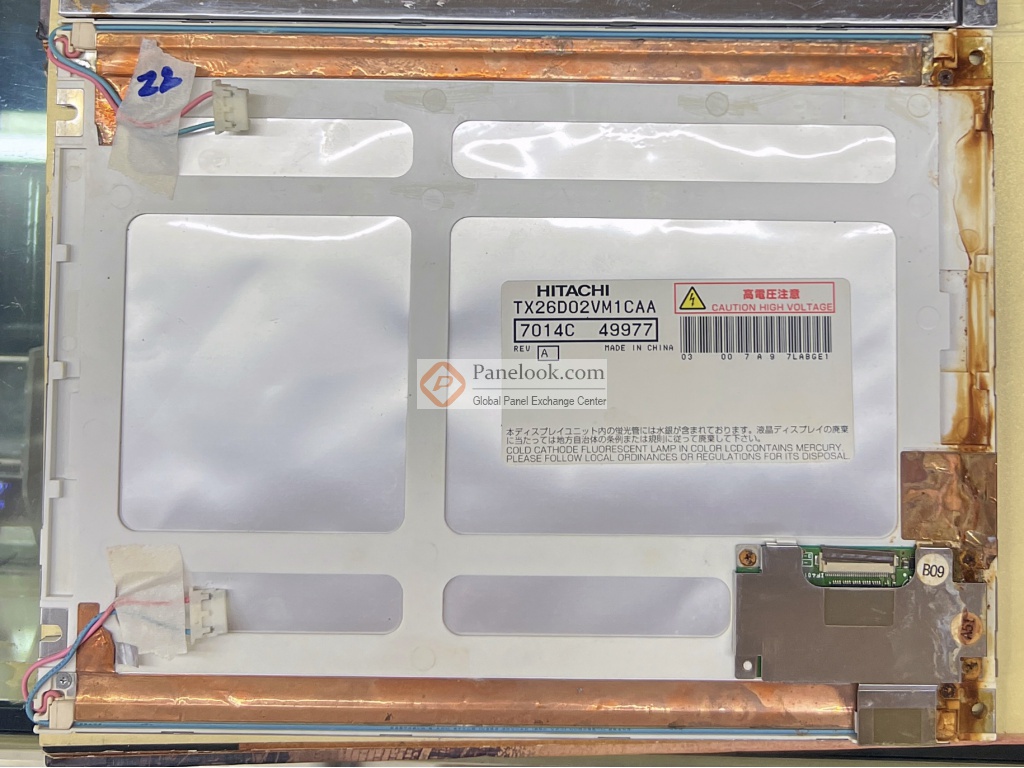

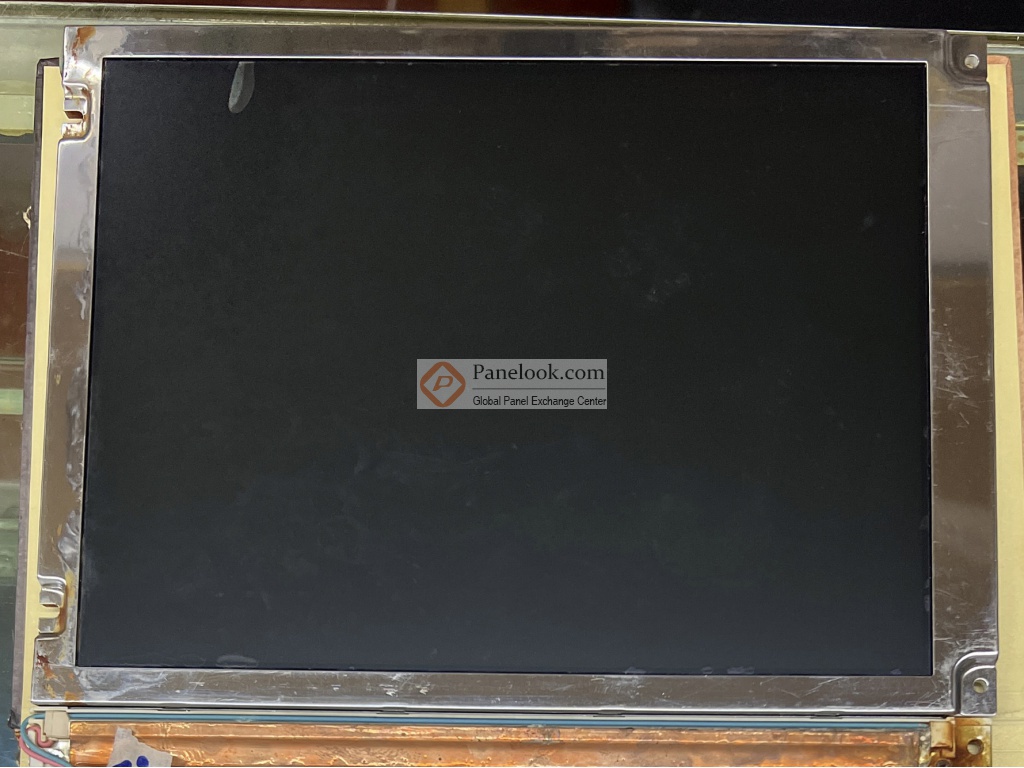

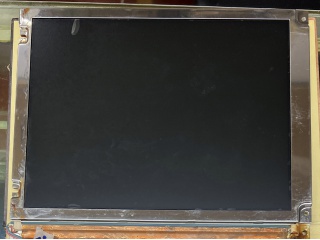

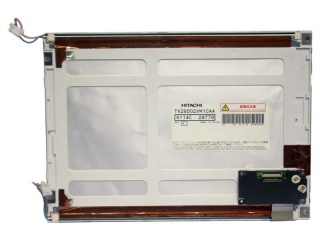

日立液晶模组TX26D02VM1CAA图片

日立液晶模组TX26D02VM1CAA综述

TX26D02VM1CAA是高雄日立电子股份有限公司 (日立，HITACHI) 推出的一款采用a-Si TFT-LCD技术的10.4英寸液晶模组产品，它装配有CCFL背光，无背光驱动，无触摸。根据日立 (HITACHI)于2005年10月20日发布的版本号为Ver.2的产品规格书，TX26D02VM1CAA显示分辨率为640(RGB)×480 (VGA)，宽高比为4:3 (宽:高)，像素采用RGB垂直条状排列。它的显示区域尺寸为211.2×158.4 (宽×高) mm，可视尺寸为215.4×162.6 (宽×高) mm，外观尺寸为243×181.6 (宽×高)×12.5(厚) mm，表面处理为雾面，Hard coating (3H)，产品净重450g (Typ.)。背光方面此产品采用了2 pcs CCFL发光的侧入式光源(顶部和底部)，不含背光驱动。TX26D02VM1CAA采用了CMOS (1 ch, 6-bit)信号接口，总共32 pins，采用端子连接，驱屏电压为3.3V (Typ.)。它的典型垂直刷新率Fv为60Hz。如果开发新产品想采用TX26D02VM1CAA液晶模组，屏库®建议您向日立 (HITACHI)或其代理商了解关于TX26D02VM1CAA的最新的生产状态信息和技术信息。屏库®上所显示的面板参数均由屏库电子工程师依据规格书录入，已尽力减少错误，但不能保证参数的完全正确。请以规格书为准！根据屏库掌握的情报此产品于2006年Q1量产，当前生产状态为已停产。目前TX26D02VM1CAA在屏库上有0条现货信息、0家供应商信息，交易氛围清淡。屏库于2011年01月05日对此型号首次建立参数，并于2025年07月22日对参数进行了最后更新。它的工作温度为 -20 ~ 70°C，存储温度为 -20 ~ 70°C，耐振动性为3.0G (29.4 m/s²)。基于它端子倒装，表面雾面等特征，此型号推荐使用于工业。
